Серия GN 31
GN 31-S/SK
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой
с гайкой / без гайки, внешний шестигранник в основании
Исполнения серии GN 31
GN 31-S/SK
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой
GN 31-T/TK
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой
GN 31-U/UK
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой
GN 31-V/VK
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой
GN 31-W
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой
GN 31-X
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой
Изображения
Схемы

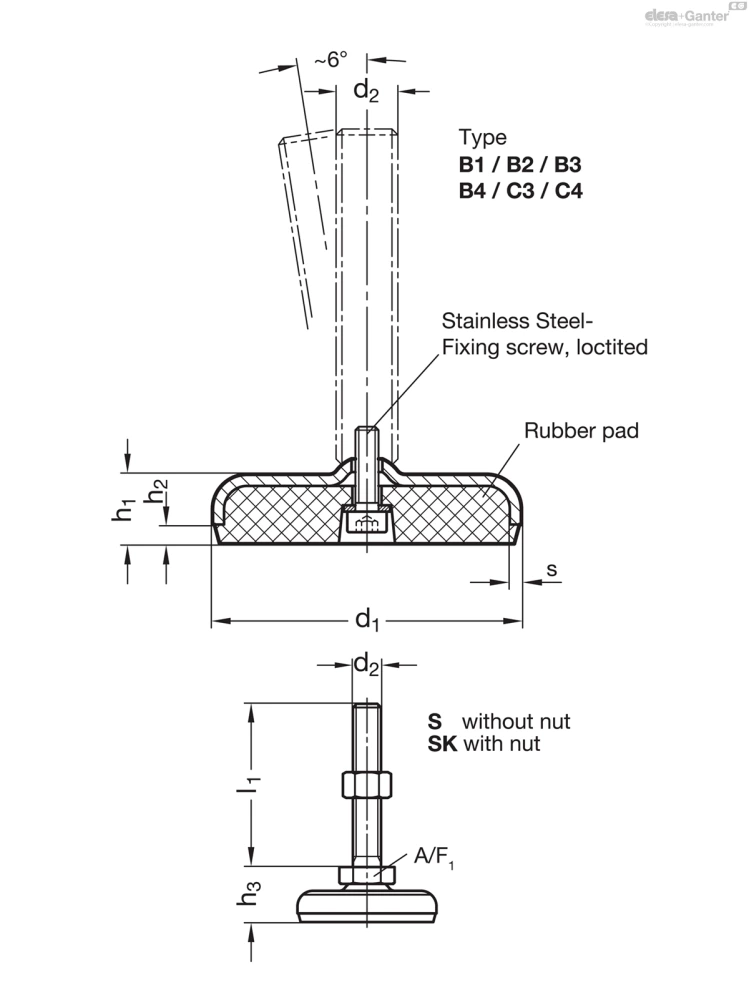

GN 31-S/SK
Таблица моделей — Регулируемые опоры
| Артикул |
|
|
|
|
|
|
s | A/F 1 |
|
Вес (г) | 3D | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 31-50-M8-40-B1-S | 50 | M 8 | 40 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 102 | ||
| GN 31-50-M8-40-B2-S | 50 | M 8 | 40 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 93 | ||
| GN 31-50-M8-50-B1-S | 50 | M 8 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 105 | ||
| GN 31-50-M8-50-B2-S | 50 | M 8 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 96 | ||
| GN 31-50-M8-63-B1-S | 50 | M 8 | 63 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 109 | ||
| GN 31-50-M8-63-B2-S | 50 | M 8 | 63 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 100 | ||
| GN 31-50-M10-50-B1-S | 50 | M 10 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 14 | 115 | ||
| GN 31-50-M10-50-B2-S | 50 | M 10 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 14 | 106 | ||
| GN 31-50-M10-60-B1-S | 50 | M 10 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 14 | 121 | ||
| GN 31-50-M10-60-B2-S | 50 | M 10 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 14 | 111 | ||
| GN 31-50-M10-80-B1-S | 50 | M 10 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 14 | 130 | ||
| GN 31-50-M10-80-B2-S | 50 | M 10 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 14 | 121 | ||
| GN 31-50-M10-100-B1-S | 50 | M 10 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 14 | 140 | ||
| GN 31-50-M10-100-B2-S | 50 | M 10 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 14 | 130 | ||
| GN 31-50-M12-60-B1-S | 50 | M 12 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 20 | 133 | ||
| GN 31-50-M12-60-B2-S | 50 | M 12 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 20 | 123 | ||
| GN 31-50-M12-80-B1-S | 50 | M 12 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 20 | 148 | ||
| GN 31-50-M12-80-B2-S | 50 | M 12 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 20 | 138 | ||
| GN 31-50-M12-100-B1-S | 50 | M 12 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 20 | 162 | ||
| GN 31-50-M12-100-B2-S | 50 | M 12 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 20 | 152 | ||
| GN 31-50-M12-125-B1-S | 50 | M 12 | 125 | 14.5 | 3.5 | 23 | 3 | 17 | 20 | 179 | ||
| GN 31-50-M12-125-B2-S | 50 | M 12 | 125 | 14.5 | 3.5 | 23 | 3 | 17 | 20 | 169 | ||
| GN 31-60-M8-40-B1-S | 60 | M 8 | 40 | 16 | 4 | 24 | 3 | 17 | 8 | 151 | ||
| GN 31-60-M8-40-B2-S | 60 | M 8 | 40 | 16 | 4 | 24 | 3 | 17 | 8 | 132 | ||
| GN 31-60-M8-40-B3-S | 60 | M 8 | 40 | 16 | 4 | 24 | 3 | 17 | 8 | 145 | ||
| GN 31-60-M8-40-B4-S | 60 | M 8 | 40 | 16 | 4 | 24 | 3 | 17 | 8 | 153 | ||
| GN 31-60-M8-40-C3-S | 60 | M 8 | 40 | 16 | 4 | 24 | 3 | 17 | 8 | 143 | ||
| GN 31-60-M8-40-C4-S | 60 | M 8 | 40 | 16 | 4 | 24 | 3 | 17 | 8 | 153 | ||
| GN 31-60-M8-50-B1-S | 60 | M 8 | 50 | 16 | 4 | 24 | 3 | 17 | 8 | 154 | ||
| GN 31-60-M8-50-B2-S | 60 | M 8 | 50 | 16 | 4 | 24 | 3 | 17 | 8 | 135 | ||
| GN 31-60-M8-50-B3-S | 60 | M 8 | 50 | 16 | 4 | 24 | 3 | 17 | 8 | 148 | ||
| GN 31-60-M8-50-B4-S | 60 | M 8 | 50 | 16 | 4 | 24 | 3 | 17 | 8 | 156 | ||
| GN 31-60-M8-50-C3-S | 60 | M 8 | 50 | 16 | 4 | 24 | 3 | 17 | 8 | 146 | ||
| GN 31-60-M8-50-C4-S | 60 | M 8 | 50 | 16 | 4 | 24 | 3 | 17 | 8 | 156 | ||
| GN 31-60-M8-63-B1-S | 60 | M 8 | 63 | 16 | 4 | 24 | 3 | 17 | 8 | 158 | ||
| GN 31-60-M8-63-B2-S | 60 | M 8 | 63 | 16 | 4 | 24 | 3 | 17 | 8 | 139 | ||
| GN 31-60-M8-63-B3-S | 60 | M 8 | 63 | 16 | 4 | 24 | 3 | 17 | 8 | 152 | ||
| GN 31-60-M8-63-B4-S | 60 | M 8 | 63 | 16 | 4 | 24 | 3 | 17 | 8 | 160 | ||
| GN 31-60-M8-63-C3-S | 60 | M 8 | 63 | 16 | 4 | 24 | 3 | 17 | 8 | 150 | ||
| GN 31-60-M8-63-C4-S | 60 | M 8 | 63 | 16 | 4 | 24 | 3 | 17 | 8 | 160 | ||
| GN 31-60-M10-50-B1-S | 60 | M 10 | 50 | 16 | 4 | 24 | 3 | 17 | 14 | 164 | ||
| GN 31-60-M10-50-B2-S | 60 | M 10 | 50 | 16 | 4 | 24 | 3 | 17 | - | 145 | ||
| GN 31-60-M10-50-B3-S | 60 | M 10 | 50 | 16 | 4 | 24 | 3 | 17 | 14 | 157 | ||
| GN 31-60-M10-50-B4-S | 60 | M 10 | 50 | 16 | 4 | 24 | 3 | 17 | 14 | 166 | ||
| GN 31-60-M10-50-C3-S | 60 | M 10 | 50 | 16 | 4 | 24 | 3 | 17 | 14 | 155 | ||
| GN 31-60-M10-50-C4-S | 60 | M 10 | 50 | 16 | 4 | 24 | 3 | 17 | 14 | 165 | ||
| GN 31-60-M10-60-B1-S | 60 | M 10 | 60 | 16 | 4 | 24 | 3 | 17 | 14 | 169 | ||
| GN 31-60-M10-60-B2-S | 60 | M 10 | 60 | 16 | 4 | 24 | 3 | 17 | 14 | 150 | ||
| GN 31-60-M10-60-B3-S | 60 | M 10 | 60 | 16 | 4 | 24 | 3 | 17 | 14 | 163 | ||
| GN 31-60-M10-60-B4-S | 60 | M 10 | 60 | 16 | 4 | 24 | 3 | 17 | 14 | 171 | ||
| GN 31-60-M10-60-C3-S | 60 | M 10 | 60 | 16 | 4 | 24 | 3 | 17 | 14 | 161 | ||
| GN 31-60-M10-60-C4-S | 60 | M 10 | 60 | 16 | 4 | 24 | 3 | 17 | 14 | 171 | ||
| GN 31-60-M10-80-B1-S | 60 | M 10 | 80 | 16 | 4 | 24 | 3 | 17 | 14 | 179 | ||
| GN 31-60-M10-80-B2-S | 60 | M 10 | 80 | 16 | 4 | 24 | 3 | 17 | 14 | 160 | ||
| GN 31-60-M10-80-B3-S | 60 | M 10 | 80 | 16 | 4 | 24 | 3 | 17 | 14 | 172 | ||
| GN 31-60-M10-80-B4-S | 60 | M 10 | 80 | 16 | 4 | 24 | 3 | 17 | 14 | 181 | ||
| GN 31-60-M10-80-C3-S | 60 | M 10 | 80 | 16 | 4 | 24 | 3 | 17 | 14 | 170 | ||
| GN 31-60-M10-80-C4-S | 60 | M 10 | 80 | 16 | 4 | 24 | 3 | 17 | 14 | 180 | ||
| GN 31-60-M10-100-B1-S | 60 | M 10 | 100 | 16 | 4 | 24 | 3 | 17 | 14 | 188 | ||
| GN 31-60-M10-100-B2-S | 60 | M 10 | 100 | 16 | 4 | 24 | 3 | 17 | 14 | 169 | ||
| GN 31-60-M10-100-B3-S | 60 | M 10 | 100 | 16 | 4 | 24 | 3 | 17 | 14 | 182 | ||
| GN 31-60-M10-100-B4-S | 60 | M 10 | 100 | 16 | 4 | 24 | 3 | 17 | 14 | 190 | ||
| GN 31-60-M10-100-C3-S | 60 | M 10 | 100 | 16 | 4 | 24 | 3 | 17 | 14 | 180 | ||
| GN 31-60-M10-100-C4-S | 60 | M 10 | 100 | 16 | 4 | 24 | 3 | 17 | 14 | 190 | ||
| GN 31-60-M12-60-B1-S | 60 | M 12 | 60 | 16 | 4 | 24 | 3 | 17 | 20 | 181 | ||
| GN 31-60-M12-60-B2-S | 60 | M 12 | 60 | 16 | 4 | 24 | 3 | 17 | 20 | 162 | ||
| GN 31-60-M12-60-B3-S | 60 | M 12 | 60 | 16 | 4 | 24 | 3 | 17 | 20 | 175 | ||
| GN 31-60-M12-60-B4-S | 60 | M 12 | 60 | 16 | 4 | 24 | 3 | 17 | 20 | 183 | ||
| GN 31-60-M12-60-C3-S | 60 | M 12 | 60 | 16 | 4 | 24 | 3 | 17 | 20 | 173 | ||
| GN 31-60-M12-60-C4-S | 60 | M 12 | 60 | 16 | 4 | 24 | 3 | 17 | 20 | 183 | ||
| GN 31-60-M12-80-B1-S | 60 | M 12 | 80 | 16 | 4 | 24 | 3 | 17 | 20 | 196 | ||
| GN 31-60-M12-80-B2-S | 60 | M 12 | 80 | 16 | 4 | 24 | 3 | 17 | 20 | 177 | ||
| GN 31-60-M12-80-B3-S | 60 | M 12 | 80 | 16 | 4 | 24 | 3 | 17 | 20 | 190 | ||
| GN 31-60-M12-80-B4-S | 60 | M 12 | 80 | 16 | 4 | 24 | 3 | 17 | 20 | 198 | ||
| GN 31-60-M12-80-C3-S | 60 | M 12 | 80 | 16 | 4 | 24 | 3 | 17 | 20 | 188 | ||
| GN 31-60-M12-80-C4-S | 60 | M 12 | 80 | 16 | 4 | 24 | 3 | 17 | 20 | 198 | ||
| GN 31-60-M12-100-B1-S | 60 | M 12 | 100 | 16 | 4 | 24 | 3 | 17 | 20 | 210 | ||
| GN 31-60-M12-100-B2-S | 60 | M 12 | 100 | 16 | 4 | 24 | 3 | 17 | 20 | 191 | ||
| GN 31-60-M12-100-B3-S | 60 | M 12 | 100 | 16 | 4 | 24 | 3 | 17 | 20 | 204 | ||
| GN 31-60-M12-100-B4-S | 60 | M 12 | 100 | 16 | 4 | 24 | 3 | 17 | 20 | 212 | ||
| GN 31-60-M12-100-C3-S | 60 | M 12 | 100 | 16 | 4 | 24 | 3 | 17 | 20 | 202 | ||
| GN 31-60-M12-100-C4-S | 60 | M 12 | 100 | 16 | 4 | 24 | 3 | 17 | 20 | 212 | ||
| GN 31-60-M12-125-B1-S | 60 | M 12 | 125 | 16 | 4 | 24 | 3 | 17 | 20 | 227 | ||
| GN 31-60-M12-125-B2-S | 60 | M 12 | 125 | 16 | 4 | 24 | 3 | 17 | 20 | 208 | ||
| GN 31-60-M12-125-B3-S | 60 | M 12 | 125 | 16 | 4 | 24 | 3 | 17 | 20 | 221 | ||
| GN 31-60-M12-125-B4-S | 60 | M 12 | 125 | 16 | 4 | 24 | 3 | 17 | 20 | 229 | ||
| GN 31-60-M12-125-C3-S | 60 | M 12 | 125 | 16 | 4 | 24 | 3 | 17 | 20 | 219 | ||
| GN 31-60-M12-125-C4-S | 60 | M 12 | 125 | 16 | 4 | 24 | 3 | 17 | 20 | 229 | ||
| GN 31-80-M8-40-B1-S | 80 | M 8 | 40 | 18 | 5 | 26 | 3 | 17 | 8 | 263 | ||
| GN 31-80-M8-40-B2-S | 80 | M 8 | 40 | 18 | 5 | 26 | 3 | 17 | 8 | 218 | ||
| GN 31-80-M8-40-B3-S | 80 | M 8 | 40 | 18 | 5 | 26 | 3 | 17 | 8 | 248 | ||
| GN 31-80-M8-40-B4-S | 80 | M 8 | 40 | 18 | 5 | 26 | 3 | 17 | 8 | 266 | ||
| GN 31-80-M8-40-C3-S | 80 | M 8 | 40 | 18 | 5 | 26 | 3 | 17 | 8 | 255 | ||
| GN 31-80-M8-40-C4-S | 80 | M 8 | 40 | 18 | 5 | 26 | 3 | 17 | 8 | 266 | ||
| GN 31-80-M8-50-B1-S | 80 | M 8 | 50 | 18 | 5 | 26 | 3 | 17 | 8 | 266 | ||
| GN 31-80-M8-50-B2-S | 80 | M 8 | 50 | 18 | 5 | 26 | 3 | 17 | 8 | 221 | ||
| GN 31-80-M8-50-B3-S | 80 | M 8 | 50 | 18 | 5 | 26 | 3 | 17 | 8 | 251 | ||
| GN 31-80-M8-50-B4-S | 80 | M 8 | 50 | 18 | 5 | 26 | 3 | 17 | 8 | 269 | ||
| GN 31-80-M8-50-C3-S | 80 | M 8 | 50 | 18 | 5 | 26 | 3 | 17 | 8 | 258 | ||
| GN 31-80-M8-50-C4-S | 80 | M 8 | 50 | 18 | 5 | 26 | 3 | 17 | 8 | 269 | ||
| GN 31-80-M8-63-B1-S | 80 | M 8 | 63 | 18 | 5 | 26 | 3 | 17 | 8 | 270 | ||
| GN 31-80-M8-63-B2-S | 80 | M 8 | 63 | 18 | 5 | 26 | 3 | 17 | 8 | 225 | ||
| GN 31-80-M8-63-B3-S | 80 | M 8 | 63 | 18 | 5 | 26 | 3 | 17 | 8 | 255 | ||
| GN 31-80-M8-63-B4-S | 80 | M 8 | 63 | 18 | 5 | 26 | 3 | 17 | 8 | 273 | ||
| GN 31-80-M8-63-C3-S | 80 | M 8 | 63 | 18 | 5 | 26 | 3 | 17 | 8 | 262 | ||
| GN 31-80-M8-63-C4-S | 80 | M 8 | 63 | 18 | 5 | 26 | 3 | 17 | 8 | 273 | ||
| GN 31-80-M10-50-B1-S | 80 | M 10 | 50 | 18 | 5 | 26 | 3 | 17 | 14 | 275 | ||
| GN 31-80-M10-50-B2-S | 80 | M 10 | 50 | 18 | 5 | 26 | 3 | 17 | 14 | 231 | ||
| GN 31-80-M10-50-B3-S | 80 | M 10 | 50 | 18 | 5 | 26 | 3 | 17 | 14 | 261 | ||
| GN 31-80-M10-50-B4-S | 80 | M 10 | 50 | 18 | 5 | 26 | 3 | 17 | 14 | 166 | ||
| GN 31-80-M10-50-C3-S | 80 | M 10 | 50 | 18 | 5 | 26 | 3 | 17 | 14 | 268 | ||
| GN 31-80-M10-50-C4-S | 80 | M 10 | 50 | 18 | 5 | 26 | 3 | 17 | 14 | 279 | ||
| GN 31-80-M10-60-B1-S | 80 | M 10 | 60 | 18 | 5 | 26 | 3 | 17 | 14 | 281 | ||
| GN 31-80-M10-60-B2-S | 80 | M 10 | 60 | 18 | 5 | 26 | 3 | 17 | 14 | 236 | ||
| GN 31-80-M10-60-B3-S | 80 | M 10 | 60 | 18 | 5 | 26 | 3 | 17 | 14 | 266 | ||
| GN 31-80-M10-60-B4-S | 80 | M 10 | 60 | 18 | 5 | 26 | 3 | 17 | 14 | 171 | ||
| GN 31-80-M10-60-C3-S | 80 | M 10 | 60 | 18 | 5 | 26 | 3 | 17 | 14 | 273 | ||
| GN 31-80-M10-60-C4-S | 80 | M 10 | 60 | 18 | 5 | 26 | 3 | 17 | 14 | 284 | ||
| GN 31-80-M10-80-B1-S | 80 | M 10 | 80 | 18 | 5 | 26 | 3 | 17 | 14 | 290 | ||
| GN 31-80-M10-80-B2-S | 80 | M 10 | 80 | 18 | 5 | 26 | 3 | 17 | 14 | 246 | ||
| GN 31-80-M10-80-B3-S | 80 | M 10 | 80 | 18 | 5 | 26 | 3 | 17 | 14 | 276 | ||
| GN 31-80-M10-80-B4-S | 80 | M 10 | 80 | 18 | 5 | 26 | 3 | 17 | 14 | 294 | ||
| GN 31-80-M10-80-C3-S | 80 | M 10 | 80 | 18 | 5 | 26 | 3 | 17 | 14 | 283 | ||
| GN 31-80-M10-80-C4-S | 80 | M 10 | 80 | 18 | 5 | 26 | 3 | 17 | 14 | 294 | ||
| GN 31-80-M10-100-B1-S | 80 | M 10 | 100 | 18 | 5 | 26 | 3 | 17 | 14 | 300 | ||
| GN 31-80-M10-100-B2-S | 80 | M 10 | 100 | 18 | 5 | 26 | 3 | 17 | 14 | 255 | ||
| GN 31-80-M10-100-B3-S | 80 | M 10 | 100 | 18 | 5 | 26 | 3 | 17 | 14 | 285 | ||
| GN 31-80-M10-100-B4-S | 80 | M 10 | 100 | 18 | 5 | 26 | 3 | 17 | 14 | 303 | ||
| GN 31-80-M10-100-C3-S | 80 | M 10 | 100 | 18 | 5 | 26 | 3 | 17 | 14 | 292 | ||
| GN 31-80-M10-100-C4-S | 80 | M 10 | 100 | 18 | 5 | 26 | 3 | 17 | 14 | 303 | ||
| GN 31-80-M12-60-B1-S | 80 | M 12 | 60 | 18 | 5 | 26 | 3 | 17 | 19 | 293 | ||
| GN 31-80-M12-60-B2-S | 80 | M 12 | 60 | 18 | 5 | 26 | 3 | 17 | 15 | 248 | ||
| GN 31-80-M12-60-B3-S | 80 | M 12 | 60 | 18 | 5 | 26 | 3 | 17 | 19 | 278 | ||
| GN 31-80-M12-60-B4-S | 80 | M 12 | 60 | 18 | 5 | 26 | 3 | 17 | 15 | 296 | ||
| GN 31-80-M12-60-C3-S | 80 | M 12 | 60 | 18 | 5 | 26 | 3 | 17 | 19 | 285 | ||
| GN 31-80-M12-60-C4-S | 80 | M 12 | 60 | 18 | 5 | 26 | 3 | 17 | 15 | 296 | ||
| GN 31-80-M12-80-B1-S | 80 | M 12 | 80 | 18 | 5 | 26 | 3 | 17 | 19 | 308 | ||
| GN 31-80-M12-80-B2-S | 80 | M 12 | 80 | 18 | 5 | 26 | 3 | 17 | 15 | 263 | ||
| GN 31-80-M12-80-B3-S | 80 | M 12 | 80 | 18 | 5 | 26 | 3 | 17 | 19 | 293 | ||
| GN 31-80-M12-80-B4-S | 80 | M 12 | 80 | 18 | 5 | 26 | 3 | 17 | 15 | 311 | ||
| GN 31-80-M12-80-C3-S | 80 | M 12 | 80 | 18 | 5 | 26 | 3 | 17 | 19 | 300 | ||
| GN 31-80-M12-80-C4-S | 80 | M 12 | 80 | 18 | 5 | 26 | 3 | 17 | 15 | 311 | ||
| GN 31-80-M12-100-B1-S | 80 | M 12 | 100 | 18 | 5 | 26 | 3 | 17 | 19 | 322 | ||
| GN 31-80-M12-100-B2-S | 80 | M 12 | 100 | 18 | 5 | 26 | 3 | 17 | 15 | 277 | ||
| GN 31-80-M12-100-B3-S | 80 | M 12 | 100 | 18 | 5 | 26 | 3 | 17 | 19 | 307 | ||
| GN 31-80-M12-100-B4-S | 80 | M 12 | 100 | 18 | 5 | 26 | 3 | 17 | 15 | 325 | ||
| GN 31-80-M12-100-C3-S | 80 | M 12 | 100 | 18 | 5 | 26 | 3 | 17 | 19 | 314 | ||
| GN 31-80-M12-100-C4-S | 80 | M 12 | 100 | 18 | 5 | 26 | 3 | 17 | 15 | 325 | ||
| GN 31-80-M12-125-B1-S | 80 | M 12 | 125 | 18 | 5 | 26 | 3 | 17 | 19 | 339 | ||
| GN 31-80-M12-125-B2-S | 80 | M 12 | 125 | 18 | 5 | 26 | 3 | 17 | 15 | 294 | ||
| GN 31-80-M12-125-B3-S | 80 | M 12 | 125 | 18 | 5 | 26 | 3 | 17 | 19 | 324 | ||
| GN 31-80-M12-125-B4-S | 80 | M 12 | 125 | 18 | 5 | 26 | 3 | 17 | 15 | 342 | ||
| GN 31-80-M12-125-C3-S | 80 | M 12 | 125 | 18 | 5 | 26 | 3 | 17 | 19 | 331 | ||
| GN 31-80-M12-125-C4-S | 80 | M 12 | 125 | 18 | 5 | 26 | 3 | 17 | 15 | 342 | ||
| GN 31-100-M8-40-B1-S | 100 | M 8 | 40 | 20 | 6 | 28 | 3 | 17 | 8 | 383 | ||
| GN 31-100-M8-40-B2-S | 100 | M 8 | 40 | 20 | 6 | 28 | 3 | 17 | 8 | 305 | ||
| GN 31-100-M8-40-B3-S | 100 | M 8 | 40 | 20 | 6 | 28 | 3 | 17 | 8 | 387 | ||
| GN 31-100-M8-40-B4-S | 100 | M 8 | 40 | 20 | 6 | 28 | 3 | 17 | 8 | 407 | ||
| GN 31-100-M8-40-C3-S | 100 | M 8 | 40 | 20 | 6 | 28 | 3 | 17 | 8 | 378 | ||
| GN 31-100-M8-40-C4-S | 100 | M 8 | 40 | 20 | 6 | 28 | 3 | 17 | 8 | 389 | ||
| GN 31-100-M8-50-B1-S | 100 | M 8 | 50 | 20 | 6 | 28 | 3 | 17 | 8 | 386 | ||
| GN 31-100-M8-50-B2-S | 100 | M 8 | 50 | 20 | 6 | 28 | 3 | 17 | 8 | 308 | ||
| GN 31-100-M8-50-B3-S | 100 | M 8 | 50 | 20 | 6 | 28 | 3 | 17 | 8 | 390 | ||
| GN 31-100-M8-50-B4-S | 100 | M 8 | 50 | 20 | 6 | 28 | 3 | 17 | 8 | 410 | ||
| GN 31-100-M8-50-C3-S | 100 | M 8 | 50 | 20 | 6 | 28 | 3 | 17 | 8 | 381 | ||
| GN 31-100-M8-50-C4-S | 100 | M 8 | 50 | 20 | 6 | 28 | 3 | 17 | 8 | 392 | ||
| GN 31-100-M8-63-B1-S | 100 | M 8 | 63 | 20 | 6 | 28 | 3 | 17 | 8 | 390 | ||
| GN 31-100-M8-63-B2-S | 100 | M 8 | 63 | 20 | 6 | 28 | 3 | 17 | 8 | 312 | ||
| GN 31-100-M8-63-B3-S | 100 | M 8 | 63 | 20 | 6 | 28 | 3 | 17 | 8 | 394 | ||
| GN 31-100-M8-63-B4-S | 100 | M 8 | 63 | 20 | 6 | 28 | 3 | 17 | 8 | 414 | ||
| GN 31-100-M8-63-C3-S | 100 | M 8 | 63 | 20 | 6 | 28 | 3 | 17 | 8 | 385 | ||
| GN 31-100-M8-63-C4-S | 100 | M 8 | 63 | 20 | 6 | 28 | 3 | 17 | 8 | 396 | ||
| GN 31-100-M10-50-B1-S | 100 | M 10 | 50 | 20 | 6 | 28 | 3 | 17 | 14 | 395 | ||
| GN 31-100-M10-50-B2-S | 100 | M 10 | 50 | 20 | 6 | 28 | 3 | 17 | 14 | 395 | ||
| GN 31-100-M10-50-B3-S | 100 | M 10 | 50 | 20 | 6 | 28 | 3 | 17 | 14 | 400 | ||
| GN 31-100-M10-50-B4-S | 100 | M 10 | 50 | 20 | 6 | 28 | 3 | 17 | 14 | 400 | ||
| GN 31-100-M10-50-C3-S | 100 | M 10 | 50 | 20 | 6 | 28 | 3 | 17 | 14 | 390 | ||
| GN 31-100-M10-50-C4-S | 100 | M 10 | 50 | 20 | 6 | 28 | 3 | 17 | 14 | 390 | ||
| GN 31-100-M10-60-B1-S | 100 | M 10 | 60 | 20 | 6 | 28 | 3 | 17 | 14 | 401 | ||
| GN 31-100-M10-60-B2-S | 100 | M 10 | 60 | 20 | 6 | 28 | 3 | 17 | 14 | 401 | ||
| GN 31-100-M10-60-B3-S | 100 | M 10 | 60 | 20 | 6 | 28 | 3 | 17 | 14 | 405 | ||
| GN 31-100-M10-60-B4-S | 100 | M 10 | 60 | 20 | 6 | 28 | 3 | 17 | 14 | 405 | ||
| GN 31-100-M10-60-C3-S | 100 | M 10 | 60 | 20 | 6 | 28 | 3 | 17 | 14 | 396 | ||
| GN 31-100-M10-60-C4-S | 100 | M 10 | 60 | 20 | 6 | 28 | 3 | 17 | 14 | 396 | ||
| GN 31-100-M10-80-B1-S | 100 | M 10 | 80 | 20 | 6 | 28 | 3 | 17 | 14 | 410 | ||
| GN 31-100-M10-80-B2-S | 100 | M 10 | 80 | 20 | 6 | 28 | 3 | 17 | 14 | 410 | ||
| GN 31-100-M10-80-B3-S | 100 | M 10 | 80 | 20 | 6 | 28 | 3 | 17 | 14 | 415 | ||
| GN 31-100-M10-80-B4-S | 100 | M 10 | 80 | 20 | 6 | 28 | 3 | 17 | 14 | 415 | ||
| GN 31-100-M10-80-C3-S | 100 | M 10 | 80 | 20 | 6 | 28 | 3 | 17 | 14 | 405 | ||
| GN 31-100-M10-80-C4-S | 100 | M 10 | 80 | 20 | 6 | 28 | 3 | 17 | 14 | 405 | ||
| GN 31-100-M10-100-B1-S | 100 | M 10 | 100 | 20 | 6 | 28 | 3 | 17 | 14 | 420 | ||
| GN 31-100-M10-100-B2-S | 100 | M 10 | 100 | 20 | 6 | 28 | 3 | 17 | 14 | 420 | ||
| GN 31-100-M10-100-B3-S | 100 | M 10 | 100 | 20 | 6 | 28 | 3 | 17 | 14 | 424 | ||
| GN 31-100-M10-100-B4-S | 100 | M 10 | 100 | 20 | 6 | 28 | 3 | 17 | 14 | 424 | ||
| GN 31-100-M10-100-C3-S | 100 | M 10 | 100 | 20 | 6 | 28 | 3 | 17 | 14 | 415 | ||
| GN 31-100-M10-100-C4-S | 100 | M 10 | 100 | 20 | 6 | 28 | 3 | 17 | 14 | 415 | ||
| GN 31-100-M12-60-B1-S | 100 | M 12 | 60 | 20 | 6 | 28 | 3 | 17 | 17 | 413 | ||
| GN 31-100-M12-60-B2-S | 100 | M 12 | 60 | 20 | 6 | 28 | 3 | 17 | 14 | 413 | ||
| GN 31-100-M12-60-B3-S | 100 | M 12 | 60 | 20 | 6 | 28 | 3 | 17 | 17 | 413 | ||
| GN 31-100-M12-60-B4-S | 100 | M 12 | 60 | 20 | 6 | 28 | 3 | 17 | 14 | 413 | ||
| GN 31-100-M12-60-C3-S | 100 | M 12 | 60 | 20 | 6 | 28 | 3 | 17 | 17 | 408 | ||
| GN 31-100-M12-60-C4-S | 100 | M 12 | 60 | 20 | 6 | 28 | 3 | 17 | 14 | 408 | ||
| GN 31-100-M12-80-B1-S | 100 | M 12 | 80 | 20 | 6 | 28 | 3 | 17 | 17 | 428 | ||
| GN 31-100-M12-80-B2-S | 100 | M 12 | 80 | 20 | 6 | 28 | 3 | 17 | 14 | 428 | ||
| GN 31-100-M12-80-B3-S | 100 | M 12 | 80 | 20 | 6 | 28 | 3 | 17 | 17 | 432 | ||
| GN 31-100-M12-80-B4-S | 100 | M 12 | 80 | 20 | 6 | 28 | 3 | 17 | 14 | 432 | ||
| GN 31-100-M12-80-C3-S | 100 | M 12 | 80 | 20 | 6 | 28 | 3 | 17 | 17 | 423 | ||
| GN 31-100-M12-80-C4-S | 100 | M 12 | 80 | 20 | 6 | 28 | 3 | 17 | 14 | 423 | ||
| GN 31-100-M12-100-B1-S | 100 | M 12 | 100 | 20 | 6 | 28 | 3 | 17 | 17 | 442 | ||
| GN 31-100-M12-100-B2-S | 100 | M 12 | 100 | 20 | 6 | 28 | 3 | 17 | 14 | 442 | ||
| GN 31-100-M12-100-B3-S | 100 | M 12 | 100 | 20 | 6 | 28 | 3 | 17 | 17 | 446 | ||
| GN 31-100-M12-100-B4-S | 100 | M 12 | 100 | 20 | 6 | 28 | 3 | 17 | 14 | 446 | ||
| GN 31-100-M12-100-C3-S | 100 | M 12 | 100 | 20 | 6 | 28 | 3 | 17 | 17 | 437 | ||
| GN 31-100-M12-100-C4-S | 100 | M 12 | 100 | 20 | 6 | 28 | 3 | 17 | 14 | 437 | ||
| GN 31-100-M12-125-B1-S | 100 | M 12 | 125 | 20 | 6 | 28 | 3 | 17 | 17 | 459 | ||
| GN 31-100-M12-125-B2-S | 100 | M 12 | 125 | 20 | 6 | 28 | 3 | 17 | 14 | 459 | ||
| GN 31-100-M12-125-B3-S | 100 | M 12 | 125 | 20 | 6 | 28 | 3 | 17 | 17 | 463 | ||
| GN 31-100-M12-125-B4-S | 100 | M 12 | 125 | 20 | 6 | 28 | 3 | 17 | 14 | 463 | ||
| GN 31-100-M12-125-C3-S | 100 | M 12 | 125 | 20 | 6 | 28 | 3 | 17 | 17 | 454 | ||
| GN 31-100-M12-125-C4-S | 100 | M 12 | 125 | 20 | 6 | 28 | 3 | 17 | 14 | 454 | ||
| GN 31-50-M8-40-B1-SK | 50 | M 8 | 40 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 107 | ||
| GN 31-50-M8-40-B2-SK | 50 | M 8 | 40 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 98 | ||
| GN 31-50-M8-50-B1-SK | 50 | M 8 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 110 | ||
| GN 31-50-M8-50-B2-SK | 50 | M 8 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 101 | ||
| GN 31-50-M8-63-B1-SK | 50 | M 8 | 63 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 114 | ||
| GN 31-50-M8-63-B2-SK | 50 | M 8 | 63 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 105 | ||
| GN 31-50-M10-50-B1-SK | 50 | M 10 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 14 | 124 | ||
| GN 31-50-M10-50-B2-SK | 50 | M 10 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 14 | 115 | ||
| GN 31-50-M10-60-B1-SK | 50 | M 10 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 14 | 130 | ||
| GN 31-50-M10-60-B2-SK | 50 | M 10 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 14 | 120 | ||
| GN 31-50-M10-80-B1-SK | 50 | M 10 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 14 | 139 | ||
| GN 31-50-M10-80-B2-SK | 50 | M 10 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 14 | 130 | ||
| GN 31-50-M10-100-B1-SK | 50 | M 10 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 14 | 149 | ||
| GN 31-50-M10-100-B2-SK | 50 | M 10 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 14 | 139 | ||
| GN 31-50-M12-60-B1-SK | 50 | M 12 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 20 | 147 | ||
| GN 31-50-M12-60-B2-SK | 50 | M 12 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 20 | 137 | ||
| GN 31-50-M12-80-B1-SK | 50 | M 12 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 20 | 162 | ||
| GN 31-50-M12-80-B2-SK | 50 | M 12 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 20 | 152 | ||
| GN 31-50-M12-100-B1-SK | 50 | M 12 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 20 | 176 | ||
| GN 31-50-M12-100-B2-SK | 50 | M 12 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 20 | 166 | ||
| GN 31-50-M12-125-B1-SK | 50 | M 12 | 125 | 14.5 | 3.5 | 23 | 3 | 17 | 20 | 193 | ||
| GN 31-50-M12-125-B2-SK | 50 | M 12 | 125 | 14.5 | 3.5 | 23 | 3 | 17 | 20 | 183 | ||
| GN 31-60-M8-40-B1-SK | 60 | M 8 | 40 | 16 | 4 | 24 | 3 | 17 | 8 | 156 | ||
| GN 31-60-M8-40-B2-SK | 60 | M 8 | 40 | 16 | 4 | 24 | 3 | 17 | 8 | 137 | ||
| GN 31-60-M8-40-B3-SK | 60 | M 8 | 40 | 16 | 4 | 24 | 3 | 17 | 8 | 149 | ||
| GN 31-60-M8-40-B4-SK | 60 | M 8 | 40 | 16 | 4 | 24 | 3 | 17 | 8 | 158 | ||
| GN 31-60-M8-40-C3-SK | 60 | M 8 | 40 | 16 | 4 | 24 | 3 | 17 | 8 | 147 | ||
| GN 31-60-M8-40-C4-SK | 60 | M 8 | 40 | 16 | 4 | 24 | 3 | 17 | 8 | 157 | ||
| GN 31-60-M8-50-B1-SK | 60 | M 8 | 50 | 16 | 4 | 24 | 3 | 17 | 8 | 159 | ||
| GN 31-60-M8-50-B2-SK | 60 | M 8 | 50 | 16 | 4 | 24 | 3 | 17 | 8 | 140 | ||
| GN 31-60-M8-50-B3-SK | 60 | M 8 | 50 | 16 | 4 | 24 | 3 | 17 | 8 | 152 | ||
| GN 31-60-M8-50-B4-SK | 60 | M 8 | 50 | 16 | 4 | 24 | 3 | 17 | 8 | 161 | ||
| GN 31-60-M8-50-C3-SK | 60 | M 8 | 50 | 16 | 4 | 24 | 3 | 17 | 8 | 150 | ||
| GN 31-60-M8-50-C4-SK | 60 | M 8 | 50 | 16 | 4 | 24 | 3 | 17 | 8 | 160 | ||
| GN 31-60-M8-63-B1-SK | 60 | M 8 | 63 | 16 | 4 | 24 | 3 | 17 | 8 | 163 | ||
| GN 31-60-M8-63-B2-SK | 60 | M 8 | 63 | 16 | 4 | 24 | 3 | 17 | 8 | 144 | ||
| GN 31-60-M8-63-B3-SK | 60 | M 8 | 63 | 16 | 4 | 24 | 3 | 17 | 8 | 156 | ||
| GN 31-60-M8-63-B4-SK | 60 | M 8 | 63 | 16 | 4 | 24 | 3 | 17 | 8 | 165 | ||
| GN 31-60-M8-63-C3-SK | 60 | M 8 | 63 | 16 | 4 | 24 | 3 | 17 | 8 | 154 | ||
| GN 31-60-M8-63-C4-SK | 60 | M 8 | 63 | 16 | 4 | 24 | 3 | 17 | 8 | 164 | ||
| GN 31-60-M10-50-B1-SK | 60 | M 10 | 50 | 16 | 4 | 24 | 3 | 17 | 14 | 173 | ||
| GN 31-60-M10-50-B2-SK | 60 | M 10 | 50 | 16 | 4 | 24 | 3 | 17 | 14 | 154 | ||
| GN 31-60-M10-50-B3-SK | 60 | M 10 | 50 | 16 | 4 | 24 | 3 | 17 | 14 | 166 | ||
| GN 31-60-M10-50-B4-SK | 60 | M 10 | 50 | 16 | 4 | 24 | 3 | 17 | 14 | 175 | ||
| GN 31-60-M10-50-C3-SK | 60 | M 10 | 50 | 16 | 4 | 24 | 3 | 17 | 14 | 164 | ||
| GN 31-60-M10-50-C4-SK | 60 | M 10 | 50 | 16 | 4 | 24 | 3 | 17 | 14 | 174 | ||
| GN 31-60-M10-60-B1-SK | 60 | M 10 | 60 | 16 | 4 | 24 | 3 | 17 | 14 | 178 | ||
| GN 31-60-M10-60-B2-SK | 60 | M 10 | 60 | 16 | 4 | 24 | 3 | 17 | 14 | 159 | ||
| GN 31-60-M10-60-B3-SK | 60 | M 10 | 60 | 16 | 4 | 24 | 3 | 17 | 14 | 172 | ||
| GN 31-60-M10-60-B4-SK | 60 | M 10 | 60 | 16 | 4 | 24 | 3 | 17 | 14 | 180 | ||
| GN 31-60-M10-60-C3-SK | 60 | M 10 | 60 | 16 | 4 | 24 | 3 | 17 | 14 | 170 | ||
| GN 31-60-M10-60-C4-SK | 60 | M 10 | 60 | 16 | 4 | 24 | 3 | 17 | 14 | 180 | ||
| GN 31-60-M10-80-B1-SK | 60 | M 10 | 80 | 16 | 4 | 24 | 3 | 17 | 14 | 188 | ||
| GN 31-60-M10-80-B2-SK | 60 | M 10 | 80 | 16 | 4 | 24 | 3 | 17 | 14 | 169 | ||
| GN 31-60-M10-80-B3-SK | 60 | M 10 | 80 | 16 | 4 | 24 | 3 | 17 | 14 | 181 | ||
| GN 31-60-M10-80-B4-SK | 60 | M 10 | 80 | 16 | 4 | 24 | 3 | 17 | 14 | 190 | ||
| GN 31-60-M10-80-C3-SK | 60 | M 10 | 80 | 16 | 4 | 24 | 3 | 17 | 14 | 179 | ||
| GN 31-60-M10-80-C4-SK | 60 | M 10 | 80 | 16 | 4 | 24 | 3 | 17 | 14 | 189 | ||
| GN 31-60-M10-100-B1-SK | 60 | M 10 | 100 | 16 | 4 | 24 | 3 | 17 | 14 | 197 | ||
| GN 31-60-M10-100-B2-SK | 60 | M 10 | 100 | 16 | 4 | 24 | 3 | 17 | 14 | 178 | ||
| GN 31-60-M10-100-B3-SK | 60 | M 10 | 100 | 16 | 4 | 24 | 3 | 17 | 14 | 191 | ||
| GN 31-60-M10-100-B4-SK | 60 | M 10 | 100 | 16 | 4 | 24 | 3 | 17 | 14 | 199 | ||
| GN 31-60-M10-100-C3-SK | 60 | M 10 | 100 | 16 | 4 | 24 | 3 | 17 | 14 | 189 | ||
| GN 31-60-M10-100-C4-SK | 60 | M 10 | 100 | 16 | 4 | 24 | 3 | 17 | 14 | 199 | ||
| GN 31-60-M12-60-B1-SK | 60 | M 12 | 60 | 16 | 4 | 24 | 3 | 17 | 20 | 195 | ||
| GN 31-60-M12-60-B2-SK | 60 | M 12 | 60 | 16 | 4 | 24 | 3 | 17 | 20 | 176 | ||
| GN 31-60-M12-60-B3-SK | 60 | M 12 | 60 | 16 | 4 | 24 | 3 | 17 | 20 | 189 | ||
| GN 31-60-M12-60-B4-SK | 60 | M 12 | 60 | 16 | 4 | 24 | 3 | 17 | 20 | 197 | ||
| GN 31-60-M12-60-C3-SK | 60 | M 12 | 60 | 16 | 4 | 24 | 3 | 17 | 20 | 187 | ||
| GN 31-60-M12-60-C4-SK | 60 | M 12 | 60 | 16 | 4 | 24 | 3 | 17 | 20 | 197 | ||
| GN 31-60-M12-80-B1-SK | 60 | M 12 | 80 | 16 | 4 | 24 | 3 | 17 | 20 | 210 | ||
| GN 31-60-M12-80-B2-SK | 60 | M 12 | 80 | 16 | 4 | 24 | 3 | 17 | 20 | 191 | ||
| GN 31-60-M12-80-B3-SK | 60 | M 12 | 80 | 16 | 4 | 24 | 3 | 17 | 20 | 204 | ||
| GN 31-60-M12-80-B4-SK | 60 | M 12 | 80 | 16 | 4 | 24 | 3 | 17 | 20 | 212 | ||
| GN 31-60-M12-80-C3-SK | 60 | M 12 | 80 | 16 | 4 | 24 | 3 | 17 | 20 | 202 | ||
| GN 31-60-M12-80-C4-SK | 60 | M 12 | 80 | 16 | 4 | 24 | 3 | 17 | 20 | 212 | ||
| GN 31-60-M12-100-B1-SK | 60 | M 12 | 100 | 16 | 4 | 24 | 3 | 17 | 20 | 224 | ||
| GN 31-60-M12-100-B2-SK | 60 | M 12 | 100 | 16 | 4 | 24 | 3 | 17 | 20 | 205 | ||
| GN 31-60-M12-100-B3-SK | 60 | M 12 | 100 | 16 | 4 | 24 | 3 | 17 | 20 | 218 | ||
| GN 31-60-M12-100-B4-SK | 60 | M 12 | 100 | 16 | 4 | 24 | 3 | 17 | 20 | 226 | ||
| GN 31-60-M12-100-C3-SK | 60 | M 12 | 100 | 16 | 4 | 24 | 3 | 17 | 20 | 216 | ||
| GN 31-60-M12-100-C4-SK | 60 | M 12 | 100 | 16 | 4 | 24 | 3 | 17 | 20 | 226 | ||
| GN 31-60-M12-125-B1-SK | 60 | M 12 | 125 | 16 | 4 | 24 | 3 | 17 | 20 | 241 | ||
| GN 31-60-M12-125-B2-SK | 60 | M 12 | 125 | 16 | 4 | 24 | 3 | 17 | 20 | 222 | ||
| GN 31-60-M12-125-B3-SK | 60 | M 12 | 125 | 16 | 4 | 24 | 3 | 17 | 20 | 235 | ||
| GN 31-60-M12-125-B4-SK | 60 | M 12 | 125 | 16 | 4 | 24 | 3 | 17 | 20 | 243 | ||
| GN 31-60-M12-125-C3-SK | 60 | M 12 | 125 | 16 | 4 | 24 | 3 | 17 | 20 | 233 | ||
| GN 31-60-M12-125-C4-SK | 60 | M 12 | 125 | 16 | 4 | 24 | 3 | 17 | 20 | 243 | ||
| GN 31-80-M8-40-B1-SK | 80 | M 8 | 40 | 18 | 5 | 26 | 3 | 17 | 8 | 267 | ||
| GN 31-80-M8-40-B2-SK | 80 | M 8 | 40 | 18 | 5 | 26 | 3 | 17 | 8 | 223 | ||
| GN 31-80-M8-40-B3-SK | 80 | M 8 | 40 | 18 | 5 | 26 | 3 | 17 | 8 | 253 | ||
| GN 31-80-M8-40-B4-SK | 80 | M 8 | 40 | 18 | 5 | 26 | 3 | 17 | 8 | 271 | ||
| GN 31-80-M8-40-C3-SK | 80 | M 8 | 40 | 18 | 5 | 26 | 3 | 17 | 8 | 260 | ||
| GN 31-80-M8-40-C4-SK | 80 | M 8 | 40 | 18 | 5 | 26 | 3 | 17 | 8 | 271 | ||
| GN 31-80-M8-50-B1-SK | 80 | M 8 | 50 | 18 | 5 | 26 | 3 | 17 | 8 | 270 | ||
| GN 31-80-M8-50-B2-SK | 80 | M 8 | 50 | 18 | 5 | 26 | 3 | 17 | 8 | 226 | ||
| GN 31-80-M8-50-B3-SK | 80 | M 8 | 50 | 18 | 5 | 26 | 3 | 17 | 8 | 256 | ||
| GN 31-80-M8-50-B4-SK | 80 | M 8 | 50 | 18 | 5 | 26 | 3 | 17 | 8 | 274 | ||
| GN 31-80-M8-50-C3-SK | 80 | M 8 | 50 | 18 | 5 | 26 | 3 | 17 | 8 | 263 | ||
| GN 31-80-M8-50-C4-SK | 80 | M 8 | 50 | 18 | 5 | 26 | 3 | 17 | 8 | 274 | ||
| GN 31-80-M8-63-B1-SK | 80 | M 8 | 63 | 18 | 5 | 26 | 3 | 17 | 8 | 274 | ||
| GN 31-80-M8-63-B2-SK | 80 | M 8 | 63 | 18 | 5 | 26 | 3 | 17 | 8 | 230 | ||
| GN 31-80-M8-63-B3-SK | 80 | M 8 | 63 | 18 | 5 | 26 | 3 | 17 | 8 | 260 | ||
| GN 31-80-M8-63-B4-SK | 80 | M 8 | 63 | 18 | 5 | 26 | 3 | 17 | 8 | 278 | ||
| GN 31-80-M8-63-C3-SK | 80 | M 8 | 63 | 18 | 5 | 26 | 3 | 17 | 8 | 267 | ||
| GN 31-80-M8-63-C4-SK | 80 | M 8 | 63 | 18 | 5 | 26 | 3 | 17 | 8 | 278 | ||
| GN 31-80-M10-50-B1-SK | 80 | M 10 | 50 | 18 | 5 | 26 | 3 | 17 | 14 | 284 | ||
| GN 31-80-M10-50-B2-SK | 80 | M 10 | 50 | 18 | 5 | 26 | 3 | 17 | 14 | 240 | ||
| GN 31-80-M10-50-B3-SK | 80 | M 10 | 50 | 18 | 5 | 26 | 3 | 17 | 14 | 270 | ||
| GN 31-80-M10-50-B4-SK | 80 | M 10 | 50 | 18 | 5 | 26 | 3 | 17 | 14 | 175 | ||
| GN 31-80-M10-50-C3-SK | 80 | M 10 | 50 | 18 | 5 | 26 | 3 | 17 | 14 | 277 | ||
| GN 31-80-M10-50-C4-SK | 80 | M 10 | 50 | 18 | 5 | 26 | 3 | 17 | 14 | 288 | ||
| GN 31-80-M10-60-B1-SK | 80 | M 10 | 60 | 18 | 5 | 26 | 3 | 17 | 14 | 290 | ||
| GN 31-80-M10-60-B2-SK | 80 | M 10 | 60 | 18 | 5 | 26 | 3 | 17 | 14 | 245 | ||
| GN 31-80-M10-60-B3-SK | 80 | M 10 | 60 | 18 | 5 | 26 | 3 | 17 | 14 | 275 | ||
| GN 31-80-M10-60-B4-SK | 80 | M 10 | 60 | 18 | 5 | 26 | 3 | 17 | 14 | 180 | ||
| GN 31-80-M10-60-C3-SK | 80 | M 10 | 60 | 18 | 5 | 26 | 3 | 17 | 14 | 282 | ||
| GN 31-80-M10-60-C4-SK | 80 | M 10 | 60 | 18 | 5 | 26 | 3 | 17 | 14 | 293 | ||
| GN 31-80-M10-80-B1-SK | 80 | M 10 | 80 | 18 | 5 | 26 | 3 | 17 | 14 | 299 | ||
| GN 31-80-M10-80-B2-SK | 80 | M 10 | 80 | 18 | 5 | 26 | 3 | 17 | 14 | 255 | ||
| GN 31-80-M10-80-B3-SK | 80 | M 10 | 80 | 18 | 5 | 26 | 3 | 17 | 14 | 285 | ||
| GN 31-80-M10-80-B4-SK | 80 | M 10 | 80 | 18 | 5 | 26 | 3 | 17 | 14 | 303 | ||
| GN 31-80-M10-80-C3-SK | 80 | M 10 | 80 | 18 | 5 | 26 | 3 | 17 | 14 | 292 | ||
| GN 31-80-M10-80-C4-SK | 80 | M 10 | 80 | 18 | 5 | 26 | 3 | 17 | 14 | 303 | ||
| GN 31-80-M10-100-B1-SK | 80 | M 10 | 100 | 18 | 5 | 26 | 3 | 17 | 14 | 309 | ||
| GN 31-80-M10-100-B2-SK | 80 | M 10 | 100 | 18 | 5 | 26 | 3 | 17 | 14 | 264 | ||
| GN 31-80-M10-100-B3-SK | 80 | M 10 | 100 | 18 | 5 | 26 | 3 | 17 | 14 | 294 | ||
| GN 31-80-M10-100-B4-SK | 80 | M 10 | 100 | 18 | 5 | 26 | 3 | 17 | 14 | 199 | ||
| GN 31-80-M10-100-C3-SK | 80 | M 10 | 100 | 18 | 5 | 26 | 3 | 17 | 14 | 301 | ||
| GN 31-80-M10-100-C4-SK | 80 | M 10 | 100 | 18 | 5 | 26 | 3 | 17 | 14 | 312 | ||
| GN 31-80-M12-60-B1-SK | 80 | M 12 | 60 | 18 | 5 | 26 | 3 | 17 | 19 | 307 | ||
| GN 31-80-M12-60-B2-SK | 80 | M 12 | 60 | 18 | 5 | 26 | 3 | 17 | 15 | 262 | ||
| GN 31-80-M12-60-B3-SK | 80 | M 12 | 60 | 18 | 5 | 26 | 3 | 17 | 19 | 292 | ||
| GN 31-80-M12-60-B4-SK | 80 | M 12 | 60 | 18 | 5 | 26 | 3 | 17 | 15 | 310 | ||
| GN 31-80-M12-60-C3-SK | 80 | M 12 | 60 | 18 | 5 | 26 | 3 | 17 | 19 | 299 | ||
| GN 31-80-M12-60-C4-SK | 80 | M 12 | 60 | 18 | 5 | 26 | 3 | 17 | 15 | 310 | ||
| GN 31-80-M12-80-B1-SK | 80 | M 12 | 80 | 18 | 5 | 26 | 3 | 17 | 19 | 322 | ||
| GN 31-80-M12-80-B2-SK | 80 | M 12 | 80 | 18 | 5 | 26 | 3 | 17 | 15 | 277 | ||
| GN 31-80-M12-80-B3-SK | 80 | M 12 | 80 | 18 | 5 | 26 | 3 | 17 | 19 | 307 | ||
| GN 31-80-M12-80-B4-SK | 80 | M 12 | 80 | 18 | 5 | 26 | 3 | 17 | 15 | 325 | ||
| GN 31-80-M12-80-C3-SK | 80 | M 12 | 80 | 18 | 5 | 26 | 3 | 17 | 19 | 314 | ||
| GN 31-80-M12-80-C4-SK | 80 | M 12 | 80 | 18 | 5 | 26 | 3 | 17 | 15 | 325 | ||
| GN 31-80-M12-100-B1-SK | 80 | M 12 | 100 | 18 | 5 | 26 | 3 | 17 | 19 | 336 | ||
| GN 31-80-M12-100-B2-SK | 80 | M 12 | 100 | 18 | 5 | 26 | 3 | 17 | 15 | 291 | ||
| GN 31-80-M12-100-B3-SK | 80 | M 12 | 100 | 18 | 5 | 26 | 3 | 17 | 19 | 321 | ||
| GN 31-80-M12-100-B4-SK | 80 | M 12 | 100 | 18 | 5 | 26 | 3 | 17 | 15 | 339 | ||
| GN 31-80-M12-100-C3-SK | 80 | M 12 | 100 | 18 | 5 | 26 | 3 | 17 | 19 | 328 | ||
| GN 31-80-M12-100-C4-SK | 80 | M 12 | 100 | 18 | 5 | 26 | 3 | 17 | 15 | 339 | ||
| GN 31-80-M12-125-B1-SK | 80 | M 12 | 125 | 18 | 5 | 26 | 3 | 17 | 19 | 353 | ||
| GN 31-80-M12-125-B2-SK | 80 | M 12 | 125 | 18 | 5 | 26 | 3 | 17 | 15 | 308 | ||
| GN 31-80-M12-125-B3-SK | 80 | M 12 | 125 | 18 | 5 | 26 | 3 | 17 | 19 | 338 | ||
| GN 31-80-M12-125-B4-SK | 80 | M 12 | 125 | 18 | 5 | 26 | 3 | 17 | 15 | 356 | ||
| GN 31-80-M12-125-C3-SK | 80 | M 12 | 125 | 18 | 5 | 26 | 3 | 17 | 19 | 345 | ||
| GN 31-80-M12-125-C4-SK | 80 | M 12 | 125 | 18 | 5 | 26 | 3 | 17 | 15 | 356 | ||
| GN 31-100-M8-40-B1-SK | 100 | M 8 | 40 | 20 | 6 | 28 | 3 | 17 | 8 | 387 | ||
| GN 31-100-M8-40-B2-SK | 100 | M 8 | 40 | 20 | 6 | 28 | 3 | 17 | 8 | 309 | ||
| GN 31-100-M8-40-B3-SK | 100 | M 8 | 40 | 20 | 6 | 28 | 3 | 17 | 8 | 392 | ||
| GN 31-100-M8-40-B4-SK | 100 | M 8 | 40 | 20 | 6 | 28 | 3 | 17 | 8 | 412 | ||
| GN 31-100-M8-40-C3-SK | 100 | M 8 | 40 | 20 | 6 | 28 | 3 | 17 | 8 | 382 | ||
| GN 31-100-M8-40-C4-SK | 100 | M 8 | 40 | 20 | 6 | 28 | 3 | 17 | 8 | 394 | ||
| GN 31-100-M8-50-B1-SK | 100 | M 8 | 50 | 20 | 6 | 28 | 3 | 17 | 8 | 390 | ||
| GN 31-100-M8-50-B2-SK | 100 | M 8 | 50 | 20 | 6 | 28 | 3 | 17 | 8 | 312 | ||
| GN 31-100-M8-50-B3-SK | 100 | M 8 | 50 | 20 | 6 | 28 | 3 | 17 | 8 | 395 | ||
| GN 31-100-M8-50-B4-SK | 100 | M 8 | 50 | 20 | 6 | 28 | 3 | 17 | 8 | 415 | ||
| GN 31-100-M8-50-C3-SK | 100 | M 8 | 50 | 20 | 6 | 28 | 3 | 17 | 8 | 385 | ||
| GN 31-100-M8-50-C4-SK | 100 | M 8 | 50 | 20 | 6 | 28 | 3 | 17 | 8 | 397 | ||
| GN 31-100-M8-63-B1-SK | 100 | M 8 | 63 | 20 | 6 | 28 | 3 | 17 | 8 | 394 | ||
| GN 31-100-M8-63-B2-SK | 100 | M 8 | 63 | 20 | 6 | 28 | 3 | 17 | 8 | 316 | ||
| GN 31-100-M8-63-B3-SK | 100 | M 8 | 63 | 20 | 6 | 28 | 3 | 17 | 8 | 399 | ||
| GN 31-100-M8-63-B4-SK | 100 | M 8 | 63 | 20 | 6 | 28 | 3 | 17 | 8 | 419 | ||
| GN 31-100-M8-63-C3-SK | 100 | M 8 | 63 | 20 | 6 | 28 | 3 | 17 | 8 | 389 | ||
| GN 31-100-M8-63-C4-SK | 100 | M 8 | 63 | 20 | 6 | 28 | 3 | 17 | 8 | 401 | ||
| GN 31-100-M10-50-B1-SK | 100 | M 10 | 50 | 20 | 6 | 28 | 3 | 17 | 14 | 404 | ||
| GN 31-100-M10-50-B2-SK | 100 | M 10 | 50 | 20 | 6 | 28 | 3 | 17 | 14 | 404 | ||
| GN 31-100-M10-50-B3-SK | 100 | M 10 | 50 | 20 | 6 | 28 | 3 | 17 | 14 | 409 | ||
| GN 31-100-M10-50-B4-SK | 100 | M 10 | 50 | 20 | 6 | 28 | 3 | 17 | 14 | 409 | ||
| GN 31-100-M10-50-C3-SK | 100 | M 10 | 50 | 20 | 6 | 28 | 3 | 17 | 14 | 399 | ||
| GN 31-100-M10-50-C4-SK | 100 | M 10 | 50 | 20 | 6 | 28 | 3 | 17 | 14 | 399 | ||
| GN 31-100-M10-60-B1-SK | 100 | M 10 | 60 | 20 | 6 | 28 | 3 | 17 | 14 | 410 | ||
| GN 31-100-M10-60-B2-SK | 100 | M 10 | 60 | 20 | 6 | 28 | 3 | 17 | 14 | 410 | ||
| GN 31-100-M10-60-B3-SK | 100 | M 10 | 60 | 20 | 6 | 28 | 3 | 17 | 14 | 414 | ||
| GN 31-100-M10-60-B4-SK | 100 | M 10 | 60 | 20 | 6 | 28 | 3 | 17 | 14 | 414 | ||
| GN 31-100-M10-60-C3-SK | 100 | M 10 | 60 | 20 | 6 | 28 | 3 | 17 | 14 | 405 | ||
| GN 31-100-M10-60-C4-SK | 100 | M 10 | 60 | 20 | 6 | 28 | 3 | 17 | 14 | 405 | ||
| GN 31-100-M10-80-B1-SK | 100 | M 10 | 80 | 20 | 6 | 28 | 3 | 17 | 14 | 419 | ||
| GN 31-100-M10-80-B2-SK | 100 | M 10 | 80 | 20 | 6 | 28 | 3 | 17 | 14 | 419 | ||
| GN 31-100-M10-80-B3-SK | 100 | M 10 | 80 | 20 | 6 | 28 | 3 | 17 | 14 | 424 | ||
| GN 31-100-M10-80-B4-SK | 100 | M 10 | 80 | 20 | 6 | 28 | 3 | 17 | 14 | 424 | ||
| GN 31-100-M10-80-C3-SK | 100 | M 10 | 80 | 20 | 6 | 28 | 3 | 17 | 14 | 414 | ||
| GN 31-100-M10-80-C4-SK | 100 | M 10 | 80 | 20 | 6 | 28 | 3 | 17 | 14 | 414 | ||
| GN 31-100-M10-100-B1-SK | 100 | M 10 | 100 | 20 | 6 | 28 | 3 | 17 | 14 | 429 | ||
| GN 31-100-M10-100-B2-SK | 100 | M 10 | 100 | 20 | 6 | 28 | 3 | 17 | 14 | 429 | ||
| GN 31-100-M10-100-B3-SK | 100 | M 10 | 100 | 20 | 6 | 28 | 3 | 17 | 14 | 433 | ||
| GN 31-100-M10-100-B4-SK | 100 | M 10 | 100 | 20 | 6 | 28 | 3 | 17 | 14 | 433 | ||
| GN 31-100-M10-100-C3-SK | 100 | M 10 | 100 | 20 | 6 | 28 | 3 | 17 | 14 | 424 | ||
| GN 31-100-M10-100-C4-SK | 100 | M 10 | 100 | 20 | 6 | 28 | 3 | 17 | 14 | 424 | ||
| GN 31-100-M12-60-B1-SK | 100 | M 12 | 60 | 20 | 6 | 28 | 3 | 17 | 17 | 427 | ||
| GN 31-100-M12-60-B2-SK | 100 | M 12 | 60 | 20 | 6 | 28 | 3 | 17 | 14 | 427 | ||
| GN 31-100-M12-60-B3-SK | 100 | M 12 | 60 | 20 | 6 | 28 | 3 | 17 | 17 | 431 | ||
| GN 31-100-M12-60-B4-SK | 100 | M 12 | 60 | 20 | 6 | 28 | 3 | 17 | 14 | 431 | ||
| GN 31-100-M12-60-C3-SK | 100 | M 12 | 60 | 20 | 6 | 28 | 3 | 17 | 17 | 422 | ||
| GN 31-100-M12-60-C4-SK | 100 | M 12 | 60 | 20 | 6 | 28 | 3 | 17 | 14 | 422 | ||
| GN 31-100-M12-80-B1-SK | 100 | M 12 | 80 | 20 | 6 | 28 | 3 | 17 | 17 | 442 | ||
| GN 31-100-M12-80-B2-SK | 100 | M 12 | 80 | 20 | 6 | 28 | 3 | 17 | 14 | 442 | ||
| GN 31-100-M12-80-B3-SK | 100 | M 12 | 80 | 20 | 6 | 28 | 3 | 17 | 17 | 446 | ||
| GN 31-100-M12-80-B4-SK | 100 | M 12 | 80 | 20 | 6 | 28 | 3 | 17 | 14 | 446 | ||
| GN 31-100-M12-80-C3-SK | 100 | M 12 | 80 | 20 | 6 | 28 | 3 | 17 | 17 | 437 | ||
| GN 31-100-M12-80-C4-SK | 100 | M 12 | 80 | 20 | 6 | 28 | 3 | 17 | 14 | 437 | ||
| GN 31-100-M12-100-B1-SK | 100 | M 12 | 100 | 20 | 6 | 28 | 3 | 17 | 17 | 456 | ||
| GN 31-100-M12-100-B2-SK | 100 | M 12 | 100 | 20 | 6 | 28 | 3 | 17 | 14 | 456 | ||
| GN 31-100-M12-100-B3-SK | 100 | M 12 | 100 | 20 | 6 | 28 | 3 | 17 | 17 | 460 | ||
| GN 31-100-M12-100-B4-SK | 100 | M 12 | 100 | 20 | 6 | 28 | 3 | 17 | 14 | 460 | ||
| GN 31-100-M12-100-C3-SK | 100 | M 12 | 100 | 20 | 6 | 28 | 3 | 17 | 17 | 451 | ||
| GN 31-100-M12-100-C4-SK | 100 | M 12 | 100 | 20 | 6 | 28 | 3 | 17 | 14 | 451 | ||
| GN 31-100-M12-125-B1-SK | 100 | M 12 | 125 | 20 | 6 | 28 | 3 | 17 | 17 | 473 | ||
| GN 31-100-M12-125-B2-SK | 100 | M 12 | 125 | 20 | 6 | 28 | 3 | 17 | 14 | 473 | ||
| GN 31-100-M12-125-B3-SK | 100 | M 12 | 125 | 20 | 6 | 28 | 3 | 17 | 17 | 477 | ||
| GN 31-100-M12-125-B4-SK | 100 | M 12 | 125 | 20 | 6 | 28 | 3 | 17 | 14 | 477 | ||
| GN 31-100-M12-125-C3-SK | 100 | M 12 | 125 | 20 | 6 | 28 | 3 | 17 | 17 | 468 | ||
| GN 31-100-M12-125-C4-SK | 100 | M 12 | 125 | 20 | 6 | 28 | 3 | 17 | 14 | 468 |
Характеристики
Типы (Опорная пластина)
- Тип B1: матовая поверхность, дробеструйная обработка, резиновая подкладка, чёрный цвет
- Тип B2: матовая поверхность, дробеструйная обработка, резиновая подкладка, белый цвет
- Тип B3: матовая поверхность, дробеструйная обработка, подкладка из вулканизированной резины, чёрный цвет
- Тип B4: матовая поверхность, дробеструйная обработка, подкладка из вулканизированной резины, белый цвет
- Тип C3: полированная поверхность, подкладка из вулканизированной резины,чёрный цвет
- Тип C4: полированная поверхность, подкладка из вулканизированной резины, белый цвет
Вариант исполнения
- Вариант исполнения S: без гайки, внешний шестигранник в основании
- Вариант исполнения SK: с гайкой, внешний шестигранник в основании
- Вариант исполнения T: без гайки, лыска под ключ в основании
- Вариант исполнения TK: с гайкой, лыска под ключ в основании
- Вариант исполнения U: без гайки, со шлицем под шестигранник сверху, с гранью под ключ в основании
- Вариант исполнения UK: с гайкой, со шлицем под шестигранник сверху, с гранью под ключ в основании
- Вариант исполнения V: без гайки, с внешним шестигранником сверху, с гранью под ключ в основании
- Вариант исполнения VK: с гайкой, с внешним шестигранником сверху, с гранью под ключ в основании
- Вариант исполнения W: с регулируемой муфтой, нарезанная резьба, лыска под ключ в основании
- ВариантX: Внешний шестигранник со внутренней резьбой
Опорная пластина
Нержавеющая сталь AISI 304
Резьбовой стержень
Нержавеющая сталь AISI 303
Шестигранная гайка ISO 4032
Нержавеющая сталь AISI 304
Резиновая подкладка, инкрустрированная
- черный цвет: NBR (Пербунан®)
твёрдость по Шору А 80 ± 5
- белый цвет: TPE (Santoprene®)
твёрдость по Шору А 80 ± 5
Резиновая подкладка, вулканизированная
твёрдость по Шору А 80 ± 5
- черный цвет: NBR (Пербунан®)
- белый цвет: NBR (Пербунан®)
Информация
Благодаря особенностям конструкции регулируемые опоры GN 31 (типов B3, B4, C3, C4 и версии W) с прокладками из вулканизированной резины имеют меньше мёртвых зон и более просты в очистке.
Регулируемые опоры GN 31 поставляются в собранном виде и являются неразборными.
Техническая информация
Номинальная нагрузка регулируемых опор
Информация
Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине. Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.
Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.
Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.
Приведённые подробные данные в отношении прочности являются необязательными ориентировочными значениями, не подразумевающими какой-либо ответственности. В целом, они не являются гарантией качества.
Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.
| d1 | d2 | Статическая нагрузка в кН | - | - | - | - | - | - | - | - | - |
| - | - | Варианты исполнения резьбового стержня | - | - | - | - | - | - | - | - | - |
| - | - | S / SK | - | T / TK и U / UK | - | V / VK | - | W | - | X | - |
| - | - | Резина черного цвета | Каучук белого цвета | Резина черного цвета | Каучук белого цвета | Резина черного цвета | Каучук белого цвета | Резина черного цвета | Каучук белого цвета | Резина черного цвета | Каучук белого цвета |
| 50 | M 8 | 8 | 8 | - | - | - | - | - | - | 8 | 8 |
| 50 | M 10 | 14 | 14 | - | - | - | - | - | - | 13 | 13 |
| 50 | M 12 | 20 | 20 | - | - | - | - | - | - | 20 | 20 |
| 50 | M 16 | - | - | 28 | 28 | - | - | - | - | 28 | 25 |
| 60 | M 8 | 8 | 8 | - | - | - | - | - | - | 8 | 8 |
| 60 | M 10 | 14 | 14 | - | - | - | - | - | - | 13 | 13 |
| 60 | M 12 | 20 | 20 | - | - | - | - | - | - | 20 | 20 |
| 60 | M 16 | - | - | 28 | 25 | 27 | 27 | 27 | 27 | 28 | 25 |
| 80 | M 8 | 8 | 8 | - | - | - | - | - | - | 8 | 8 |
| 80 | M 10 | 14 | 14 | - | - | - | - | - | - | 13 | 13 |
| 80 | M 12 | 19 | 15 | - | - | - | - | - | - | 15 | 15 |
| 80 | M 16 | - | - | 19 | 15 | 24 | 24 | 24 | 24 | 19 | 15 |
| 80 | M 20 | - | - | 19 | 15 | 24 | 24 | 24 | 24 | 19 | 15 |
| 80 | M 24 | - | - | 19 | 15 | 24 | 24 | 24 | 24 | - | - |
| 100 | M 8 | 8 | 8 | - | - | - | - | - | - | 8 | 8 |
| 100 | M 10 | 14 | 14 | - | - | - | - | - | - | 13 | 13 |
| 100 | M 12 | 17 | 14 | - | - | - | - | - | - | 17 | 14 |
| 100 | M 16 | - | - | 17 | 14 | 21 | 21 | 21 | 21 | 17 | 14 |
| 100 | M 20 | - | - | 17 | 14 | 21 | 21 | 21 | 21 | 17 | 14 |
| 100 | M 24 | - | - | 17 | 14 | 21 | 21 | 21 | 21 | - | - |
| 120 | M 20 | - | - | 25 | 22 | - | - | - | - | 25 | 22 |
| 120 | M 24 | - | - | 25 | 22 | - | - | - | - | - | - |
| 120 | M 30 | - | - | 25 | 22 | - | - | - | - | - | - |
Варианты исполнения резьбового стержня
| Варианты исполнения резьбового стержня | ||
 |  |  |
| S / SK: внешний шестигранник в основании при d2 M 8, M 10, M 12 | T / TK: лыска под ключ в основании при d2 M 16, M 20, M 24, M 30 | U / UK: шлицем под шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24, M 30 |
 |  |  |
| V / VK: внешний шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24 | W: закрытая резьба и лыска под ключ в основании при d2 M 16, M 20, M 24 | X: внешний шестигранник со внутренней резьбой при d2 M 8, M 10, M 12, M 16, M 20 |
Вопрос о продукции
Спросите о серии GN 31-S/SK — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
Эти изделия так же могут вас заинтересовать
BASE LS.A
Основания для регулируемых опор
Технополимер
Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS
Основания для регулируемых опор
Технополимер
Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD
Основания для регулируемых опор
Технополимер, визуально определяемый
Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP
Основания для регулируемых опор
Технополимер (полипропилен)
Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS
Основания для регулируемых опор
Технополимер (полипропилен)
Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD
Основания для регулируемых опор
Технополимер, визуально определяемый
Основания без крепления к полу без противоскользящего диска
BASE LV.A
Основания для регулируемых опор
Технополимер
Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS
Основания для регулируемых опор
Технополимер
Основания без крепления к полу с противоскользящим диском
