Серия GN 297

GN 297

Конические зубчатые колеса

со спиральнозубым коническим зубчатым колесом для линейных приводов / передаточные устройства с угловым редуктором

Таблица (PDF)

GN 297

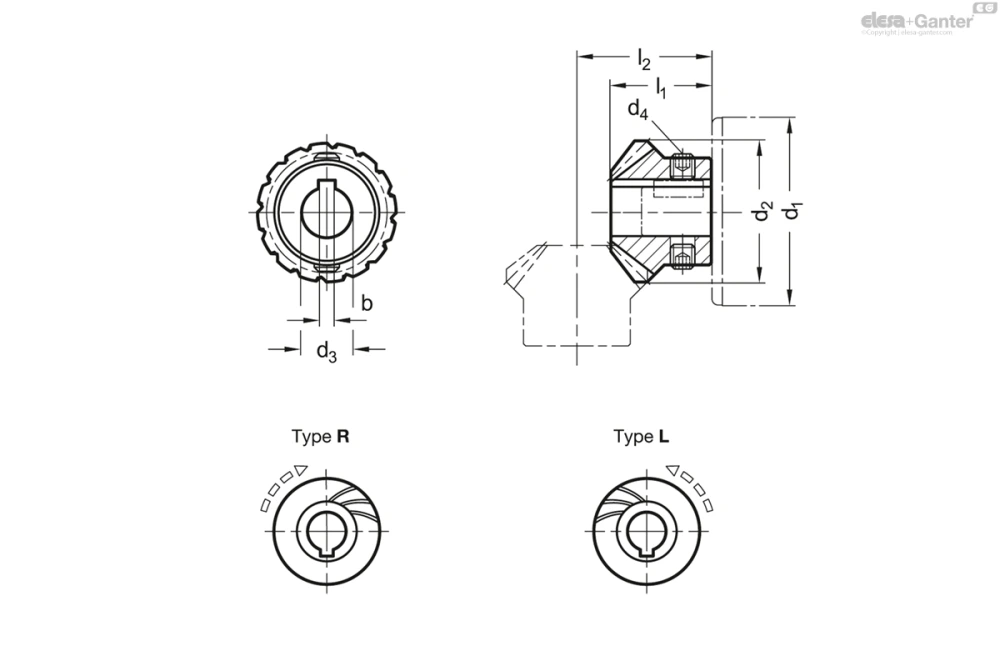

Таблица моделей — Конические зубчатые колеса

Артикул	d₁	d₂	d_3H7 Bore	b	d₄	l₁	l₂	Вес (г)
GN 297-14,5-K6-L	18	14.5	K 6	2	M 4	11	16	9
GN 297-25-K8-L	30	25	K 8	2	M 6	19	25	36
GN 297-33-K12-L	40 / 50	33	K 12	4	M 6	23.5	31	72
GN 297-40-K14-L	60	40	K 14	5	M 6	28	39	127
GN 297-14,5-K6-R	18	14.5	K 6	2	M 4	11	16	9
GN 297-25-K8-R	30	25	K 8	2	M 6	19	25	36
GN 297-33-K12-R	40 / 50	33	K 12	4	M 6	23.5	31	72
GN 297-40-K14-R	60	40	K 14	5	M 6	28	39	127
GN 297-14,5-K6-T	18	14.5	K 6	2	M 4	11	16	150
GN 297-25-K8-T	30	25	K 8	2	M 6	19	25	150
GN 297-33-K12-T	40 / 50	33	K 12	4	M 6	23.5	31	220
GN 297-40-K14-T	60	40	K 14	5	M 6	28	39	381
GN 297-14,5-K6-W	18	14.5	K 6	2	M 4	11	16	16
GN 297-25-K8-W	30	25	K 8	2	M 6	19	25	75
GN 297-33-K12-W	40 / 50	33	K 12	4	M 6	23.5	31	140
GN 297-40-K14-W	60	40	K 14	5	M 6	28	39	254

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип R: коническое зубчатое колесо, правосторонний шаг

Тип L: коническое зубчатое колесо, левосторонний шаг

Тип W: комплект конических зубчатых колес, два конических зубчатых колеса, одно с правосторонним шагом, одно с левосторонним шагом

Тип T: Комплект конических зубчатых колес, 3 конических зубчатых колеса, 1 x правосторонний шаг, 2 x левосторонний шаг

Сталь

закалённая

Зубцы нарезанные

Информация

Конические зубчатые колеса GN 297 используются для угловых / T-образных редукторов вместе с линейными приводами / транспортными устройствами GN 391и корпусах GN 298 .

Спиральнозубые конические зубчатые колёса устанавливают необходимый зазор и определяют правильное положение конических зубчатых колёс. Кроме того, редукторы таким образом издают чрезвычайно слабый шум.

Два конических зубчатых колеса требуются для углового редуктора, три конических зубчатых колеса – для Т-образного редуктора. Они доступны в качестве установленных для типов W и T.

Обратите внимание, что только конические зубчатые колёса с различным шагом могут быть соединены. Передаточное отношение всегда составляет 1:1, поскольку конические зубчатые колеса всегда имеют одинаковое количество зубьев.

Техническая информация

Основные допуски по стандартам ISO

Примеры сборки и применения передаточных элементов (см. стр.

Примеры применения

Два параллельных передвижных линейных привода GN 291 соединены с передаточным элементом GN 391.

Угловые корпусы GN 298-W, включающие конические зубчатые колеса GN 297 и передаточное устройство GN 391, соединяют маховик с системой. Маховик расположен под прямым углом к подвижным осям.

Два фланцевых соединителя для линейного привода GN 146.1 перемещаются параллельно. Для этого два линейных приводов GN 291 соединяются с транспортным устройством GN 391.

Т-образный и угловой редуктор GN 298-T/-W, включающие конические зубчатые колеса GN 297 и другое транспортное устройство GN 391, соединяют маховик с системой. Маховик помещается в параллельном положении к подвижным осям.
