Серия GN 296
GN 296
Монтажные комплекты
для датчиков положения, используемых на квадратных линейных приводах GN 291.1
Монтажные комплекты
Изображения

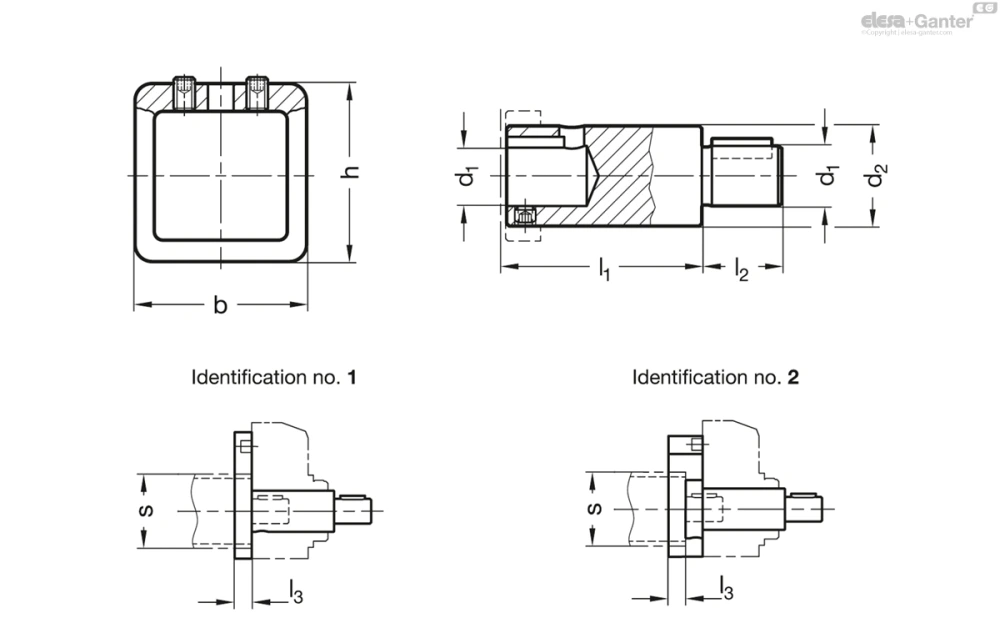

Схемы
GN 296
Таблица моделей — Монтажные комплекты
| Артикул |
|
|
|
|
|
|
|
l3 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 296-30-8-1 | 30 | 8 | 14 | 40 | 43.5 | 35 | 15 | 12 | DD51 | 76 | |
| GN 296-40-12-1 | 40 | 12 | 20 | 50 | 56.5 | 39 | 16 | 12 | DD52R | 130 | |
| GN 296-50-12-1 | 50 | 12 | 20 | 60 | 61.5 | 39 | 17 | 12 | DD52R | 140 | |
| GN 296-30-8-2 | 30 | 8 | 14 | 40 | 43.5 | 42 | 15 | 12 | DD51 | 58 | |
| GN 296-40-12-2 | 40 | 12 | 20 | 50 | 56.5 | 49 | 16 | 12 | DD52R | 123 | |
| GN 296-50-12-2 | 50 | 12 | 20 | 60 | 61.5 | 49 | 17 | 12 | DD52R | 122 |
Характеристики
Обозначение
- кодирование 1: для механических индикаторов положения DD51 / DD52R DD51 / DD52R)
- №|2: для электронных индикаторов положения DD52R-E DD51-E / DD52R-E DD51-E)
Вал переходника
Сталь
чернение
Рычаг фиксации двигателя
Алюминий
чёрный цвет, отшлифованный
Информация
Монтажные комплекты GN 296 необходимы для крепления датчика положения на прямолинейных элементах. Монтажные комплекты состоят из вала переходника и моментного рычага, включая крепёжные винты.
Необходимо заказать механические датчики положения DD52R / DD51 / DD50 с шагом измерения, который соответствует шагу шпинделя с трапециевидной резьбой.
Для датчиков положения DD52R-E / DD51-E шаг измерения датчика положения программируется.
Аксессуары
- Датчики положения и маховики необходимо заказывать отдельно.
Техническая информация
Вопрос о продукции
Спросите о серии GN 296 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
