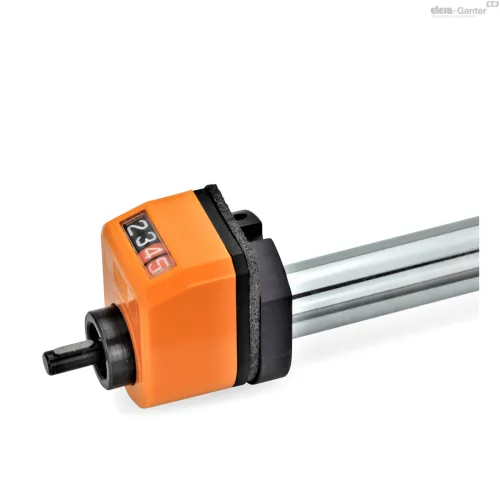

Серия GN 295
GN 295
Монтажные комплекты
для датчиков положения, используемых на линейных приводах GN 291, GN 292, GN 293, GN 391
Монтажные комплекты
Изображения

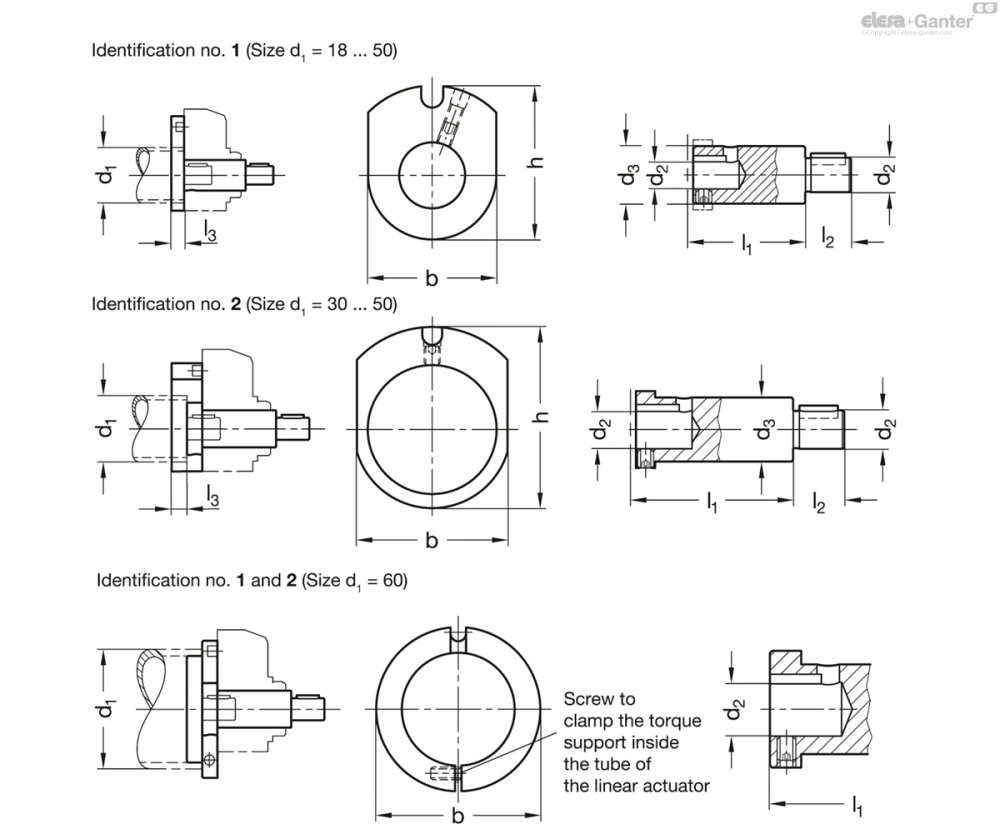

Схемы
GN 295
Таблица моделей — Монтажные комплекты
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 295-18-6-1 | 18 | 6 | 24 | 10 | 33 | 28 | 16 | 10 | DD50 | 70 | |
| GN 295-30-8-1 | 30 | 8 | 35 | 14 | 42 | 35 | 15 | 10 | DD51 / DD51-E | 70 | |
| GN 295-30-8-2 | 30 | 8 | 35 | 14 | 42 | 42 | 15 | 10 | DD51 / DD51-E | 82 | |
| GN 295-40-12-1 | 40 | 12 | 47 | 20 | 56,5 | 39 | 16 | 10 | DD52R / DD52R-E | 120 | |
| GN 295-40-12-2 | 40 | 12 | 47 | 20 | 56,5 | 49 | 16 | 10 | DD52R / DD52R-E | 168 | |
| GN 295-50-12-1 | 50 | 12 | 58 | 20 | 61 | 39 | 17 | 10 | DD52R / DD52R-E | 118 | |
| GN 295-50-12-2 | 50 | 12 | 58 | 20 | 61 | 49 | 17 | 10 | DD52R / DD52R-E | 162 | |
| GN 295-60-14-1 | 60 | 14 | 64 | 20 | - | 44 | 18 | - | DD52R / DD52R-E | 158 | |
| GN 295-60-14-2 | 60 | 14 | 64 | 20 | - | 49 | 18 | - | DD52R / DD52R-E | 155 |
Характеристики
Артикул
- №1: для механических индикаторов положения DD52R / DD51 / DD50
- № 2: для электронных датчиков положения DD52R-E / DD51-E
Вал переходника
Сталь
Чернение
Рычаг фиксации двигателя
Алюминий
чёрный цвет, анодированный
Информация
Монтажные комплекты GN 295 необходимы для крепления датчика положения на прямолинейных элементах. Монтажные комплекты состоят из вала переходника и моментного рычага, включая крепёжные винты.
Механические индикаторы оборотов DD52R / DD51 / DD50 должны устанавливаться таким образом, чтобы счётчик был совмещён с валом с трапецеидальной резьбой.
Для датчиков положения DD52R-E / DD51-E шаг измерения датчика положения программируется.
По запросу
- Линейные приводы с аналоговым датчиком положения GA11 / GA12
Техническая информация
