Серия GN 273.1
GN 273.1

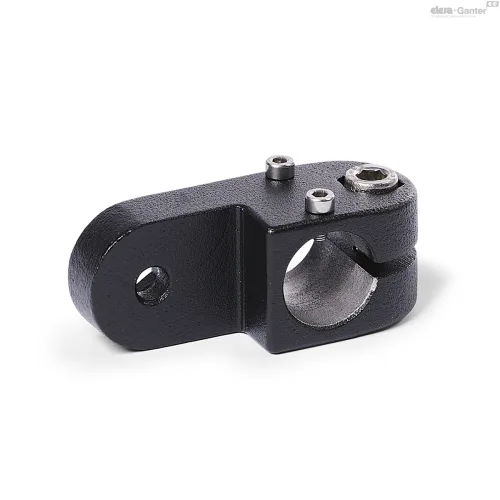

Поворотные зажимы для линейного привода
Алюминий
Поворотные зажимы для линейного привода
Изображения
Схемы
GN 273.1
Таблица моделей — Поворотные зажимы для линейного привода
| Артикул |
|
|
b | d2 | d3Mounting screwson the drive key | k Длина зажимная | l1 | m | s | t | z Расположение винта | Рекомендуемый вспомогательный ручной рычаг GN 911 для z l2 |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 273.1-B18-2-SW | B 18 | - | 25 | 6.5 | M 3 | 25 | 64 | 29.5 | 10 | 12.5 | M6-20 | 45 | 63 | 55 | |
| GN 273.1-G18-2-SW | - | G 18 | 25 | 6.5 | M 3 | 25 | 64 | 29.5 | 10 | 12.5 | M6-20 | 45 | 63 | 53 |
Характеристики
Идентификационный номер
№ 2: с винтом с головкой под торцевой ключ из нержавеющей стали DIN 912
Алюминий
С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
Втулочный подшипник
Пластик (ПТФЭ)
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Поворотные зажимы для линейного привода GN 273.1 основаны на поворотных зажимах. Предусмотренные дополнительно монтажные отверстия используются для соединения со шпонкой линейного привода. Отверстия с обозначением «G» оснащены втулочными подшипниками.
При расположении винтов z зазор отверстия направляющей d1 можно регулировать, или зажимы линейного привода можно зажать после регулировки.
Для быстрого зажима без использования инструментов можно заменить винт с головкой под торцевой ключ на регулируемую ручку рычажного типа GN 911 перечисленные в таблице в качестве принадлежностей.
Аксессуары
- Регулируемые ручки рычажного типа GN 911
Техническая информация
