Серия GN 26b
GN 26b
Болтовые соединители
Сталь, для алюминиевых профилей (b-модульная система)
Болтовые соединители
Изображения

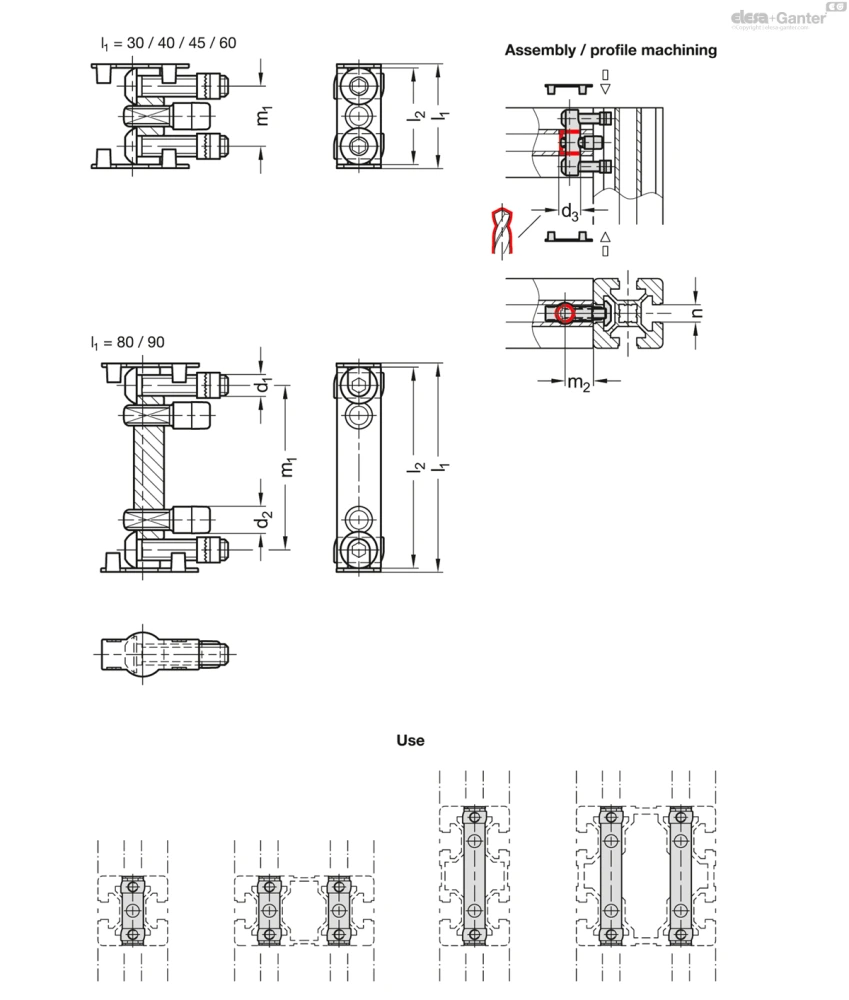

Схемы
GN 26b
Таблица моделей — Болтовые соединители
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 26b-308-N-C-SZS | 30 | 8 | M 5 | 7.3 | 11 | 29 | 18 | 18 | 6 | 26 | |
| GN 26b-4010-N-C-SZS | 40 | 10 | M 8 | 10 | 17 | 37 | 23 | 22.5 | 25 | 74 | |
| GN 26b-4510-N-C-SZS | 45 | 10 | M 8 | 10 | 17 | 42 | 28 | 22.5 | 25 | 78 | |
| GN 26b-6010-N-C-SZS | 60 | 10 | M 8 | 10 | 17 | 57 | 43 | 22.5 | 25 | 83 | |
| GN 26b-8010-N-C-SZS | 80 | 10 | M 8 | 10 | 17 | 77 | 63 | 22.5 | 25 | 121 | |
| GN 26b-9010-N-C-SZS | 90 | 10 | M 8 | 10 | 17 | 87 | 73 | 22.5 | 25 | 134 |
Характеристики
Тип
- Тип N: гайка без увеличенного крутящего момента
Обозначение
- C: с крепёжным комплектом
Соединитель, винты, гайки для Т-образных пазов
Оцинкованная сталь, с голубой пассивацией SZ
Колпачок
Пластик (полиамид PA)
Черный S
Направляющий штифт
Пластик, чёрный цвет
Информация
Болтовые соединители GN 26b крепят алюминиевые профили под прямым углом и обеспечивают их защиту от скручивания. Только один профиль должен быть механически обработан.
Соединение может быть свободно расположенным и перемещаться по пазу. Подходят для поглощения высоких нагрузок, в том числе крутильных нагрузок.
Колпачки обеспечивают визуально привлекательный внешний вид. В случае использования панелей панели должны быть надлежащим образом углублены.
Техническая информация
Инструкции по монтажу / механическая обработка профиля
