Серия GN 23b-R
GN 23b-8S-R-SZ-4
Автоматические соединители
Автоматические соединители
Сталь, для алюминиевых профилей (b-модульная система), соединение под прямым углом или с торцевой поверхностью
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

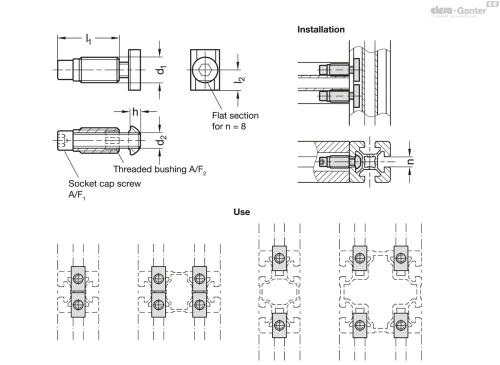

Схемы
GN 23b-8S-R-SZ-4
Технические характеристики — Автоматические соединители
- n
- 8
- Связка Шт.
- 4
- d1Self-forming thread
- S 11
- d2
- M 6
- h
- 3.8
- l1
- 32
- l2
- 8
- A/F 1
- 5
- A/F 2
- T40
- Weight (in g)
- 60
- Вес (г)
- 60
Характеристики
Типы профилей
- Тип L: лёгкий
- Тип S: тяжёлый
Обозначение
- R: соединение под прямым углом
- S: соединение с торцевой поверхностью
Оцинкованная сталь, с голубой пассивацией SZ
Информация
Автоматические соединители GN 23b (Обозначение R) скрепляют вместе алюминиевые профили под прямым углом. Соединение может быть свободно расположенным и перемещаться по пазу. Автоматические соединители GN 23b (Обозначение S) скрепляют вместе алюминиевые профили на торцевых поверхностях, чтобы распрямить их, обеспечивая их защиту от скручивания. Механическая обработка профиля не является необходимой.
Для сборки сначала вставьте винт с головкой под торцевой ключ в паз, затем ввинтите слегка смазанные резьбовые втулки. Возможно образование незначительных заусенцев. Автоматические соединители используются в парах друг против друга. Если в пазу используются панели, они должны быть надлежащим образом углублены.
Автоматические соединители поставляются в связках. В таблице представлено количество профилей в связке.
Инструкции по монтажу
