Резиновые концевые упоры

для петель GN 237, CFM, GN 337 и CFMY.

Таблица (PDF)

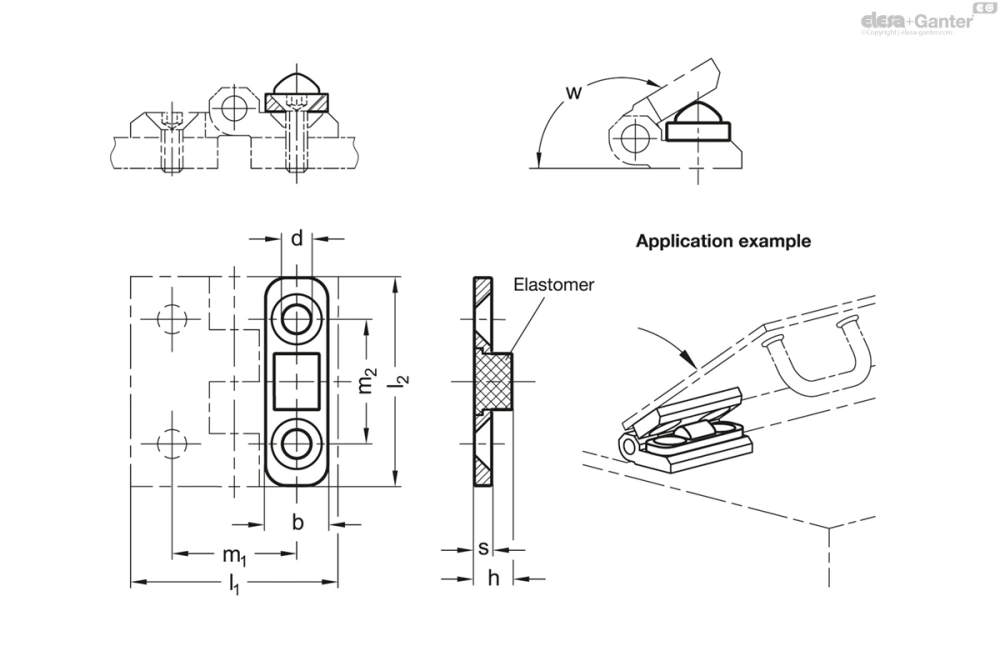

GN 2374

Таблица моделей — Резиновые концевые упоры

Артикул	l₂	w	b	d	h	l₁	m₁	m₂	s	Вес (г)
GN 2374-ST-40-150-SW	40	150	12	5.3	7.8	40	25	25	3.5	10
GN 2374-ST-50-150-SW	50	150	15	6.3	9.2	50	30	30	4	12
GN 2374-ST-60-150-SW	60	150	18	8.3	10.9	60	36	36	5	21

3D-модель Технические данные (PDF)

Характеристики

Прецизионное литьё из стали ST

оцинковка, пластиковое покрытие

черный цвет, RAL 9005, текстурированная отделка SW

Элемент из эластомера

NBR (нитрильный каучук®)

термостойкость до 120 °C

Твёрдость по Шору А 85 ± 5

Информация

Ввиду своих размеров концевые упоры GN 2374 разработаны в качестве аксессуаров для всех петель серии GN 237 и GN 337 . Они также могут крепиться болтами при монтаже петли, при этом элемент из эластомера ограничивает угол поворота на значение «w».

В основном они используются для более легких дверей и ворот или если предполагается, что концевой упор не будет подвергаться воздействию динамических нагрузок.
