Серия GN 2370
GN 2370
Разделительные пластинки из нержавеющей стали
для петель
Разделительные пластинки из нержавеющей стали
Изображения

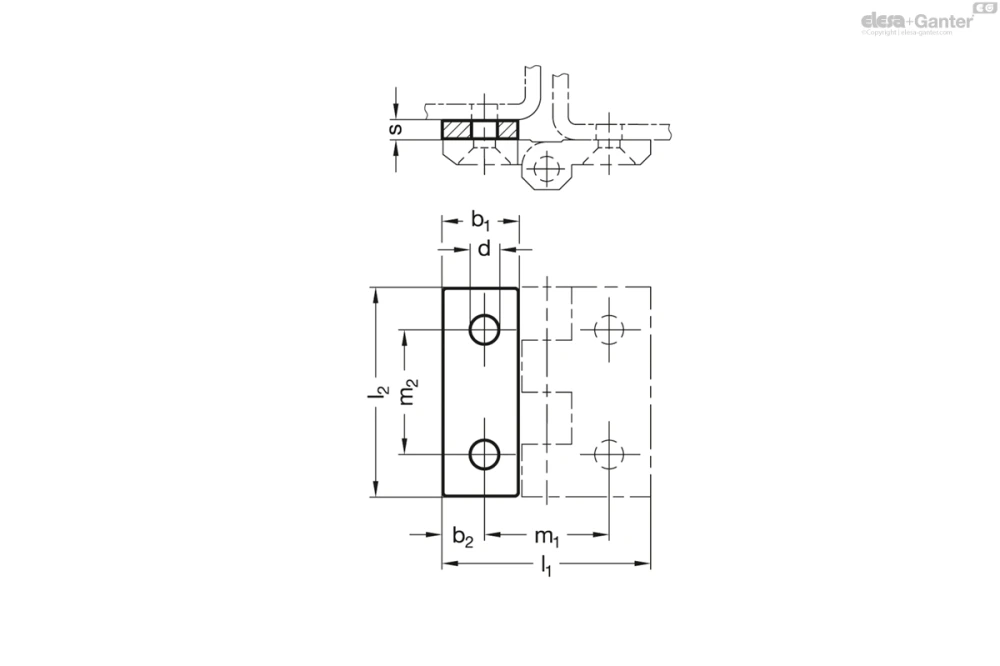

Схемы
GN 2370
Таблица моделей — Разделительные пластинки из нержавеющей стали
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 2370-NI-30-1-MT | 30 | 1 | 10.8 | 6 | 4 | 30 | 18 | 18 | GN 237 | GN 237.1 | 3 | |
| GN 2370-NI-30-1,5-MT | 30 | 1.5 | 10.8 | 6 | 4 | 30 | 18 | 18 | GN 237 | GN 237.1 | 4 | |
| GN 2370-NI-30-3-MT | 30 | 3 | 10.8 | 6 | 4 | 30 | 18 | 18 | GN 237 | GN 237.1 | 7 | |
| GN 2370-NI-30-5-MT | 30 | 5 | 10.8 | 6 | 4 | 30 | 18 | 18 | GN 237 | GN 237.1 | 11 | |
| GN 2370-NI-40-1-MT | 40 | 1 | 14.5 | 7.5 | 5 | 40 | 25 | 25 | GN 235 | GN 337 | CFMY. | GN 437 | GN 7231 | GN 7233 | GN 7237 | GN 237 | GN 237.1 | 5 | |
| GN 2370-NI-40-1,5-MT | 40 | 1.5 | 14.5 | 7.5 | 5 | 40 | 25 | 25 | GN 235 | GN 337 | CFMY. | GN 437 | GN 7231 | GN 7233 | GN 7237 | GN 237 | GN 237.1 | 7 | |
| GN 2370-NI-40-3-MT | 40 | 3 | 14.5 | 7.5 | 5 | 40 | 25 | 25 | GN 235 | GN 337 | CFMY. | GN 437 | GN 7231 | GN 7233 | GN 7237 | GN 237 | GN 237.1 | 13 | |
| GN 2370-NI-40-5-MT | 40 | 5 | 14.5 | 7.5 | 5 | 40 | 25 | 25 | GN 235 | GN 337 | CFMY. | GN 437 | GN 7231 | GN 7233 | GN 7237 | GN 237 | GN 237.1 | 21 | |
| GN 2370-NI-50-1-MT | 50 | 1 | 18 | 10 | 6 | 50 | 30 | 30 | GN 235 | GN 337 | CFMY. | GN 437 | GN 7231 | GN 7233 | GN 7237 | GN 237 | GN 237.1 | GN 237.3 (A) | 7 | |
| GN 2370-NI-50-1,5-MT | 50 | 1.5 | 18 | 10 | 6 | 50 | 30 | 30 | GN 235 | GN 337 | CFMY. | GN 437 | GN 7231 | GN 7233 | GN 7237 | GN 237 | GN 237.1 | GN 237.3 (A) | 10 | |
| GN 2370-NI-50-3-MT | 50 | 3 | 18 | 10 | 6 | 50 | 30 | 30 | GN 235 | GN 337 | CFMY. | GN 437 | GN 7231 | GN 7233 | GN 7237 | GN 237 | GN 237.1 | GN 237.3 (A) | 20 | |
| GN 2370-NI-50-5-MT | 50 | 5 | 18 | 10 | 6 | 50 | 30 | 30 | GN 235 | GN 337 | CFMY. | GN 437 | GN 7231 | GN 7233 | GN 7237 | GN 237 | GN 237.1 | GN 237.3 (A) | 31 | |
| GN 2370-NI-60-1-MT | 60 | 1 | 21.5 | 12.5 | 8 | 60 | 36 | 36 | GN 235 | GN 337 | CFMY. | GN 437 | GN 7231 | GN 7233 | GN 7237 | GN 237 | GN 237.1 | GN 237.3 (A) | GN 437.1 | GN 437.2 | GN 437.3 | GN 437.4 | 9 | |
| GN 2370-NI-60-1,5-MT | 60 | 1.5 | 21.5 | 12.5 | 8 | 60 | 36 | 36 | GN 235 | GN 337 | CFMY. | GN 437 | GN 7231 | GN 7233 | GN 7237 | GN 237 | GN 237.1 | GN 237.3 (A) | GN 437.1 | GN 437.2 | GN 437.3 | GN 437.4 | 14 | |
| GN 2370-NI-60-3-MT | 60 | 3 | 21.5 | 12.5 | 8 | 60 | 36 | 36 | GN 235 | GN 337 | CFMY. | GN 437 | GN 7231 | GN 7233 | GN 7237 | GN 237 | GN 237.1 | GN 237.3 (A) | GN 437.1 | GN 437.2 | GN 437.3 | GN 437.4 | 28 | |
| GN 2370-NI-60-5-MT | 60 | 5 | 21.5 | 12.5 | 8 | 60 | 36 | 36 | GN 235 | GN 337 | CFMY. | GN 437 | GN 7231 | GN 7233 | GN 7237 | GN 237 | GN 237.1 | GN 237.3 (A) | GN 437.1 | GN 437.2 | GN 437.3 | GN 437.4 | 44 |
Характеристики
Нержавеющая сталь AISI 304 NI
матовая отделка, шлифование MT
Информация
Допуски на закругления, разница в толщине листового металла или наслоения могут означать то, что монтажные поверхности петель не имеют необходимого разделяющего расстояния по отношению к раме и двери.
Разделительные пластинки из нержавеющей стали GN 2370 разработаны в качестве дополнительных принадлежностей для петель различных серий, а их размеры позволяют использовать их в качестве прокладок отдельно или в сочетаниях для обеспечения необходимого положения или компенсации высоты.
Техническая информация
| компенсация Высота | Толщина плиты s |
| 1 | 1 |
| 1.5 | 1.5 |
| 2 | 1 + 1 |
| 2.5 | 1 + 1.5 |
| 3 | 3 |
| 4 | 3 + 1 |
| 4.5 | 3 + 1.5 |
| 5 | 5 |
| 6 | 3 + 3 |
| 6.5 | 5 + 1.5 |
| 8 | 5 + 3 |
| 10 | 5 + 5 |
В таблице предусмотрен ряд возможных компенсаций высот, которые могут быть выполнены путем регулировки с использованием одной или двух разделительных пластинок.
