Серия GN 2295
GN 2295
Петли
для алюминиевых профилей / элементов панели, трёхкомпонентная
Петли
Изображения

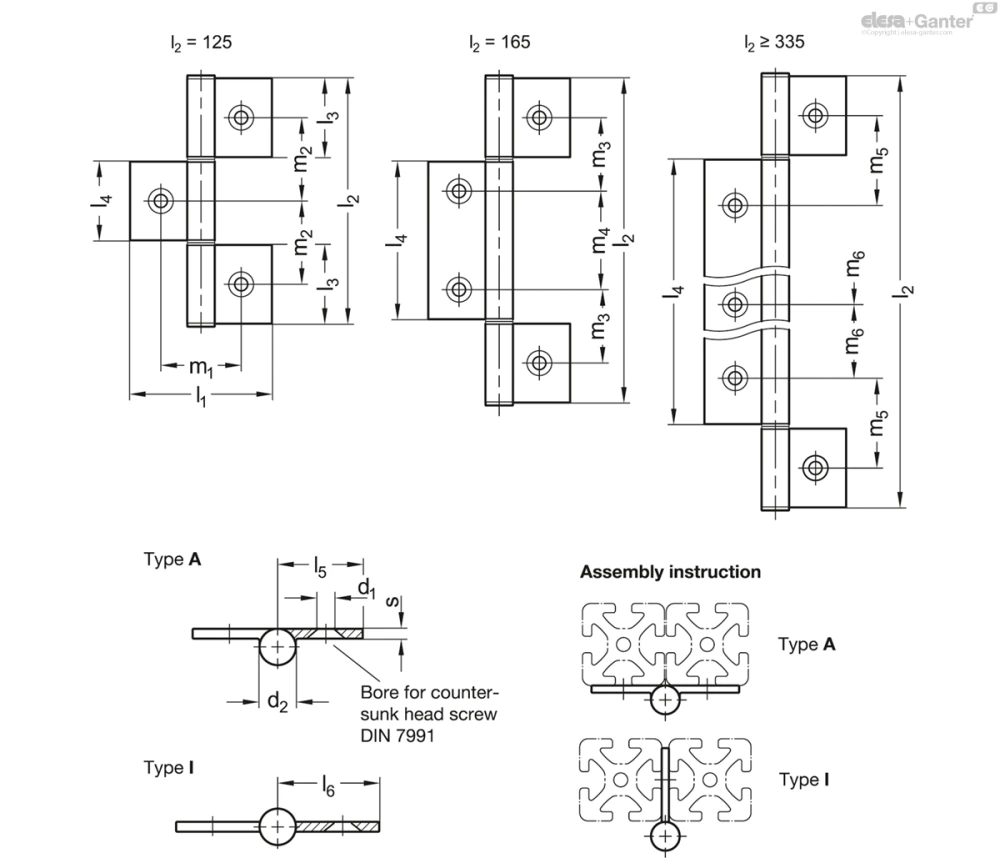

Схемы
GN 2295
Таблица моделей — Петли
| Артикул |
|
|
|
d1 | d2 | l3 |
|
|
|
|
|
|
|
|
s |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 2295-72-125-A-C-EL | 72 | 125 | 40 | 6.6 | 14 | 40 | 36 | - | 40.8 | 42.5 | - | - | - | - | 3.5 | 96 | |
| GN 2295-86-125-I-C-EL | 86 | 125 | 40 | 6.6 | 14 | 40 | - | 43 | 55 | 42.5 | - | - | - | - | 3.5 | 99 | |
| GN 2295-72-165-A-C-EL | 72 | 165 | 80 | 6.6 | 14 | 40 | 36 | - | 40.8 | - | 37.5 | 50 | - | - | 3.5 | 123 | |
| GN 2295-86-165-I-C-EL | 86 | 165 | 80 | 6.6 | 14 | 40 | - | 43 | 55 | - | 37.5 | 50 | - | - | 3.5 | 128 | |
| GN 2295-72-335-A-C-EL | 72 | 335 | 250 | 6.6 | 14 | 40 | 36 | - | 40.8 | - | - | - | 72.5 | 150 | 3.5 | 222 | |
| GN 2295-86-335-I-C-EL | 86 | 335 | 250 | 6.6 | 14 | 40 | - | 43 | 55 | - | - | - | 72.5 | 150 | 3.5 | 234 | |
| GN 2295-72-485-A-C-EL | 72 | 485 | 400 | 6.6 | 14 | 40 | 36 | - | 40.8 | - | - | - | 72.5 | 150 | 3.5 | 309 | |
| GN 2295-86-485-I-C-EL | 86 | 485 | 400 | 6.6 | 14 | 40 | - | 43 | 55 | - | - | - | 72.5 | 150 | 3.5 | 327 |
Характеристики
Типы
- Тип A: наружные крылья петли
- Тип I: внутренние крылья петли
Идентификационный номер
- № C: с раззенкованными отверстиями
Aluminum EL
анодирование, естественный цвет
Втулка подшипника / крышка
- Пластик, технополимер (полиамид PA)
- Графитовый серый, RAL 7024
Штифт цилиндрический ISO 8741
Оцинкованная сталь, голубая пассивация
Информация
Петли GN 2295 изготовлены из тянутого профилированного алюминия и используются, например, на дверях и крышках.
При наличии наружного крыла петли типа A обеспечивают возможность монтажа с очень небольшим дверным зазором. Тип I крепится в дверном проеме. Поэтому при закрытой двери монтажные винты недоступны и, следовательно, защищены от вандализма.
Петли поставляются в разобранном виде и должны устанавливаться в соответствии с прилагаемыми инструкциями. Благодаря модульной конструкции и имеющимся аксессуарам может быть осуществлена любая комбинация петель (в случае необходимости так же можно укоротить среднее крыло)
Техническая информация
По запросу
- другие значения длины и расстояния между отверстиями
- другие варианты отделки
Информация по установке
левосторонние / правосторонние петли
Правосторонние или левосторонние петли можно создать путём задания направления, в котором втулки подшипников вставляются в крыло петли.
Монтаж на дверных рамах
Для монтажа съёмной двери требуется прикрепить два шарнира одинакового типа к раме двери.
Если не предполагается, что дверь будет съёмной, она должна быть установлена как минимум с одной правосторонней петлей и как минимум с одной левосторонней петлей.
Монтаж
1. Расположите втулку подшипника в требуемом направлении монтажа на крыле петли. Затем вставьте винт с буртиком, например винт со сферической головкой ISO 7380, во втулку подшипника для защиты буртика от повреждения в процессе установки.
2. Вдавливайте втулку подшипника до тех пор, пока не останется примерно 1 мм между буртиком втулки подшипника и крылом петли.
3. Удалите заусенцы на втулке подшипника при помощи ножа.
4. Вдавите втулку подшипника до упора.
5. Снимите винт.
6. Установите цилиндрический штифт во втулку подшипника.
7. Установите колпачок с противоположной стороны крыла петли.
Вставьте другие втулки подшипника по точкам 1–5.
