Серия GN 2290
GN 2290
Комплекты болтов
для крыльев петель GN 2291
Комплекты болтов
Изображения

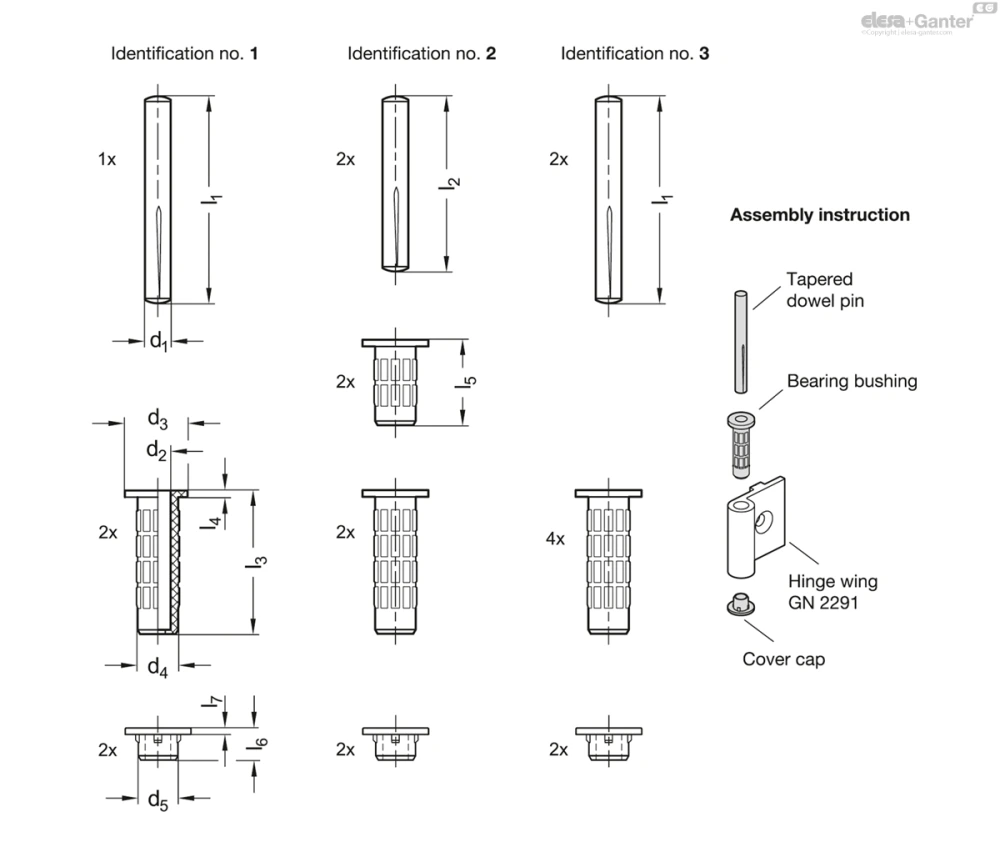

Схемы
GN 2290
Таблица моделей — Комплекты болтов
| Артикул | d1 | d2 | d3±0.2 | d4 | d5 |
|
|
l3 | l4 |
|
l6 | l7 |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 2290-1-GR | 6 | 6.15 | 13.9 | 8 | 7.8 | 60 | - | 33 | 1 | - | 7.5 | 1.5 | 16 | |
| GN 2290-2-GR | 6 | 6.15 | 13.9 | 8 | 7.8 | - | 50 | 33 | 1 | 20 | 7.5 | 1.5 | 27 | |
| GN 2290-3-GR | 6 | 6.15 | 13.9 | 8 | 7.8 | 60 | - | 33 | 1 | - | 7.5 | 1.5 | 32 |
Характеристики
Идентификационный номер
- № 1: для двухкомпонентных петель
- № 2: для трёхкомпонентных петель, с коротким средним крылом
- № 3: для трёхкомпонентных петель, с удлинённым средним крылом
Втулка подшипника / крышка
Пластик, технополимер (полиамид PA)
Графитовый серый, RAL 7024 GR
Штифт цилиндрический ISO 8741
Оцинкованная сталь, голубая пассивация
Информация
Комплекты болтов GN 2290 разработаны в качестве аксессуаров для GN 2291 крыльев петель для монтажа отдельных вариантов исполнения петель.
Комплекты болтов с идентификационным номером 1 предназначены для петель с двумя крыльями, комплекты болтов с идентификационными номерами 2 и 3 предназначены для петель с тремя крыльями. Комплекты болтов с идентификационным номером 2 используются исключительно для коротких средних крыльев длиной 40 мм. Комплекты болтов с идентификационным номером 3 должны использоваться для более длинных средних крыльев.
Техническая информация
Информация по установке
левосторонние / правосторонние петли
Правосторонние или левосторонние петли можно создать путём задания направления, в котором втулки подшипников вставляются в крыло петли.
Монтаж на дверных рамах
Для монтажа съёмной двери требуется прикрепить два шарнира одинакового типа к раме двери.
Если не предполагается, что дверь будет съёмной, она должна быть установлена как минимум с одной правосторонней петлей и как минимум с одной левосторонней петлей.
Монтаж
1. Расположите втулку подшипника в требуемом направлении монтажа на крыле петли. Затем вставьте винт с буртиком, например винт со сферической головкой ISO 7380, во втулку подшипника для защиты буртика от повреждения в процессе установки.
2. Вдавливайте втулку подшипника до тех пор, пока не останется примерно 1 мм между буртиком втулки подшипника и крылом петли.
3. Удалите заусенцы на втулке подшипника при помощи ножа.
4. Вдавите втулку подшипника до упора.
5. Снимите винт.
6. Установите цилиндрический штифт во втулку подшипника.
7. Установите колпачок с противоположной стороны крыла петли.
Вставьте другие втулки подшипника по точкам 1–5.
