Серия GN 2264
GN 2264-ST
Жесткие муфты
Сталь / нержавеющая сталь, разрезная, для высоких крутящих моментов
Сталь
Исполнения серии GN 2264
Изображения
Схемы

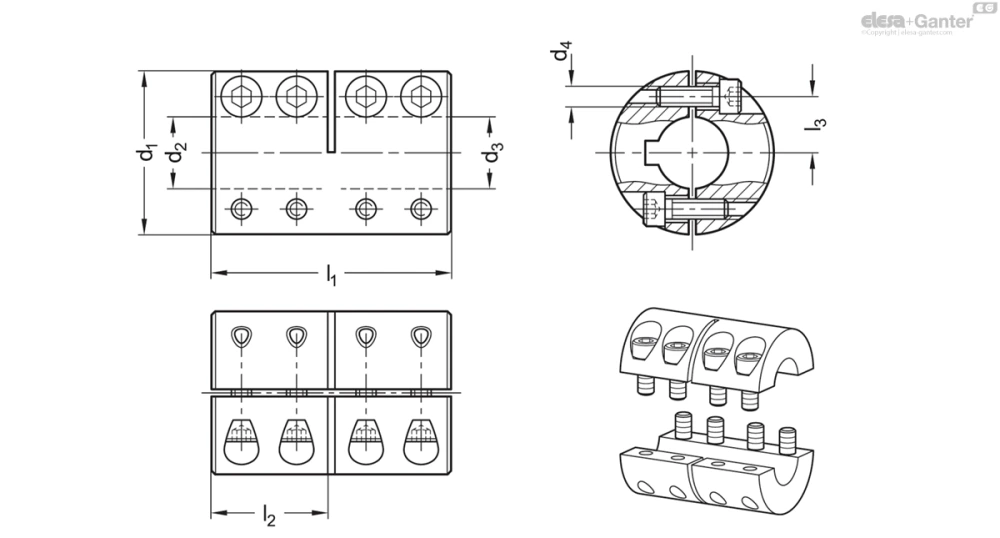

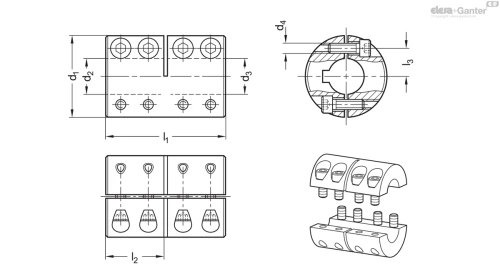

GN 2264-ST
Таблица моделей — Жесткие муфты
| Артикул |
|
|
|
|
|
|
|
|
Макс. скорость вращения (мин-1) |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 2264-18-B6-6-ST | 18 | 6-6 | M 3 | 30 | 14.5 | 5.5 | 2 | 30 | 4000 | 1.75 x 10-6 | 47 | |
| GN 2264-18-K6-6-ST | 18 | 6-6 | M 3 | 30 | 14.5 | 5.5 | 2 | 30 | 4000 | 1.75 x 10-6 | 47 | |
| GN 2264-24-B8-8-ST | 24 | 8-8 | M 3 | 35 | 17 | 8.5 | 3 | 50 | 4000 | 7.21 x 10-6 | 102 | |
| GN 2264-24-K8-8-ST | 24 | 8-8 | M 3 | 35 | 17 | 8.5 | 3 | 50 | 4000 | 7.21 x 10-6 | 102 | |
| GN 2264-29-B10-10-ST | 29 | 10-10 | M 4 | 45 | 21.5 | 10 | 4.5 | 100 | 4000 | 1.97 x 10-5 | 185 | |
| GN 2264-29-K10-10-ST | 29 | 10-10 | M 4 | 45 | 21.5 | 10 | 4.5 | 100 | 4000 | 1.97 x 10-5 | 185 | |
| GN 2264-29-B12-12-ST | 29 | 12-12 | M 4 | 45 | 21.5 | 10 | 4.5 | 100 | 4000 | 1.97 x 10-5 | 180 | |
| GN 2264-29-K12-12-ST | 29 | 12-12 | M 4 | 45 | 21.5 | 10 | 4.5 | 100 | 4000 | 1.97 x 10-5 | 180 | |
| GN 2264-34-B14-14-ST | 34 | 14-14 | M 5 | 50 | 24 | 11.5 | 9 | 190 | 4000 | 3.82 x 10-5 | 272 | |
| GN 2264-34-K14-14-ST | 34 | 14-14 | M 5 | 50 | 24 | 11.5 | 9 | 190 | 4000 | 3.82 x 10-5 | 272 | |
| GN 2264-34-B15-15-ST | 34 | 15-15 | M 5 | 50 | 24 | 11.5 | 9 | 190 | 4000 | 3.82 x 10-5 | 266 | |
| GN 2264-34-K15-15-ST | 34 | 15-15 | M 5 | 50 | 24 | 11.5 | 9 | 190 | 4000 | 3.82 x 10-5 | 266 | |
| GN 2264-34-B16-16-ST | 34 | 16-16 | M 5 | 50 | 24 | 11.5 | 9 | 190 | 4000 | 3.82 x 10-5 | 261 | |
| GN 2264-34-K16-16-ST | 34 | 16-16 | M 5 | 50 | 24 | 11.5 | 9 | 190 | 4000 | 3.82 x 10-5 | 261 | |
| GN 2264-42-B20-20-ST | 42 | 20-20 | M 6 | 65 | 31.5 | 16 | 15 | 350 | 4000 | 1.25 x 10-4 | 518 | |
| GN 2264-42-K20-20-ST | 42 | 20-20 | M 6 | 65 | 31.5 | 16 | 15 | 350 | 4000 | 1.25 x 10-4 | 518 | |
| GN 2264-45-B25-25-ST | 45 | 25-25 | M 6 | 75 | 36.5 | 17.5 | 15 | 390 | 4000 | 1.97 x 10-4 | 623 | |
| GN 2264-45-K25-25-ST | 45 | 25-25 | M 6 | 75 | 36.5 | 17.5 | 15 | 390 | 4000 | 1.97 x 10-4 | 623 | |
| GN 2264-53-B30-30-ST | 53 | 30-30 | M 6 | 83 | 40.5 | 20.5 | 15 | 475 | 4000 | 4.23 x 10-4 | 920 | |
| GN 2264-53-K30-30-ST | 53 | 30-30 | M 6 | 83 | 40.5 | 20.5 | 15 | 475 | 4000 | 4.23 x 10-4 | 920 | |
| GN 2264-67-B35-35-ST | 67 | 35-35 | M 8 | 95 | 46.5 | 25 | 40 | 1100 | 4000 | 1.23 x 10-3 | 1880 | |
| GN 2264-67-K35-35-ST | 67 | 35-35 | M 8 | 95 | 46.5 | 25 | 40 | 1100 | 4000 | 1.23 x 10-3 | 1880 | |
| GN 2264-77-B40-40-ST | 77 | 40-40 | M 8 | 108 | 53 | 30 | 40 | 1325 | 4000 | 2.51 x 10-3 | 2710 | |
| GN 2264-77-K40-40-ST | 77 | 40-40 | M 8 | 108 | 53 | 30 | 40 | 1325 | 4000 | 2.51 x 10-3 | 2710 | |
| GN 2264-85-B50-50-ST | 85 | 50-50 | M 10 | 124 | 61 | 33 | 84 | 2250 | 4000 | 4.09 x 10-3 | 3520 | |
| GN 2264-85-K50-50-ST | 85 | 50-50 | M 10 | 124 | 61 | 33 | 84 | 2250 | 4000 | 4.09 x 10-3 | 3520 |
Характеристики
Коды отверстий
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 JS9
Соединение
- Сталь ST
- Чернение
- Нержавеющая сталь AISI 303 NI
- Гладкая поверхность
Винты с головкой под торцевой ключ ISO 4762
- Сталь, чернение для ST
- Нержавеющая сталь для NI
Рабочая температура от -40 °C до +175 °C
Информация
Жесткие муфты GN 2264 соединяют поддерживаемые валы или используются в качестве муфт для удлинителей валов. Они передают угловые положения и высокие крутящие моменты с высокой точностью и без люфта, без компенсации ошибок центровки и кругового биения. Благодаря разрезной конструкции их можно использовать там, где осевой монтаж невозможен.
При коде отверстий K шпоночный паз всегда встроен в оба отверстия d2 и d3. Для систем с сильными вибрациями рекомендуется использовать резьбовые фиксаторы для нажимных винтов.
Техническая информация
