Серия GN 2250
GN 2250-A4
Двухконтурные муфты
Сталь / нержавеющая сталь, с установочным винтом
Нержавеющая сталь
Исполнения серии GN 2250
Изображения

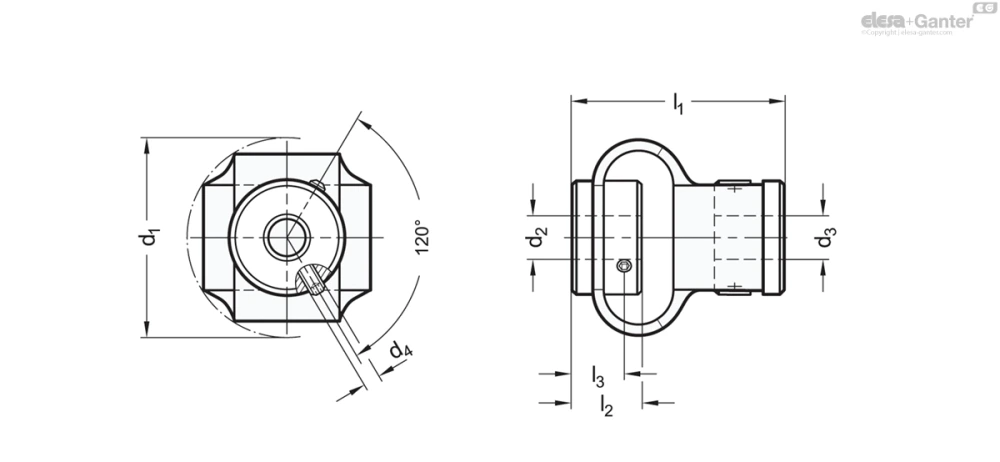

Схемы
GN 2250-A4
Таблица моделей — Двухконтурные муфты
| Артикул |
|
|
|
|
|
|
|
Макс. скорость вращения (мин-1) |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 2250-29-B6-6-A4-F | 29 | 6-6 | M 3 | 29 | 9 | 2.5 | 0.5 | 3000 | 41 x 10-6 | 13 | 13 | ± 2 | ± 2 | ± 10 | 0.8 | 26 | |
| GN 2250-48-B10-10-A4-F | 48 | 10-10 | M 4 | 46 | 13 | 9 | 2 | 3000 | 160 x 10-5 | 28 | 7 | ± 3 | ± 4 | ± 12 | 1.8 | 89 |
Характеристики
Код отверстия
- Тип B: без шпоночного паза
Сталь ST
- Оцинкованная, воронёная пассивированная
- Контур
- Термопластичный эластомер (TPE) S
- Рабочая температура от -30 °C до +80 °C
- Синий цвет
- Твёрдость по Шору по шкале D 55
- Установочные винты DIN 916
- Оцинкованная сталь
Нержавеющая сталь AISI 316L A4
- Гладкая поверхность
- Контур
- Термопластичный эластомер (TPE)
- материал, соответствующий требованиям FDA F
- Рабочая температура от -30 °C до +80 °C
- Синий цвет
- Твёрдость по Шору по шкале D 50
- Установочные винты DIN 916
- Нержавеющая сталь
Информация
Двухконтурные муфты GN 2250 соединяют штифты и компенсируют осевые, радиальные и угловые смещения. Специальная конструкция обладает эффектом глушения ударных нагрузок и вибрации, обеспечивает тепловую и электрическую изоляцию подсоединённых штифтов, а также гарантирует слаженную работу.
Вариант исполнения из нержавеющей стали AISI 316L особенно подходит для применения в крайне коррозионных средах и благодаря двойным контурам, выполненным из материала, соответствующего требованиям FDA, также для применения в пищевой промышленности.
Техническая информация
