Т-образные угловые зажимы для линейного привода

Алюминий

Таблица (PDF)

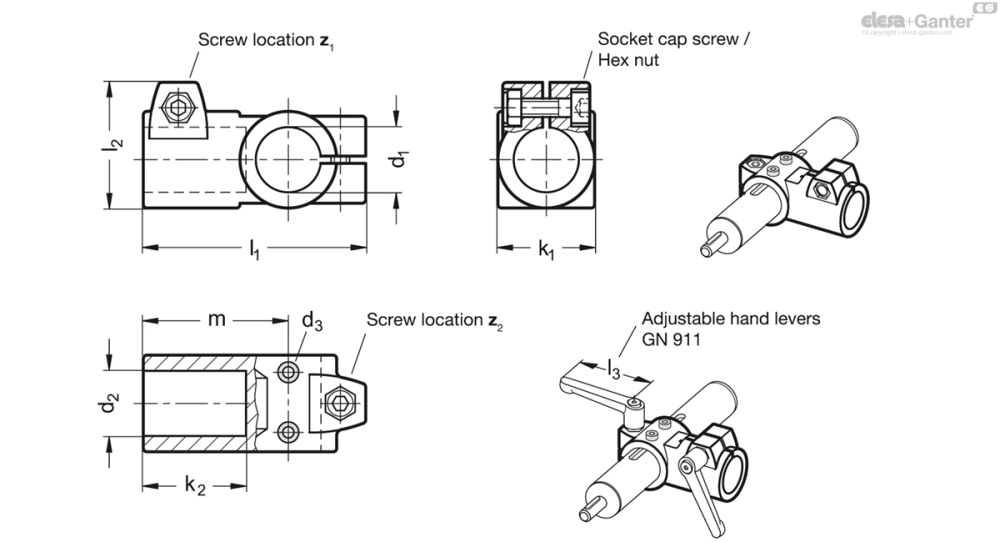

GN 192.1 — Т-образные угловые зажимы для линейного привода

GN 192.1

Таблица моделей — Т-образные угловые зажимы для линейного привода

Артикул	d_1Bore without sleeve bearing	d_1Bore with sleeve bearing	d₂	k_1Clamping length	d₃	k_2Clamping length	l₁	l₂	m	z_1Screw location	z_2Screw location	Рекомендуемый вспомогательный ручной рычаг GN 911 для z1 l3	Рекомендуемый вспомогательный ручной рычаг GN 911 для z2 l3	Вес (г)
GN 192.1-B30-B30-40-2-S	B 30	-	B 30	40	M 4	42.5	92	52	60	M8-25	M8-25	63 \| 78	63 \| 78	185
GN 192.1-B30-B30-56-2-S	B 30	-	B 30	56	M 4	62	130	68	90	M10-35	M10-35	-	-	661
GN 192.1-B40-B40-56-2-S	B 40	-	B 40	56	M 5	62	130	68	90	M10-35	M10-35	78 \| 92	92	450
GN 192.1-B40-B40-65-2-S	B 40	-	B 40	65	M 5	75	148	77.5	103	M10-50	M10-50	92	-	922
GN 192.1-B50-B50-65-2-S	B 50	-	B 50	65	M 6	75	148	77.5	103	M10-50	M10-50	78 \| 92	78 \| 92	620
GN 192.1-B60-B60-80-2-S	B 60	-	B 60	80	M 8	80	177	92	125	M10-50	M10-50	78 \| 92	-	1260
GN 192.1-G30-B30-40-2-S	-	G 30	B 30	40	M 4	42.5	92	52	60	M8-25	M8-25	63 \| 78	63 \| 78	185
GN 192.1-G30-B30-56-2-S	-	G 30	B 30	56	M 4	62	130	68	90	M10-35	M10-35	-	-	661
GN 192.1-G40-B40-56-2-S	-	G 40	B 40	56	M 5	62	130	68	90	M10-35	M10-35	78 \| 92	92	450
GN 192.1-G40-B40-65-2-S	-	G 40	B 40	65	M 5	75	148	77.5	103	M10-50	M10-50	92	-	922
GN 192.1-G50-B50-65-2-S	-	G 50	B 50	65	M 6	75	148	77.5	103	M10-50	M10-50	78 \| 92	78 \| 92	620
GN 192.1-G60-B60-80-2-S	-	G 60	B 60	80	M 8	80	177	92	125	M10-50	M10-50	78 \| 92	-	1260

3D-модель Технические данные (PDF)

Характеристики

Идентификационный номер

№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912

Алюминий

С пластиковым покрытием

Чёрный цвет, RAL 9005, текстурированная отделка S

Втулочный подшипник

Пластик (ПТФЭ)

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Самоблокирующиеся при помощи полиамидного кольца

Информация

Т-образные угловые зажимы линейного привода GN 192.1 основаны на Т-образных угловых соединительных зажимах. Предусмотренные дополнительно крепёжные отверстия используются для соединения со шпонкой линейного привода. Отверстия с обозначением G оснащены втулочными подшипниками.

При расположении винтов z₂ зазор отверстия направляющей d₁ можно регулировать, или зажимы линейного привода можно зажать после регулировки.

Для быстрого зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки, GN 911 перечисленные в таблице в качестве принадлежностей.
