Серия GN 18

GN 18-TK

Регулируемые опоры

Нержавеющая сталь, соответствуют требованиям FDA

с гайкой, лыска под ключ в основании

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. The FOOD AND DRUG ADMINISTRATION is a federal agency of the United States Department of Health and Human Services, one of the United States’ executive departments. The FDA is responsible for many things including food safety. The FDA has a positive list of substances that are allowed to come into contact with foods and beverages. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 18

GN 18-S

GN 18-S

Регулируемые опоры

Нержавеющая сталь, соответствуют требованиям FDA
GN 18-SK

GN 18-SK

Регулируемые опоры

Нержавеющая сталь, соответствуют требованиям FDA
GN 18-T

GN 18-T

Регулируемые опоры

Нержавеющая сталь, соответствуют требованиям FDA
GN 18-TK

GN 18-TK

Регулируемые опоры

Нержавеющая сталь, соответствуют требованиям FDA

Изображения

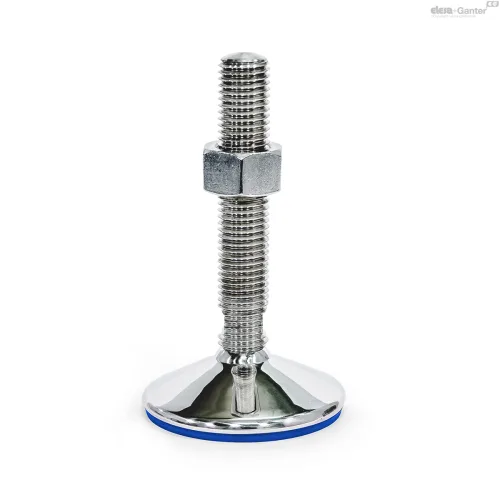

GN 18-TK — Регулируемые опоры GN 18-TK — Регулируемые опоры GN 18-TK — Регулируемые опоры

Схемы

Схема GN 18-TK

GN 18-TK

Таблица моделей — Регулируемые опоры

Артикул
s
Вес (г) В корзину
GN 18-60-M16-75-C3-TK 60 M 16 75 37 2 12 32 14 239
GN 18-60-M16-75-C4-TK 60 M 16 75 37 2 12 32 14 239
GN 18-60-M16-75-C7-TK 60 M 16 75 37 2 12 32 14 239
GN 18-60-M16-100-C3-TK 60 M 16 100 37 2 12 32 14 272
GN 18-60-M16-100-C4-TK 60 M 16 100 37 2 12 32 14 272
GN 18-60-M16-100-C7-TK 60 M 16 100 37 2 12 32 14 272
GN 18-60-M16-125-C3-TK 60 M 16 125 37 2 12 32 14 305
GN 18-60-M16-125-C4-TK 60 M 16 125 37 2 12 32 14 305
GN 18-60-M16-125-C7-TK 60 M 16 125 37 2 12 32 14 305
GN 18-60-M16-150-C3-TK 60 M 16 150 37 2 12 32 14 341
GN 18-60-M16-150-C4-TK 60 M 16 150 37 2 12 32 14 341
GN 18-60-M16-150-C7-TK 60 M 16 150 37 2 12 32 14 341
GN 18-60-M16-200-C3-TK 60 M 16 200 37 2 12 32 14 405
GN 18-60-M16-200-C4-TK 60 M 16 200 37 2 12 32 14 405
GN 18-60-M16-200-C7-TK 60 M 16 200 37 2 12 32 14 405
GN 18-60-M16-250-C3-TK 60 M 16 250 37 2 12 32 14 470
GN 18-60-M16-250-C4-TK 60 M 16 250 37 2 12 32 14 470
GN 18-60-M16-250-C7-TK 60 M 16 250 37 2 12 32 14 470
GN 18-80-M16-75-C3-TK 80 M 16 75 39 2 12 26 14 312
GN 18-80-M16-75-C4-TK 80 M 16 75 39 2 12 26 14 312
GN 18-80-M16-75-C7-TK 80 M 16 75 39 2 12 26 14 312
GN 18-80-M16-100-C3-TK 80 M 16 100 39 2 12 26 14 345
GN 18-80-M16-100-C4-TK 80 M 16 100 39 2 12 26 14 345
GN 18-80-M16-100-C7-TK 80 M 16 100 39 2 12 26 14 345
GN 18-80-M16-125-C3-TK 80 M 16 125 39 2 12 26 14 378
GN 18-80-M16-125-C4-TK 80 M 16 125 39 2 12 26 14 378
GN 18-80-M16-125-C7-TK 80 M 16 125 39 2 12 26 14 378
GN 18-80-M16-150-C3-TK 80 M 16 150 39 2 12 26 14 414
GN 18-80-M16-150-C4-TK 80 M 16 150 39 2 12 26 14 414
GN 18-80-M16-150-C7-TK 80 M 16 150 39 2 12 26 14 414
GN 18-80-M16-200-C3-TK 80 M 16 200 39 2 12 26 14 478
GN 18-80-M16-200-C4-TK 80 M 16 200 39 2 12 26 14 478
GN 18-80-M16-200-C7-TK 80 M 16 200 39 2 12 26 14 478
GN 18-80-M16-250-C3-TK 80 M 16 250 39 2 12 26 14 543
GN 18-80-M16-250-C4-TK 80 M 16 250 39 2 12 26 14 543
GN 18-80-M16-250-C7-TK 80 M 16 250 39 2 12 26 14 543
GN 18-80-M20-75-C3-TK 80 M 20 75 39 2 15 26 32 358
GN 18-80-M20-75-C4-TK 80 M 20 75 39 2 15 26 32 358
GN 18-80-M20-75-C7-TK 80 M 20 75 39 2 15 26 32 358
GN 18-80-M20-100-C3-TK 80 M 20 100 39 2 15 26 32 410
GN 18-80-M20-100-C4-TK 80 M 20 100 39 2 15 26 32 410
GN 18-80-M20-100-C7-TK 80 M 20 100 39 2 15 26 32 410
GN 18-80-M20-125-C3-TK 80 M 20 125 39 2 15 26 32 461
GN 18-80-M20-125-C4-TK 80 M 20 125 39 2 15 26 32 461
GN 18-80-M20-125-C7-TK 80 M 20 125 39 2 15 26 32 461
GN 18-80-M20-150-C3-TK 80 M 20 150 39 2 15 26 32 516
GN 18-80-M20-150-C4-TK 80 M 20 150 39 2 15 26 32 516
GN 18-80-M20-150-C7-TK 80 M 20 150 39 2 15 26 32 516
GN 18-80-M20-200-C3-TK 80 M 20 200 39 2 15 26 32 616
GN 18-80-M20-200-C4-TK 80 M 20 200 39 2 15 26 32 616
GN 18-80-M20-200-C7-TK 80 M 20 200 39 2 15 26 32 616
GN 18-80-M20-250-C3-TK 80 M 20 250 39 2 15 26 32 719
GN 18-80-M20-250-C4-TK 80 M 20 250 39 2 15 26 32 719
GN 18-80-M20-250-C7-TK 80 M 20 250 39 2 15 26 32 719
GN 18-80-M24-100-C3-TK 80 M 24 100 41 2 19 26 36 519
GN 18-80-M24-100-C4-TK 80 M 24 100 41 2 19 26 36 519
GN 18-80-M24-100-C7-TK 80 M 24 100 41 2 19 26 36 519
GN 18-80-M24-125-C3-TK 80 M 24 125 41 2 19 26 36 594
GN 18-80-M24-125-C4-TK 80 M 24 125 41 2 19 26 36 594
GN 18-80-M24-125-C7-TK 80 M 24 125 41 2 19 26 36 594
GN 18-80-M24-150-C3-TK 80 M 24 150 41 2 19 26 36 670
GN 18-80-M24-150-C4-TK 80 M 24 150 41 2 19 26 36 670
GN 18-80-M24-150-C7-TK 80 M 24 150 41 2 19 26 36 670
GN 18-80-M24-200-C3-TK 80 M 24 200 41 2 19 26 36 819
GN 18-80-M24-200-C4-TK 80 M 24 200 41 2 19 26 36 819
GN 18-80-M24-200-C7-TK 80 M 24 200 41 2 19 26 36 819
GN 18-80-M24-300-C3-TK 80 M 24 300 41 2 19 26 36 1119
GN 18-80-M24-300-C4-TK 80 M 24 300 41 2 19 26 36 1119
GN 18-80-M24-300-C7-TK 80 M 24 300 41 2 19 26 36 1119
GN 18-100-M16-75-C3-TK 100 M 16 75 41 2 12 22 24 407
GN 18-100-M16-75-C4-TK 100 M 16 75 41 2 12 22 24 407
GN 18-100-M16-75-C7-TK 100 M 16 75 41 2 12 22 24 407
GN 18-100-M16-100-C3-TK 100 M 16 100 41 2 12 22 24 440
GN 18-100-M16-100-C4-TK 100 M 16 100 41 2 12 22 24 440
GN 18-100-M16-100-C7-TK 100 M 16 100 41 2 12 22 24 440
GN 18-100-M16-125-C3-TK 100 M 16 125 41 2 12 22 24 473
GN 18-100-M16-125-C4-TK 100 M 16 125 41 2 12 22 24 473
GN 18-100-M16-125-C7-TK 100 M 16 125 41 2 12 22 24 473
GN 18-100-M16-150-C3-TK 100 M 16 150 41 2 12 22 24 509
GN 18-100-M16-150-C4-TK 100 M 16 150 41 2 12 22 24 509
GN 18-100-M16-150-C7-TK 100 M 16 150 41 2 12 22 24 509
GN 18-100-M16-200-C3-TK 100 M 16 200 41 2 12 22 24 573
GN 18-100-M16-200-C4-TK 100 M 16 200 41 2 12 22 24 573
GN 18-100-M16-200-C7-TK 100 M 16 200 41 2 12 22 24 573
GN 18-100-M16-250-C3-TK 100 M 16 250 41 2 12 22 24 638
GN 18-100-M16-250-C4-TK 100 M 16 250 41 2 12 22 24 638
GN 18-100-M16-250-C7-TK 100 M 16 250 41 2 12 22 24 638
GN 18-100-M20-75-C3-TK 100 M 20 75 41 2 15 22 26 453
GN 18-100-M20-75-C4-TK 100 M 20 75 41 2 15 22 26 453
GN 18-100-M20-75-C7-TK 100 M 20 75 41 2 15 22 26 453
GN 18-100-M20-100-C3-TK 100 M 20 100 41 2 15 22 26 505
GN 18-100-M20-100-C4-TK 100 M 20 100 41 2 15 22 26 505
GN 18-100-M20-100-C7-TK 100 M 20 100 41 2 15 22 26 505
GN 18-100-M20-125-C3-TK 100 M 20 125 41 2 15 22 26 556
GN 18-100-M20-125-C4-TK 100 M 20 125 41 2 15 22 26 556
GN 18-100-M20-125-C7-TK 100 M 20 125 41 2 15 22 26 556
GN 18-100-M20-150-C3-TK 100 M 20 150 41 2 15 22 26 611
GN 18-100-M20-150-C4-TK 100 M 20 150 41 2 15 22 26 611
GN 18-100-M20-150-C7-TK 100 M 20 150 41 2 15 22 26 611
GN 18-100-M20-200-C3-TK 100 M 20 200 41 2 15 22 26 711
GN 18-100-M20-200-C4-TK 100 M 20 200 41 2 15 22 26 711
GN 18-100-M20-200-C7-TK 100 M 20 200 41 2 15 22 26 711
GN 18-100-M20-250-C3-TK 100 M 20 250 41 2 15 22 26 814
GN 18-100-M20-250-C4-TK 100 M 20 250 41 2 15 22 26 814
GN 18-100-M20-250-C7-TK 100 M 20 250 41 2 15 22 26 814
GN 18-100-M24-100-C3-TK 100 M 24 100 43 2 19 22 28 614
GN 18-100-M24-100-C4-TK 100 M 24 100 43 2 19 22 28 614
GN 18-100-M24-100-C7-TK 100 M 24 100 43 2 19 22 28 614
GN 18-100-M24-125-C3-TK 100 M 24 125 43 2 19 22 28 689
GN 18-100-M24-125-C4-TK 100 M 24 125 43 2 19 22 28 689
GN 18-100-M24-125-C7-TK 100 M 24 125 43 2 19 22 28 689
GN 18-100-M24-150-C3-TK 100 M 24 150 43 2 19 22 28 764
GN 18-100-M24-150-C4-TK 100 M 24 150 43 2 19 22 28 764
GN 18-100-M24-150-C7-TK 100 M 24 150 43 2 19 22 28 764
GN 18-100-M24-200-C3-TK 100 M 24 200 43 2 19 22 28 914
GN 18-100-M24-200-C4-TK 100 M 24 200 43 2 19 22 28 914
GN 18-100-M24-200-C7-TK 100 M 24 200 43 2 19 22 28 914
GN 18-100-M24-300-C3-TK 100 M 24 300 43 2 19 22 28 1214
GN 18-100-M24-300-C4-TK 100 M 24 300 43 2 19 22 28 1214
GN 18-100-M24-300-C7-TK 100 M 24 300 43 2 19 22 28 1214
GN 18-120-M20-75-C3-TK 120 M 20 75 43 2 15 20 26 574
GN 18-120-M20-75-C4-TK 120 M 20 75 43 2 15 20 26 574
GN 18-120-M20-75-C7-TK 120 M 20 75 43 2 15 20 26 574
GN 18-120-M20-100-C3-TK 120 M 20 100 43 2 15 20 26 626
GN 18-120-M20-100-C4-TK 120 M 20 100 43 2 15 20 26 626
GN 18-120-M20-100-C7-TK 120 M 20 100 43 2 15 20 26 626
GN 18-120-M20-125-C3-TK 120 M 20 125 43 2 15 20 26 677
GN 18-120-M20-125-C4-TK 120 M 20 125 43 2 15 20 26 677
GN 18-120-M20-125-C7-TK 120 M 20 125 43 2 15 20 26 677
GN 18-120-M20-150-C3-TK 120 M 20 150 43 2 15 20 26 732
GN 18-120-M20-150-C4-TK 120 M 20 150 43 2 15 20 26 732
GN 18-120-M20-150-C7-TK 120 M 20 150 43 2 15 20 26 732
GN 18-120-M20-200-C3-TK 120 M 20 200 43 2 15 20 26 832
GN 18-120-M20-200-C4-TK 120 M 20 200 43 2 15 20 26 832
GN 18-120-M20-200-C7-TK 120 M 20 200 43 2 15 20 26 832
GN 18-120-M20-250-C3-TK 120 M 20 250 43 2 15 20 26 935
GN 18-120-M20-250-C4-TK 120 M 20 250 43 2 15 20 26 935
GN 18-120-M20-250-C7-TK 120 M 20 250 43 2 15 20 26 935
GN 18-120-M24-100-C3-TK 120 M 24 100 46 2 19 20 26 735
GN 18-120-M24-100-C4-TK 120 M 24 100 46 2 19 20 26 735
GN 18-120-M24-100-C7-TK 120 M 24 100 46 2 19 20 26 735
GN 18-120-M24-125-C3-TK 120 M 24 125 46 2 19 20 26 810
GN 18-120-M24-125-C4-TK 120 M 24 125 46 2 19 20 26 810
GN 18-120-M24-125-C7-TK 120 M 24 125 46 2 19 20 26 810
GN 18-120-M24-150-C3-TK 120 M 24 150 46 2 19 20 26 886
GN 18-120-M24-150-C4-TK 120 M 24 150 46 2 19 20 26 886
GN 18-120-M24-150-C7-TK 120 M 24 150 46 2 19 20 26 886
GN 18-120-M24-200-C3-TK 120 M 24 200 46 2 19 20 26 1035
GN 18-120-M24-200-C4-TK 120 M 24 200 46 2 19 20 26 1035
GN 18-120-M24-200-C7-TK 120 M 24 200 46 2 19 20 26 1035
GN 18-120-M24-300-C3-TK 120 M 24 300 46 2 19 20 26 1335
GN 18-120-M24-300-C4-TK 120 M 24 300 46 2 19 20 26 1335
GN 18-120-M24-300-C7-TK 120 M 24 300 46 2 19 20 26 1335
3D-модель Технические данные (PDF)

Характеристики

Тип (опорная пластина)

  • Тип C3: полированная, вулканизированная резина,чёрный цвет
  • Тип C4: полированная, вулканизированная резина, белый
  • Тип C7: полированная, вулканизированная резина, Синий цвет

Варианты исполнения резьбовых стержней

  • Вариант исполнения S: без гайки, внешний шестигранник в основании
  • Вариант исполнения SK: с гайкой, внешний шестигранник в основании
  • Вариант исполнения T: без гайки, лыска под ключ в основании
  • Вариант исполнения TK: с гайкой, лыска под ключ в основании

Опорная пластина

Нержавеющая сталь AISI 316L

Резьбовая шпилька

Нержавеющая сталь AISI 316L

Шестигранная гайка ISO 4032

Нержавеющая сталь

Резиновая подкладка

  • Бутадиенакрилонитрильный каучук (NBR)
  • чёрный цвет для Типа C3
  • Синий цвет для Типа C7
  • Силиконовый каучук (MVQ)
  • Белый цвет для Типа C4
  • Материал, соответствующий требованиям FDA
  • Твёрдость по Шору А 85 ± 5
  • вулканизированная

Информация

Регулируемые опоры GN 18 особенно подходят для использования в агрессивных условиях окружающей среды.

Наклонные поверхности для стока жидкости и высококачественная поверхность опорной пластины упрощают очистку и предотвращают скопление пыли или грязи. Соответствующая требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA) вулканизированная резиновая подложка герметизирует основание по отношению к опорной поверхности и позволяет использовать опоры, например, в пищевой или фармацевтической промышленности.

Регулируемые опоры поставляются в собранном виде, их нельзя разбирать.

Техническая информация

Номинальная нагрузка регулируемых опор

MD17_BL-46724-0
d1d2Статическая нагрузка Fs в кН
--Варианты исполнения резьбовых стержней
--S / SKT / TK
60M 88-
60M 108-
60M 1214-
60M 16-14
80M 88-
80M 108-
80M 1214-
80M 16-14
80M 20-32
80M 24-36
100M 88-
100M 108-
100M 1216-
100M 16-24
100M 20-26
100M 24-28
120M 20-26
120M 24-26
120M 30-26

Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине. Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.

Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.

Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.

Данные, указанные применительно к прочности, являются необязывающими ориентировочными значениями, не предполагающими какую-либо ответственность. Они не влекут за собой возникновения гарантийных обязательств в плане качества.

Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.

Варианты исполнения резьбовых стержней

Варианты исполнения резьбовых стержней
внешний шестигранник в основанииЛыска под ключ в основании
____logo__17_NA-39984-0______logo__17_NA-39980-0__
S: без гайкойT: без гайкой
SK: с контргайкойTK: с контргайкой
(M 8...M 12)(M 16...M 24)

Вопрос о продукции

Спросите о серии GN 18-TK — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

GN 18-TK — Регулируемые опоры

Чертёж GN 18-TK
