Серия GN 17

GN 17-T

Регулируемые опоры

Нержавеющая сталь, соответствуют требованиям FDA

без гайки, лыска под ключ в основании

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. The FOOD AND DRUG ADMINISTRATION is a federal agency of the United States Department of Health and Human Services, one of the United States’ executive departments. The FDA is responsible for many things including food safety. The FDA has a positive list of substances that are allowed to come into contact with foods and beverages. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 17

GN 17-S

GN 17-S

Регулируемые опоры

Нержавеющая сталь, соответствуют требованиям FDA
GN 17-SK

GN 17-SK

Регулируемые опоры

Нержавеющая сталь, соответствуют требованиям FDA
GN 17-T

GN 17-T

Регулируемые опоры

Нержавеющая сталь, соответствуют требованиям FDA
GN 17-TK

GN 17-TK

Регулируемые опоры

Нержавеющая сталь, соответствуют требованиям FDA
GN 17-V

GN 17-V

Регулируемые опоры

Нержавеющая сталь, соответствуют требованиям FDA
GN 17-VK

GN 17-VK

Регулируемые опоры

Нержавеющая сталь, соответствуют требованиям FDA
GN 17-W

GN 17-W

Регулируемые опоры

Нержавеющая сталь, соответствуют требованиям FDA

Изображения

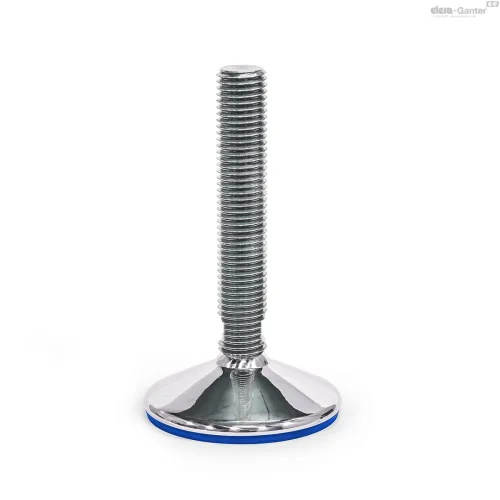

GN 17-T — Регулируемые опоры GN 17-T — Регулируемые опоры GN 17-T — Регулируемые опоры

Схемы

Схема GN 17-T

GN 17-T

Таблица моделей — Регулируемые опоры

Артикул
s
Вес (г) В корзину
GN 17-60-M16-75-C3-T 60 M 16 75 37 2 12 32 14 209
GN 17-60-M16-75-C4-T 60 M 16 75 37 2 12 32 14 209
GN 17-60-M16-75-C7-T 60 M 16 75 37 2 12 32 14 209
GN 17-60-M16-100-C3-T 60 M 16 100 37 2 12 32 14 242
GN 17-60-M16-100-C4-T 60 M 16 100 37 2 12 32 14 242
GN 17-60-M16-100-C7-T 60 M 16 100 37 2 12 32 14 242
GN 17-60-M16-125-C3-T 60 M 16 125 37 2 12 32 14 274
GN 17-60-M16-125-C4-T 60 M 16 125 37 2 12 32 14 274
GN 17-60-M16-125-C7-T 60 M 16 125 37 2 12 32 14 274
GN 17-60-M16-150-C3-T 60 M 16 150 37 2 12 32 14 306
GN 17-60-M16-150-C4-T 60 M 16 150 37 2 12 32 14 306
GN 17-60-M16-150-C7-T 60 M 16 150 37 2 12 32 14 306
GN 17-60-M16-200-C3-T 60 M 16 200 37 2 12 32 14 370
GN 17-60-M16-200-C4-T 60 M 16 200 37 2 12 32 14 370
GN 17-60-M16-200-C7-T 60 M 16 200 37 2 12 32 14 370
GN 17-60-M16-250-C3-T 60 M 16 250 37 2 12 32 14 434
GN 17-60-M16-250-C4-T 60 M 16 250 37 2 12 32 14 434
GN 17-60-M16-250-C7-T 60 M 16 250 37 2 12 32 14 434
GN 17-80-M16-75-C3-T 80 M 16 75 39 2 12 26 14 282
GN 17-80-M16-75-C4-T 80 M 16 75 39 2 12 26 14 282
GN 17-80-M16-75-C7-T 80 M 16 75 39 2 12 26 14 282
GN 17-80-M16-100-C3-T 80 M 16 100 39 2 12 26 14 315
GN 17-80-M16-100-C4-T 80 M 16 100 39 2 12 26 14 315
GN 17-80-M16-100-C7-T 80 M 16 100 39 2 12 26 14 315
GN 17-80-M16-125-C3-T 80 M 16 125 39 2 12 26 14 347
GN 17-80-M16-125-C4-T 80 M 16 125 39 2 12 26 14 347
GN 17-80-M16-125-C7-T 80 M 16 125 39 2 12 26 14 347
GN 17-80-M16-150-C3-T 80 M 16 150 39 2 12 26 14 379
GN 17-80-M16-150-C4-T 80 M 16 150 39 2 12 26 14 379
GN 17-80-M16-150-C7-T 80 M 16 150 39 2 12 26 14 379
GN 17-80-M16-200-C3-T 80 M 16 200 39 2 12 26 14 443
GN 17-80-M16-200-C4-T 80 M 16 200 39 2 12 26 14 443
GN 17-80-M16-200-C7-T 80 M 16 200 39 2 12 26 14 443
GN 17-80-M16-250-C3-T 80 M 16 250 39 2 12 26 14 507
GN 17-80-M16-250-C4-T 80 M 16 250 39 2 12 26 14 507
GN 17-80-M16-250-C7-T 80 M 16 250 39 2 12 26 14 507
GN 17-80-M20-75-C3-T 80 M 20 75 39 2 15 26 32 338
GN 17-80-M20-75-C4-T 80 M 20 75 39 2 15 26 32 338
GN 17-80-M20-75-C7-T 80 M 20 75 39 2 15 26 32 338
GN 17-80-M20-100-C3-T 80 M 20 100 39 2 15 26 32 397
GN 17-80-M20-100-C4-T 80 M 20 100 39 2 15 26 32 397
GN 17-80-M20-100-C7-T 80 M 20 100 39 2 15 26 32 397
GN 17-80-M20-125-C3-T 80 M 20 125 39 2 15 26 32 447
GN 17-80-M20-125-C4-T 80 M 20 125 39 2 15 26 32 447
GN 17-80-M20-125-C7-T 80 M 20 125 39 2 15 26 32 447
GN 17-80-M20-150-C3-T 80 M 20 150 39 2 15 26 32 498
GN 17-80-M20-150-C4-T 80 M 20 150 39 2 15 26 32 498
GN 17-80-M20-150-C7-T 80 M 20 150 39 2 15 26 32 498
GN 17-80-M20-200-C3-T 80 M 20 200 39 2 15 26 32 598
GN 17-80-M20-200-C4-T 80 M 20 200 39 2 15 26 32 598
GN 17-80-M20-200-C7-T 80 M 20 200 39 2 15 26 32 598
GN 17-80-M20-250-C3-T 80 M 20 250 39 2 15 26 32 698
GN 17-80-M20-250-C4-T 80 M 20 250 39 2 15 26 32 698
GN 17-80-M20-250-C7-T 80 M 20 250 39 2 15 26 32 698
GN 17-80-M24-100-C3-T 80 M 24 100 41 2 19 26 36 505
GN 17-80-M24-100-C4-T 80 M 24 100 41 2 19 26 36 505
GN 17-80-M24-100-C7-T 80 M 24 100 41 2 19 26 36 505
GN 17-80-M24-125-C3-T 80 M 24 125 41 2 19 26 36 585
GN 17-80-M24-125-C4-T 80 M 24 125 41 2 19 26 36 585
GN 17-80-M24-125-C7-T 80 M 24 125 41 2 19 26 36 585
GN 17-80-M24-150-C3-T 80 M 24 150 41 2 19 26 36 651
GN 17-80-M24-150-C4-T 80 M 24 150 41 2 19 26 36 651
GN 17-80-M24-150-C7-T 80 M 24 150 41 2 19 26 36 651
GN 17-80-M24-200-C3-T 80 M 24 200 41 2 19 26 36 797
GN 17-80-M24-200-C4-T 80 M 24 200 41 2 19 26 36 797
GN 17-80-M24-200-C7-T 80 M 24 200 41 2 19 26 36 797
GN 17-80-M24-300-C3-T 80 M 24 300 41 2 19 26 36 1347
GN 17-80-M24-300-C4-T 80 M 24 300 41 2 19 26 36 1347
GN 17-80-M24-300-C7-T 80 M 24 300 41 2 19 26 36 1347
GN 17-100-M16-75-C3-T 100 M 16 75 41 2 12 22 24 377
GN 17-100-M16-75-C4-T 100 M 16 75 41 2 12 22 24 377
GN 17-100-M16-75-C7-T 100 M 16 75 41 2 12 22 24 377
GN 17-100-M16-100-C3-T 100 M 16 100 41 2 12 22 24 410
GN 17-100-M16-100-C4-T 100 M 16 100 41 2 12 22 24 410
GN 17-100-M16-100-C7-T 100 M 16 100 41 2 12 22 24 410
GN 17-100-M16-125-C3-T 100 M 16 125 41 2 12 22 24 442
GN 17-100-M16-125-C4-T 100 M 16 125 41 2 12 22 24 442
GN 17-100-M16-125-C7-T 100 M 16 125 41 2 12 22 24 442
GN 17-100-M16-150-C3-T 100 M 16 150 41 2 12 22 24 474
GN 17-100-M16-150-C4-T 100 M 16 150 41 2 12 22 24 474
GN 17-100-M16-150-C7-T 100 M 16 150 41 2 12 22 24 474
GN 17-100-M16-200-C3-T 100 M 16 200 41 2 12 22 24 538
GN 17-100-M16-200-C4-T 100 M 16 200 41 2 12 22 24 538
GN 17-100-M16-200-C7-T 100 M 16 200 41 2 12 22 24 538
GN 17-100-M16-250-C3-T 100 M 16 250 41 2 12 22 24 602
GN 17-100-M16-250-C4-T 100 M 16 250 41 2 12 22 24 602
GN 17-100-M16-250-C7-T 100 M 16 250 41 2 12 22 24 602
GN 17-100-M20-75-C3-T 100 M 20 75 41 2 15 22 26 433
GN 17-100-M20-75-C4-T 100 M 20 75 41 2 15 22 26 433
GN 17-100-M20-75-C7-T 100 M 20 75 41 2 15 22 26 433
GN 17-100-M20-100-C3-T 100 M 20 100 41 2 15 22 26 492
GN 17-100-M20-100-C4-T 100 M 20 100 41 2 15 22 26 492
GN 17-100-M20-100-C7-T 100 M 20 100 41 2 15 22 26 492
GN 17-100-M20-125-C3-T 100 M 20 125 41 2 15 22 26 542
GN 17-100-M20-125-C4-T 100 M 20 125 41 2 15 22 26 542
GN 17-100-M20-125-C7-T 100 M 20 125 41 2 15 22 26 542
GN 17-100-M20-150-C3-T 100 M 20 150 41 2 15 22 26 593
GN 17-100-M20-150-C4-T 100 M 20 150 41 2 15 22 26 593
GN 17-100-M20-150-C7-T 100 M 20 150 41 2 15 22 26 593
GN 17-100-M20-200-C3-T 100 M 20 200 41 2 15 22 26 693
GN 17-100-M20-200-C4-T 100 M 20 200 41 2 15 22 26 693
GN 17-100-M20-200-C7-T 100 M 20 200 41 2 15 22 26 693
GN 17-100-M20-250-C3-T 100 M 20 250 41 2 15 22 26 794
GN 17-100-M20-250-C4-T 100 M 20 250 41 2 15 22 26 794
GN 17-100-M20-250-C7-T 100 M 20 250 41 2 15 22 26 794
GN 17-100-M24-100-C3-T 100 M 24 100 43 2 19 22 28 600
GN 17-100-M24-100-C4-T 100 M 24 100 43 2 19 22 28 600
GN 17-100-M24-100-C7-T 100 M 24 100 43 2 19 22 28 600
GN 17-100-M24-125-C3-T 100 M 24 125 43 2 19 22 28 680
GN 17-100-M24-125-C4-T 100 M 24 125 43 2 19 22 28 680
GN 17-100-M24-125-C7-T 100 M 24 125 43 2 19 22 28 680
GN 17-100-M24-150-C3-T 100 M 24 150 43 2 19 22 28 746
GN 17-100-M24-150-C4-T 100 M 24 150 43 2 19 22 28 746
GN 17-100-M24-150-C7-T 100 M 24 150 43 2 19 22 28 746
GN 17-100-M24-200-C3-T 100 M 24 200 43 2 19 22 28 892
GN 17-100-M24-200-C4-T 100 M 24 200 43 2 19 22 28 892
GN 17-100-M24-200-C7-T 100 M 24 200 43 2 19 22 28 892
GN 17-100-M24-300-C3-T 100 M 24 300 43 2 19 22 28 1442
GN 17-100-M24-300-C4-T 100 M 24 300 43 2 19 22 28 1442
GN 17-100-M24-300-C7-T 100 M 24 300 43 2 19 22 28 1442
GN 17-120-M20-75-C3-T 120 M 20 75 43 2 15 20 26 554
GN 17-120-M20-75-C4-T 120 M 20 75 43 2 15 20 26 554
GN 17-120-M20-75-C7-T 120 M 20 75 43 2 15 20 26 554
GN 17-120-M20-100-C3-T 120 M 20 100 43 2 15 20 26 613
GN 17-120-M20-100-C4-T 120 M 20 100 43 2 15 20 26 613
GN 17-120-M20-100-C7-T 120 M 20 100 43 2 15 20 26 613
GN 17-120-M20-125-C3-T 120 M 20 125 43 2 15 20 26 663
GN 17-120-M20-125-C4-T 120 M 20 125 43 2 15 20 26 663
GN 17-120-M20-125-C7-T 120 M 20 125 43 2 15 20 26 663
GN 17-120-M20-150-C3-T 120 M 20 150 43 2 15 20 26 714
GN 17-120-M20-150-C4-T 120 M 20 150 43 2 15 20 26 714
GN 17-120-M20-150-C7-T 120 M 20 150 43 2 15 20 26 714
GN 17-120-M20-200-C3-T 120 M 20 200 43 2 15 20 26 814
GN 17-120-M20-200-C4-T 120 M 20 200 43 2 15 20 26 814
GN 17-120-M20-200-C7-T 120 M 20 200 43 2 15 20 26 814
GN 17-120-M20-250-C3-T 120 M 20 250 43 2 15 20 26 914
GN 17-120-M20-250-C4-T 120 M 20 250 43 2 15 20 26 914
GN 17-120-M20-250-C7-T 120 M 20 250 43 2 15 20 26 914
GN 17-120-M24-100-C3-T 120 M 24 100 46 2 19 20 26 721
GN 17-120-M24-100-C4-T 120 M 24 100 46 2 19 20 26 721
GN 17-120-M24-100-C7-T 120 M 24 100 46 2 19 20 26 721
GN 17-120-M24-125-C3-T 120 M 24 125 46 2 19 20 26 801
GN 17-120-M24-125-C4-T 120 M 24 125 46 2 19 20 26 801
GN 17-120-M24-125-C7-T 120 M 24 125 46 2 19 20 26 801
GN 17-120-M24-150-C3-T 120 M 24 150 46 2 19 20 26 867
GN 17-120-M24-150-C4-T 120 M 24 150 46 2 19 20 26 867
GN 17-120-M24-150-C7-T 120 M 24 150 46 2 19 20 26 867
GN 17-120-M24-200-C3-T 120 M 24 200 46 2 19 20 26 1013
GN 17-120-M24-200-C4-T 120 M 24 200 46 2 19 20 26 1013
GN 17-120-M24-200-C7-T 120 M 24 200 46 2 19 20 26 1013
GN 17-120-M24-300-C3-T 120 M 24 300 46 2 19 20 26 1563
GN 17-120-M24-300-C4-T 120 M 24 300 46 2 19 20 26 1563
GN 17-120-M24-300-C7-T 120 M 24 300 46 2 19 20 26 1563
GN 17-120-M30-100-C3-T 120 M 30 100 50 2 24 20 26 964
GN 17-120-M30-100-C4-T 120 M 30 100 50 2 24 20 26 964
GN 17-120-M30-100-C7-T 120 M 30 100 50 2 24 20 26 964
GN 17-120-M30-125-C3-T 120 M 30 125 50 2 24 20 26 1060
GN 17-120-M30-125-C4-T 120 M 30 125 50 2 24 20 26 1060
GN 17-120-M30-125-C7-T 120 M 30 125 50 2 24 20 26 1060
GN 17-120-M30-150-C3-T 120 M 30 150 50 2 24 20 26 1178
GN 17-120-M30-150-C4-T 120 M 30 150 50 2 24 20 26 1178
GN 17-120-M30-150-C7-T 120 M 30 150 50 2 24 20 26 1178
GN 17-120-M30-200-C3-T 120 M 30 200 50 2 24 20 26 1415
GN 17-120-M30-200-C4-T 120 M 30 200 50 2 24 20 26 1415
GN 17-120-M30-200-C7-T 120 M 30 200 50 2 24 20 26 1415
GN 17-120-M30-300-C3-T 120 M 30 300 50 2 24 20 26 1926
GN 17-120-M30-300-C4-T 120 M 30 300 50 2 24 20 26 1926
GN 17-120-M30-300-C7-T 120 M 30 300 50 2 24 20 26 1926
3D-модель Технические данные (PDF)

Характеристики

Тип (опорная пластина)

  • Тип C3: полированная, вулканизированная резина,чёрный цвет
  • Тип C4: полированная, вулканизированная резина, белый
  • Тип C7: полированная, вулканизированная резина, Синий цвет

Варианты исполнения резьбовых стержней

  • Вариант исполнения S: без гайки, внешний шестигранник в основании
  • Вариант исполнения SK: с гайкой, внешний шестигранник в основании
  • Вариант исполнения T: без гайки, лыска под ключ в основании
  • Вариант исполнения TK: с гайкой, лыска под ключ в основании
  • Вариант исполнения V : без гайки, с внешним шестигранником сверху, с гранью под ключ в основании
  • Вариант исполнения VK: с гайкой, с внешним шестигранником сверху, с гранью под ключ в основании
  • Вариант исполнения W: с регулируемой муфтой, с закрытой резьбой, с гранью под ключ в основании

Опорная пластина

Нержавеющая сталь AISI 304

Резьбовая шпилька

Нержавеющая сталь AISI 303

Шестигранная гайка ISO 4032

Нержавеющая сталь

Резиновая подкладка

  • чёрный цвет / Синий цвет: Бутадиенакрилонитрильный каучук (NBR)
  • белый: Силиконовый каучук (MVQ)
  • Материал, соответствующий требованиям FDA
  • Твёрдость по Шору А 85 ± 5
  • вулканизированная

Информация

Регулируемые опоры GN 17 подходят для использования в агрессивных условиях окружающей среды.

Наклонные поверхности для стока жидкости и высококачественная поверхность опорной пластины упрощают очистку и предотвращают скопление пыли или грязи. Соответствующая требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA) вулканизированная резиновая подложка герметизирует основание по отношению к опорной поверхности и позволяет использовать опоры, например, в пищевой или фармацевтической промышленности.

Регулируемые опоры поставляются в собранном виде, их нельзя разбирать.

Техническая информация

Номинальная нагрузка регулируемых опор

MD17_BL-46724-0
d1d2Статическая нагрузка Fs в кН
--Варианты исполнения резьбовых стержней
--S / SKT / TKV / VKW
60M 88---
60M 108---
60M 1214---
60M 16-141414
80M 88---
80M 108---
80M 1214---
80M 16-141414
80M 20-323232
80M 24-363636
100M 88---
100M 108---
100M 1216---
100M 16-242424
100M 20-262626
100M 24-282828
120M 20-26--
120M 24-26--
120M 30-26--

Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине. Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.

Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.

Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.

Данные, указанные применительно к прочности, являются необязывающими ориентировочными значениями, не предполагающими какую-либо ответственность. Они не влекут за собой возникновения гарантийных обязательств в плане качества.

Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.

Варианты исполнения резьбовых стержней

Варианты исполнения резьбовых стержней
внешний шестигранник в основанииЛыска под ключ в основании
____logo__17_NA-39984-0______logo__17_NA-39980-0__
S: без гайкойT: без гайкой
SK: с контргайкойTK: с контргайкой
(M 8…M 12)(M 16…M 24)
с внеш. шестигранником и с лыской под ключнарезанная резьба, лыска под ключ в основании
____logo__17_NA-39982-0______logo__17_NA-39978-0__
V: без гайкойW: с регулируемой муфтой
VK: с контргайкой
(M 16...M 24)(M 16...M 24)

Вопрос о продукции

Спросите о серии GN 17-T — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

GN 17-T — Регулируемые опоры

Чертёж GN 17-T
