Серия GN 161
GN 161
Петли
Аксессуары для профильных систем/литье из цинка под давлением
Петли
Изображения

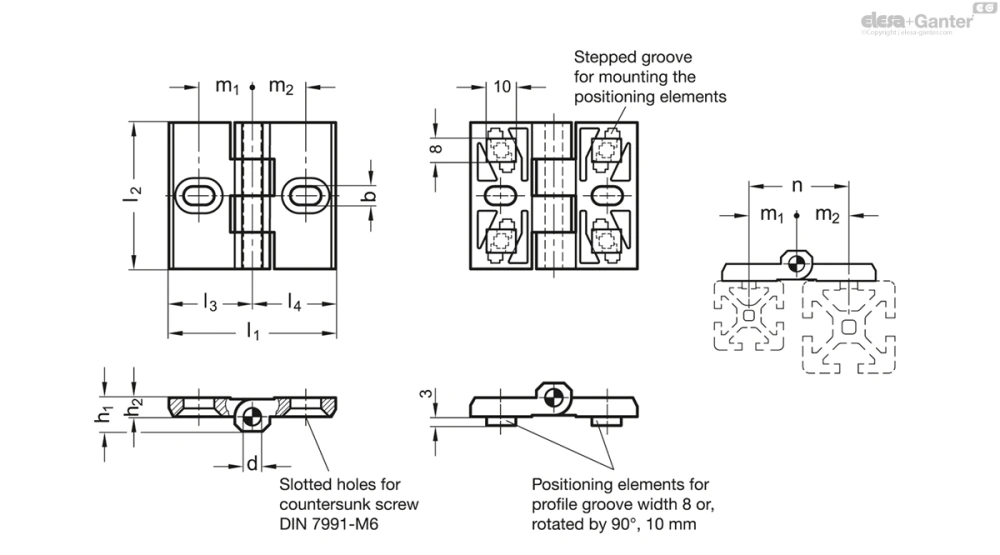

Схемы
GN 161
Таблица моделей — Петли
Характеристики
Цинк, литьё под давлением
с пластиковым покрытием
чёрный цвет, текстурированная отделка
Штифт
Нержавеющая сталь AISI 303
Информация
Петли GN 161 предназначены для использования на коммерчески доступных профильных рейках.
Используя три различных типа петель, можно получить 66 вариантов величины паза «n». Для этого установочные компоненты устанавливаются в специально обозначенные углубления в створках петли.
Прямоугольные (8х10 мм) установочные компоненты, по два компонента на каждую створку петли, предотвращают перекосы. Они также являются несущим элементом при нагрузке от веса двери.
Специальные Т-образные гайки используются для ввинчивания петли в профильные рейки.
Техническая информация
| GN 161-57 | - | - | GN 161-68 | - | - | GN 161-80 | - | - |
| n | m1 | m2 | n | m1 | m2 | n | m1 | m2 |
| расстояние между пазами | - | - | расстояние между пазами | - | - | расстояние между пазами | - | - |
| 33 | 16.5 | 16.5 | 37.5 | 16.5 | 21 | 42 | 21 | 21 |
| 34 | 16.5 | 17.5 | 38 | 16.5 | 21.5 | 42.5 | 21 | 21.5 |
| 35 | 16.5 | 18.5 | 39 | 16.5 | 22.5 | 43.5 | 21 | 22.5 |
| 35.5 | 16.5 | 19 | 40 | 16.5 | 23.5 | 44.5 | 21 | 23.5 |
| 36.5 | 16.5 | 20 | 42.5 | 16.5 | 26 | 47 | 21 | 26 |
| 35 | 17.5 | 17.5 | 44 | 16.5 | 27.5 | 48.5 | 21 | 27.5 |
| 36 | 17.5 | 18.5 | 47.5 | 16.5 | 31 | 52 | 21 | 31 |
| 36.5 | 17.5 | 19 | 38.5 | 17.5 | 21 | 43 | 21.5 | 21.5 |
| 37.5 | 17.5 | 20 | 39 | 17.5 | 21.5 | 44 | 21.5 | 22.5 |
| 37 | 18.5 | 18.5 | 40 | 17.5 | 22.5 | 45 | 21.5 | 23.5 |
| 37.5 | 18.5 | 19 | 41 | 17.5 | 23.5 | 47.5 | 21.5 | 26 |
| 38.5 | 18.5 | 20 | 43.5 | 17.5 | 26 | 49 | 21.5 | 27.5 |
| 38 | 19 | 19 | 45 | 17.5 | 27.5 | 52.5 | 21.5 | 31 |
| 39 | 19 | 20 | 48.5 | 17.5 | 31 | 45 | 22.5 | 22.5 |
| 40 | 20 | 20 | 39,5 | 18.5 | 21 | 46 | 22.5 | 23.5 |
| - | - | - | 40 | 18.5 | 21.5 | 48.5 | 22.5 | 26 |
| - | - | - | 41 | 18.5 | 22.5 | 50 | 22.5 | 27.5 |
| - | - | - | 42 | 18.5 | 23.5 | - | 22.5 | 31 |
| - | - | - | 44.5 | 18.5 | 26 | 47 | 23.5 | 23.5 |
| - | - | - | 46 | 18.5 | 27.5 | 49.5 | 23.5 | 26 |
| - | - | - | 49.5 | 18.5 | 31 | 51 | 23.5 | 27.5 |
| - | - | - | 40 | 19 | 21 | 54.5 | 23.5 | 31 |
| - | - | - | 40.5 | 19 | 21.5 | 52 | 26 | 26 |
| - | - | - | 41.5 | 19 | 22.5 | 53.5 | 26 | 27.5 |
| - | - | - | 42.5 | 19 | 23.5 | 57 | 26 | 31 |
| - | - | - | 45 | 19 | 26 | 55 | 27.5 | 27.51 |
| - | - | - | 46.5 | 19 | 27.5 | 58.5 | 27.5 | 31 |
| - | - | - | 50 | 19 | 31 | 62 | 31 | 31 |
| - | - | - | 41 | 20 | 21 | - | - | - |
| - | - | - | 41.5 | 20 | 21.5 | - | - | - |
| - | - | - | 43.5 | 20 | 23.5 | - | - | - |
| - | - | - | 46 | 20 | 26 | - | - | - |
| - | - | - | 47.5 | 20 | 27.5 | - | - | - |
| - | - | - | 51 | 20 | 31 | - | - | - |
Диапазон поворота
Инструкции по монтажу
Пример применения
