Зажимы линейного привода с фланцем

Фланцевые зажимы алюминиевые / составные с шестью монтажными отверстиями

Таблица (PDF)

GN 147.1

Таблица моделей — Зажимы линейного привода с фланцем

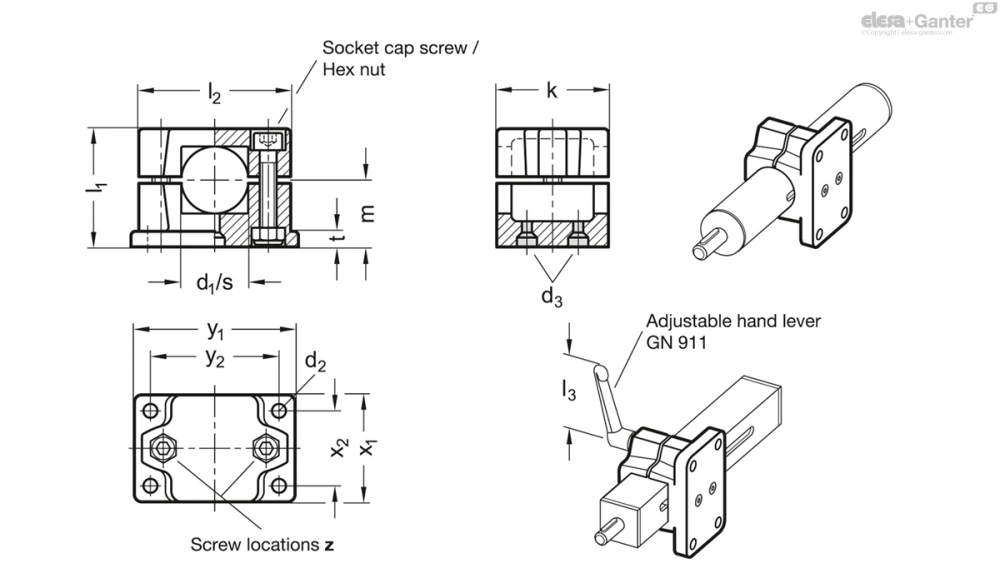

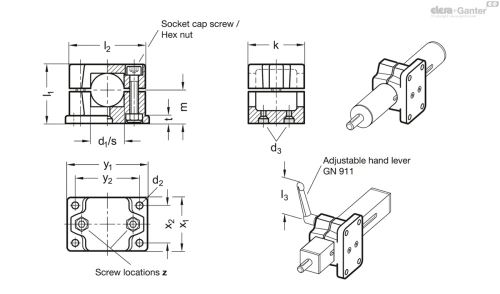

Артикул	d_1Bore	s Квадратная форма	d₂	d_3Mounting screwson the drive key	k Длина зажимная	l₁	l₂	m	t	x₁	x₂	y₁	y₂	z Расположение винтов	Рекомендуемый вспомогательный ручной рычаг GN 911 для z l3	Вес (г)
GN 147.1-B30-2-SW	B 30	-	6.5	M 4	50	53	68	30	7	50	35	75	60	M8-35	63 \| 78	232
GN 147.1-V30-2-SW	-	V 30	6.5	M 4	50	53	68	30	7	50	35	75	60	M8-35	63 \| 78	221
GN 147.1-B40-2-SW	B 40	-	11	M 5	76	81.5	98	46.5	14	76	50	115	90	M10-60	78 \| 92	665
GN 147.1-V40-2-SW	-	V 40	11	M 5	76	81.5	98	46.5	14	76	50	115	90	M10-60	78 \| 92	643
GN 147.1-B50-2-SW	B 50	-	11	M 6	76	81.5	98	46.5	14	76	50	115	90	M10-60	78 \| 92	620
GN 147.1-V50-2-SW	-	V 50	11	M 6	76	81.5	98	46.5	14	76	50	115	90	M10-60	78 \| 92	700

3D-модель Технические данные (PDF)

Характеристики

Идентификационный номер

№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912

Алюминий

С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Самоблокирующиеся при помощи полиамидного кольца

Информация

Фланцевые зажимы линейного привода GN 147.1 основаны на фланцевых соединительных зажимах. Предусмотренные дополнительно крепёжные отверстия используются для соединения со шпонкой линейного привода.

При расположении винтов z зазор отверстия направляющей d₁ / s можно регулировать, или зажимы линейного привода можно зажать после регулировки.

Для быстрого зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки, GN 911 перечисленные в таблице в качестве принадлежностей.
