Серия GN 145.1-AL

GN 145.1-G18-2-SW

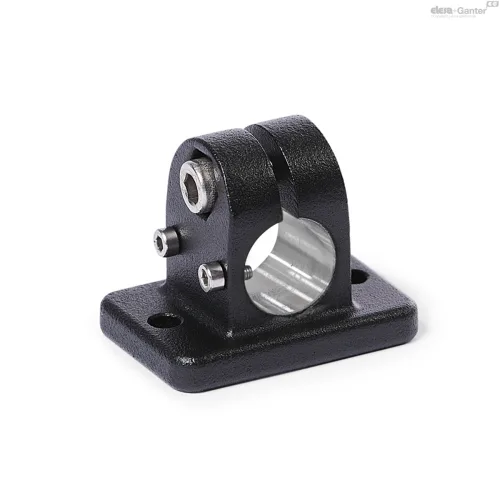

Зажимы линейного привода с фланцем

Name: Зажимы линейного привода с фланцем GN 145.1-G18-2-SW
Brand: GANTER
SKU: GN 145.1-G18-2-SW

Алюминий / нержавеющая сталь, с двумя монтажными отверстиями

Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

GN 145.1-G18-2-SW — Зажимы линейного привода с фланцем

GN 145.1-G18-2-SW

Технические характеристики — Зажимы линейного привода с фланцем

d_1Bore without sleeve bearing: -
d_1Bore with sleeve bearing: G 18
d₂: 5.5
d₃: M 3
k: 25
l₁: 40
l₂: 25
m: 18
t: 7
x: 35
y₁: 50
y₂: 38
z Расположение винта: M6-20
Рекомендуемый вспомогательный ручной рычаг GN 911 для z l3: 45
Weight (in g): 57
Вес (г): 57

Все модели серии GN 145.1-AL (2) →

Характеристики

Идентификационный номер

№ 2: с зажимным винтом из нержавеющей стали DIN 912

Вариант исполнения из алюминия

Алюминий

С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

Вариант исполнения из нержавеющей стали

Нержавеющая сталь AISI CF-8 NI

матовая отделка, дробеструйная обработка

только c втулочным подшипником

Втулочный подшипник

Пластик (ПТФЭ)

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Самоблокирующиеся при помощи полиамидного кольца

Информация

Зажимы линейного привода с фланцем GN 145.1 основаны на фланцевых соединительных зажимах. Предусмотренные дополнительно монтажные отверстия используются для соединения со шпонкой линейного привода. Отверстия с обозначением G оснащены втулочными подшипниками.

При расположении винтов z зазор отверстия направляющей d₁ можно регулировать, или зажимы линейного привода можно зажать после регулировки.

Для быстрого зажима без использования инструментов можно заменить винт с головкой под торцевой ключ на регулируемые ручки рычажного типа GN 911 / GN 911.3 перечисленные в таблице в качестве принадлежностей.

Список типов зажимов линейного привода

Аксессуары

Регулируемые ручки рычажного типа GN 911 / GN 911.3

Техническая информация

Характеристики нержавеющей стали

Характеристики пластика
