Серия GN 139.6
GN 139.6
Петли без предохранительного выключателя
Нержавеющая сталь
Петли без предохранительного выключателя
Изображения

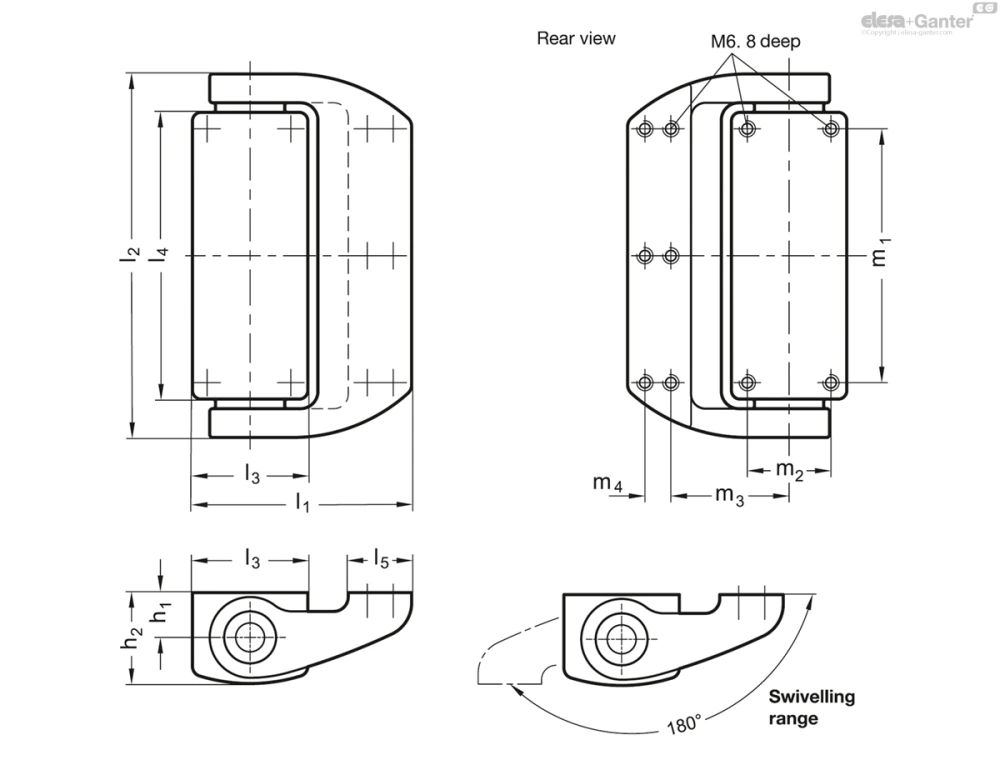

Схемы
GN 139.6
Таблица моделей — Петли без предохранительного выключателя
| Артикул | l1 | l2 | l3 | l4 | l5 | h1 | h2 | m1 | m2 | m3 | m4 | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 139.6-76-126 | 76 | 126 | 40 | 99.4 | 22 | 15.5 | 31.5 | 88 | 29 | 41 | 9 | 909 |
Характеристики
Нержавеющая сталь, прецизионное литьё
- AISI 316L
- полированная, шероховатость поверхности Ra < 0,8 мкм
Штифт
Нержавеющая сталь AISI 316L
Информация
Петли без предохранительного выключателя (за исключением варианта с соединительным штепселем) GN 139.6 по внешнему виду ничем не отличаются от петель с предохранительным выключателем GN 139.5 .Благодаря скрытому винтовому подключению с обратной стороны эти петли также исключают несанкционированный доступ.
Компактная конструкция сочетает в себе безопасность и привлекательный внешний вид.
Конструкция петли с широкими створками предназначена для монтажа стеклянных дверей и дверей из поликарбоната.
Техническая информация
Механические характеристики
| Механические характеристики | ||||
| Максимальная нагрузка | Информация с коэффициентом безопасности | Пример расчета | Направление действия нагрузки |  |  |  |
| - | F max. | 2000 N | 2000 N | 2000 N |
| - | ||||
| с задней стороны, 10 х резьба M6, глубиной 8 мм | ||||
| Рекомендуемый момент затяжки | 10 Нм (Винты M6) | |||
