Петли без предохранительного выключателя

Цинк, литьё под давлением

Таблица (PDF)

GN 139.2

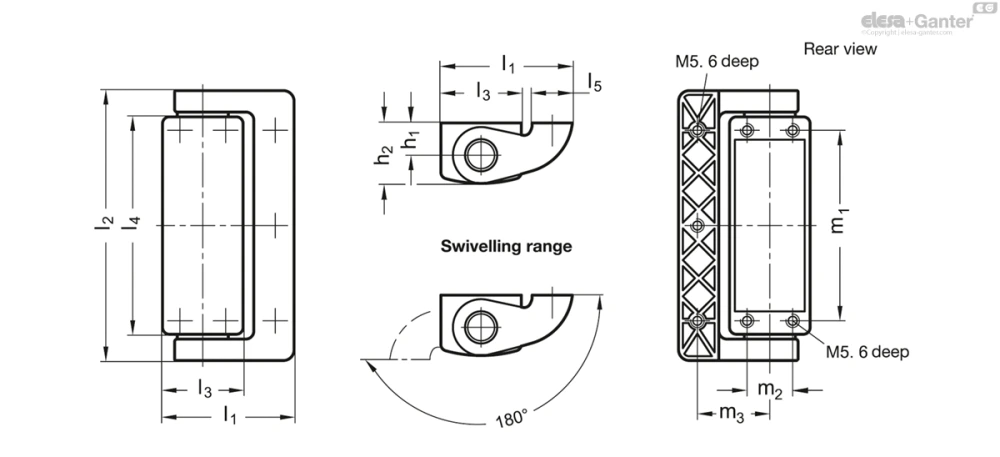

Таблица моделей — Петли без предохранительного выключателя

Артикул	l₁	l₂	l₃	l₄	l₅	h₁	h₂	m₁	m₂	m₃	Вес (г)	В корзину
GN 139.2-49-101	49	101	30	81	15	12	22.5	71	17	27	267
GN 139.2-79-101	79	101	30	81	30	12	22.5	71	17	50	366

3D-модель Технические данные (PDF)

Характеристики

Цинк, литьё под давлением

с пластиковым покрытием

серебристый металлик

Штифт

Нержавеющая сталь AISI 303

Информация

Петли без предохранительного выключателя (за исключением варианта с соединительным штепселем) GN 139.2 по внешнему виду ничем не отличаются от петель с предохранительным выключателем GN 139.1. Благодаря скрытому винтовому подключению с обратной стороны эти петли также исключают несанкционированный доступ.

Компактная конструкция сочетает в себе безопасность и привлекательный внешний вид.

Конструкция петли с широкими створками предназначена для монтажа стеклянных дверей и дверей из поликарбоната.

Техническая информация

Информация по номинальной нагрузке на петли

Механические характеристики

Механические характеристики
Максимальная нагрузка \| Информация с коэффициентом безопасности \| Пример расчета	Направление действия нагрузки
-	l₁ = 49	1500 N	1000 N	1000 N
-	l₁ = 79	750 N	500 N	500 N
	с задней стороны, 7 х резьба M5, глубиной 6 мм
Рекомендуемый момент затяжки	5 Нм (Винты M5)
