Серия GN 138
GN 138
Петли
Цинк, литьё под давлением
Петли
Изображения

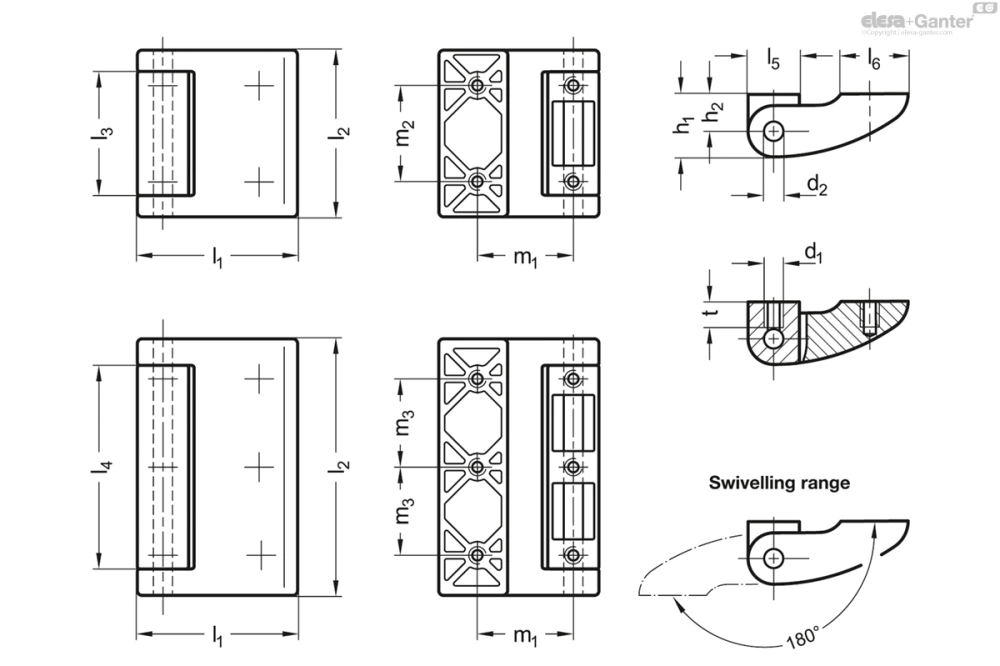

Схемы
GN 138
Таблица моделей — Петли
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 138-ZD-40-42-A-SR | 40 | 42 | M 5 | 5 | 15 | 9 | 34 | - | 12 | 18 | 25 | 25 | - | 6 | 73 | |
| GN 138-ZD-40-42-A-SW | 40 | 42 | M 5 | 5 | 15 | 9 | 34 | - | 12 | 18 | 25 | 25 | - | 6 | 72 | |
| GN 138-ZD-40-65-A-SR | 40 | 65 | M 5 | 5 | 15 | 9 | - | 54 | 12 | 18 | 25 | - | 22.5 | 6 | 112 | |
| GN 138-ZD-40-65-A-SW | 40 | 65 | M 5 | 5 | 15 | 9 | - | 54 | 12 | 18 | 25 | - | 22.5 | 6 | 112 | |
| GN 138-ZD-50-52-A-SR | 50 | 52 | M 6 | 6 | 19.5 | 11.5 | 39 | - | 16 | 21 | 30 | 30 | - | 8 | 129 | |
| GN 138-ZD-50-52-A-SW | 50 | 52 | M 6 | 6 | 19.5 | 11.5 | 39 | - | 16 | 21 | 30 | 30 | - | 8 | 129 | |
| GN 138-ZD-50-80-A-SR | 50 | 80 | M 6 | 6 | 19.5 | 11.5 | - | 64 | 16 | 21 | 30 | - | 27.5 | 8 | 211 | |
| GN 138-ZD-50-80-A-SW | 50 | 80 | M 6 | 6 | 19.5 | 11.5 | - | 64 | 16 | 21 | 30 | - | 27.5 | 8 | 211 | |
| GN 138-ZD-60-62-A-SR | 60 | 62 | M 6 | 8 | 23.5 | 13.5 | 47 | - | 20 | 24 | 36 | 36 | - | 9 | 238 | |
| GN 138-ZD-60-62-A-SW | 60 | 62 | M 6 | 8 | 23.5 | 13.5 | 47 | - | 20 | 24 | 36 | 36 | - | 9 | 238 | |
| GN 138-ZD-60-95-A-SR | 60 | 95 | M 6 | 8 | 23.5 | 13.5 | - | 77 | 20 | 24 | 36 | - | 33 | 9 | 351 | |
| GN 138-ZD-60-95-A-SW | 60 | 95 | M 6 | 8 | 23.5 | 13.5 | - | 77 | 20 | 24 | 36 | - | 33 | 9 | 351 | |
| GN 138-ZD-80-82-A-SR | 80 | 82 | M 8 | 10 | 29 | 17 | 64 | - | 24 | 32 | 50 | 50 | - | 12 | 505 | |
| GN 138-ZD-80-82-A-SW | 80 | 82 | M 8 | 10 | 29 | 17 | 64 | - | 24 | 32 | 50 | 50 | - | 12 | 505 | |
| GN 138-ZD-80-125-A-SR | 80 | 125 | M 8 | 10 | 29 | 17 | - | 104 | 24 | 32 | 50 | - | 45 | 12 | 742 | |
| GN 138-ZD-80-125-A-SW | 80 | 125 | M 8 | 10 | 29 | 17 | - | 104 | 24 | 32 | 50 | - | 45 | 12 | 742 |
Характеристики
Тип
- Тип A: с резьбовыми глухими отверстиями
Цинк, литьё под давлениемZD
с пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
серебристый цвет, RAL 9006, текстурированная отделка SR
Штифт
Нержавеющая сталь AISI 303
Информация
Благодаря привлекательному дизайну петли GN 138 подходят для использования на предприятиях и оборудовании, где важен хорошо продуманный и стильный внешний вид.
Исключающий несанкционированный доступ, скрытый монтаж с обратной стороны обеспечивает особый внешний вид петли.
Расстояния между крепёжными отверстиями m1 и m2 короткого варианта исполнения соответствуют типовым петлям, представленным на рынке, что позволяет использовать их в качестве запасных петель.
