Серия GN 129.3
GN 129.3
Петли
состоящие из трёх частей/стальные
Петли
Изображения

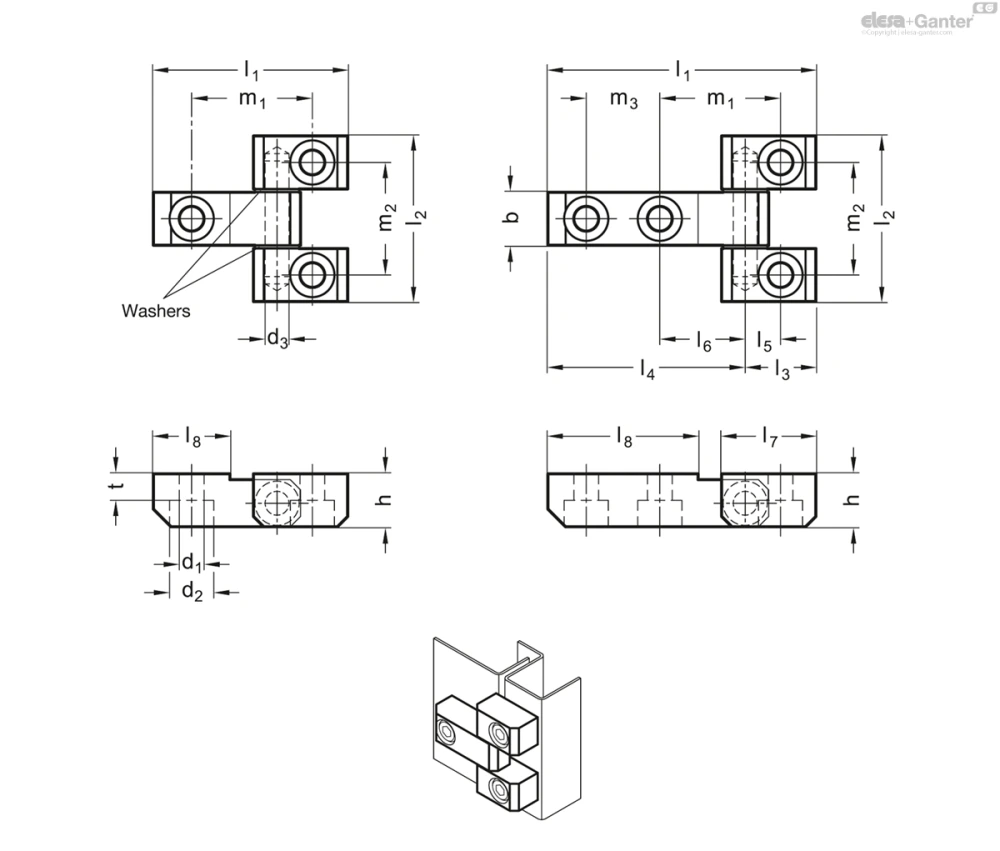

Схемы
GN 129.3
Таблица моделей — Петли
| Артикул |
|
l2 | b | d1 | d2 | d3 | h | l3 |
|
l5 | l6max. | l7 |
|
m1 | m2 |
|
t |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 129.3-66-55-A-ST | 66 | 55 | 18 | 8.4 | 15 | 8 | 18 | 24 | 42 | 12 | 29 | 32 | 26 | 41 | 37 | - | 9 | 228 | |
| GN 129.3-91-55-A-ST | 91 | 55 | 18 | 8.4 | 15 | 8 | 18 | 24 | 67 | 12 | 29 | 32 | 51 | 41 | 37 | 25 | 9 | 272 |
Характеристики
Тип
Тип A: монтаж с лицевой стороны
Оцинкованная сталь, голубая пассивация ST
Штифт
Латунь, никелированная
Шайба
Латунь, никелированная
Информация
Петли GN 129.3 используются для дверей, установленных заподлицо с рамой снаружи. После сборки снятие с петель невозможно.
Петли крепятся винтами с головкой под торцевой ключ DIN 912. Это позволяет реализовать любую толщину стенки корпуса или двери с существующей резьбой или при помощи сквозных отверстий.
