Петли

Состоящие из двух или трёх частей/сталь

Петли

Таблица (PDF)

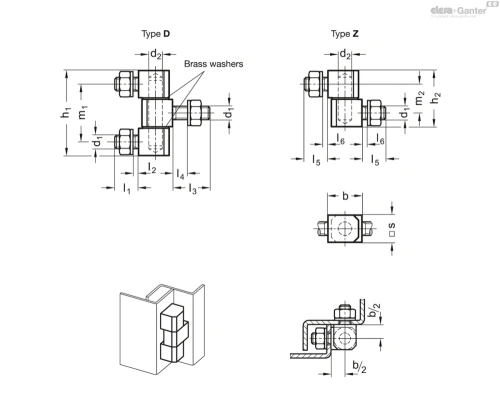

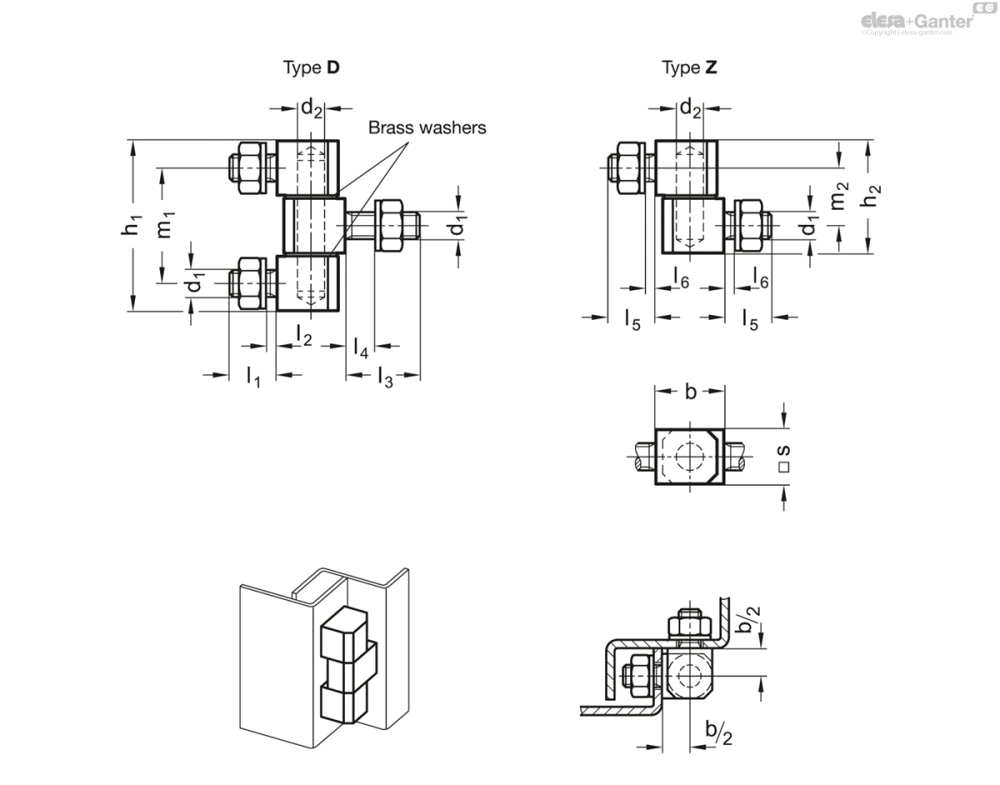

GN 129

Таблица моделей — Петли

Артикул	s	b	d₁	d₂	h₁	h₂	l₁	l₂	l₃	l_4max.	l₅	l₆	m₁	m₂	Вес (г)
GN 129-12-D	12	15	M 6	6	39.2	-	10	5	-	9	-	-	27.2	-	57
GN 129-16-D	16	20	M 8	8	49	-	14	8	-	16	-	-	33	-	133
GN 129-12-Z	12	15	M 6	6	-	25.6	-	5	14	-	10	5	-	13.6	38
GN 129-16-Z	16	20	M 8	8	-	32.5	-	8	22	-	14	8	-	16.5	87

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип D: трёхкомпонентные

Тип Z: двухкомпонентные

Сталь

Оцинкованная, воронёная пассивированная

Штифт

Латунь, никелированная

Шайба

Латунь, никелированная

Шестигранная гайка ISO 4032

Оцинкованная сталь, голубая пассивация

Зубчатая шайба DIN 6797

для крепёжных винтов

Оцинкованная сталь, голубая пассивация

Информация

Петли GN 129 используются для дверей, которые находятся на одном уровне с рамой с внешней стороны. Обычно эти петли располагаются на боковой стороне двери.

При использовании двухкомпонентных петель дверь может быть снята при двух одинаково расположенных петлях.

Трёхкомпонентные петли обычно не предполагают снятия двери и устанавливаются с внутренней стороны. Они подходят для дверей и створок, которые должны быть несъёмными с внешней стороны и защищать от несанкционированного доступа.
