Серия GN 128
GN 128-STL
Петли
Съёмные, для сварки, сталь
c подвижным стальным штифтом
Исполнения серии GN 128
Изображения

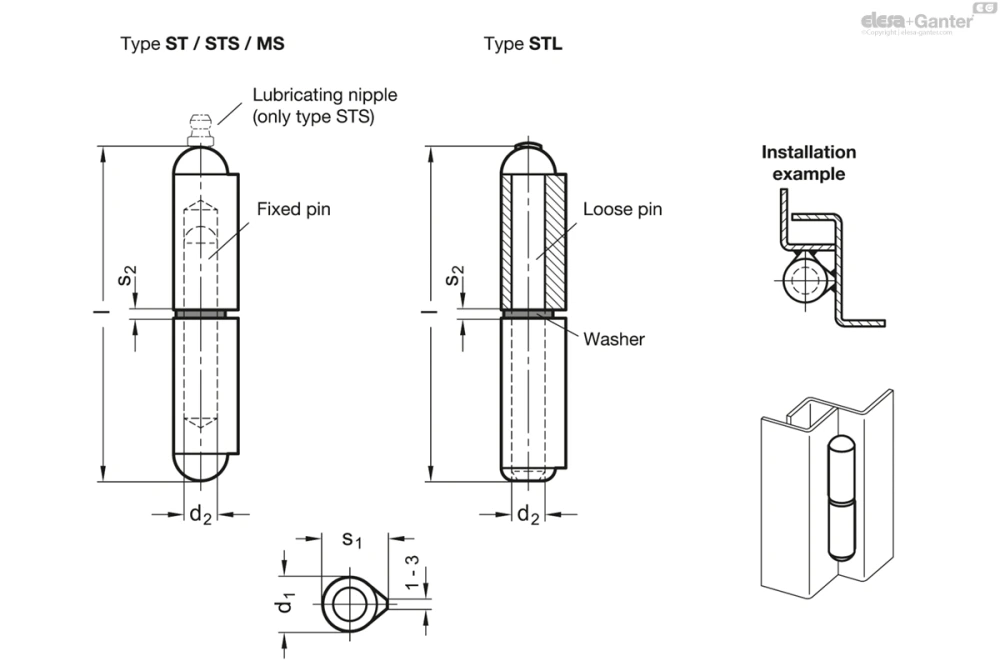

Схемы
GN 128-STL
Таблица моделей — Петли
| Артикул |
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|
| GN 128-80-STL | 80 | 13 | 8 | 15.5 | 2 | 84 | |
| GN 128-100-STL | 100 | 16 | 10 | 20 | 2.25 | 160 | |
| GN 128-120-STL | 120 | 16 | 11 | 20 | 2.25 | 198 | |
| GN 128-135-STL | 135 | 18 | 12 | 23 | 2.5 | 270 | |
| GN 128-150-STL | 150 | 20 | 13 | 25.5 | 2.5 | 350 | |
| GN 128-180-STL | 180 | 20 | 14 | 25.5 | 2.5 | 450 | |
| GN 128-200-STL | 200 | 23 | 16 | 28.5 | 3 | 677 |
Характеристики
Типы
- Тип ST: с неподвижным стальным штифтом
- Тип MS: с неподвижным латунным штифтом
- Тип STL: с подвижным стальным штифтом
- Тип STS: с неподвижным стальным штифтом и смазочным ниппелем
Сталь
Гладкий
Штифт
- Сталь, бесцветная (типы ST / STS / STL)
- Латунь (тип MS)
Шайба
Латунь
Смазочный ниппель DIN 71412-D
Оцинкованная сталь
Информация
Петли GN 128 производятся из сварных профилей, изготовленных из тянутой сортовой стали.
Типы ST, STS и MS снабжены шарнирной осью, установленной в нижней части петли. Тип STL со стальной направляющей осью обеспечивает легкую установку при параллельном креплении нескольких петель или при тяжелом весе двери.
Верхняя часть петли типа STS снабжена дополнительным смазочным ниппелем DIN 71412-D, который обеспечивает смазку петель без их демонтажа.
Техническая информация
