Серия GN 115-WOE-ZD

GN 115-WOE-ZD-PC

Замки

с элементами управления

Стопорное кольцо, порошковое покрытие

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 115-WOE-ZD

GN 115-WOE-ZD-CP

GN 115-WOE-ZD-CP

Замки

с элементами управления
GN 115-WOE-ZD-PC

GN 115-WOE-ZD-PC

Замки

с элементами управления

Изображения

GN 115-WOE-ZD-PC — Замки GN 115-WOE-ZD-PC — Замки GN 115-WOE-ZD-PC — Замки GN 115-WOE-ZD-PC — Замки GN 115-WOE-ZD-PC — Замки GN 115-WOE-ZD-PC — Замки GN 115-WOE-ZD-PC — Замки

Схемы

Схема GN 115-WOE-ZD-PC

GN 115-WOE-ZD-PC

Таблица моделей — Замки

Артикул
Вес (г) В корзину
GN 115-SG-4-SW 4 28 4 118
GN 115-SG-8-SW 8 28 4 116
GN 115-SG-13-SW 13 28 4 115
GN 115-SG-16-SW 16 28 4 108
GN 115-SG-20-SW 20 28 4 114
GN 115-SG-24-SW 24 28 4 114
GN 115-SG-28-SW 28 28 4 116
GN 115-SG-32-SW 32 28 4 118
GN 115-SG-36-SW 36 28 4 118
GN 115-SG-40-SW 40 28 4 126
GN 115-SG-45-SW 45 28 4 118
GN 115-SG-6-SW 6 28 4 115
GN 115-SG-10-SW 10 28 4 115
GN 115-SG-14-SW 14 28 4 115
GN 115-SG-18-SW 18 28 4 113
GN 115-SG-22-SW 22 28 4 114
GN 115-SG-26-SW 26 28 4 116
GN 115-SG-30-SW 30 28 4 117
GN 115-SG-34-SW 34 28 4 120
GN 115-SG-38-SW 38 28 4 123
GN 115-SG-42-SW 42 28 4 125
GN 115-SG-50-SW 50 28 4 130
GN 115-SK-4-SW 4 32 6 100
GN 115-SK-8-SW 8 32 6 98
GN 115-SK-13-SW 13 32 6 97
GN 115-SK-16-SW 16 32 6 90
GN 115-SK-20-SW 20 32 6 96
GN 115-SK-24-SW 24 32 6 96
GN 115-SK-28-SW 28 32 6 98
GN 115-SK-32-SW 32 32 6 100
GN 115-SK-36-SW 36 32 6 100
GN 115-SK-40-SW 40 32 6 108
GN 115-SK-45-SW 45 32 6 100
GN 115-SK-6-SW 6 32 6 97
GN 115-SK-10-SW 10 32 6 97
GN 115-SK-14-SW 14 32 6 97
GN 115-SK-18-SW 18 32 6 95
GN 115-SK-22-SW 22 32 6 96
GN 115-SK-26-SW 26 32 6 98
GN 115-SK-30-SW 30 32 6 99
GN 115-SK-34-SW 34 32 6 102
GN 115-SK-38-SW 38 32 6 105
GN 115-SK-42-SW 42 32 6 107
GN 115-SK-50-SW 50 32 6 112
GN 115-ST-4-SW 4 32 6 40
GN 115-ST-8-SW 8 32 6 140
GN 115-ST-13-SW 13 32 6 120
GN 115-ST-16-SW 16 32 6 130
GN 115-ST-20-SW 20 32 6 140
GN 115-ST-24-SW 24 32 6 140
GN 115-ST-28-SW 28 32 6 140
GN 115-ST-32-SW 32 32 6 150
GN 115-ST-36-SW 36 32 6 145
GN 115-ST-40-SW 40 32 6 160
GN 115-ST-45-SW 45 32 6 140
GN 115-ST-6-SW 6 32 6 140
GN 115-ST-10-SW 10 32 6 140
GN 115-ST-14-SW 14 32 6 130
GN 115-ST-18-SW 18 32 6 140
GN 115-ST-22-SW 22 32 6 140
GN 115-ST-26-SW 26 32 6 140
GN 115-ST-30-SW 30 32 6 120
GN 115-ST-34-SW 34 32 6 120
GN 115-ST-38-SW 38 32 6 120
GN 115-ST-42-SW 42 32 6 37
GN 115-ST-50-SW 50 32 6 150
GN 115-RG-4-SW 4 28 4 116
GN 115-RG-8-SW 8 28 4 114
GN 115-RG-13-SW 13 28 4 113
GN 115-RG-16-SW 16 28 4 130
GN 115-RG-20-SW 20 28 4 112
GN 115-RG-24-SW 24 28 4 112
GN 115-RG-28-SW 28 28 4 114
GN 115-RG-32-SW 32 28 4 116
GN 115-RG-36-SW 36 28 4 116
GN 115-RG-40-SW 40 28 4 124
GN 115-RG-45-SW 45 28 4 116
GN 115-RG-6-SW 6 28 4 115
GN 115-RG-10-SW 10 28 4 113
GN 115-RG-14-SW 14 28 4 112
GN 115-RG-18-SW 18 28 4 113
GN 115-RG-22-SW 22 28 4 112
GN 115-RG-26-SW 26 28 4 114
GN 115-RG-30-SW 30 28 4 120
GN 115-RG-34-SW 34 28 4 118
GN 115-RG-38-SW 38 28 4 121
GN 115-RG-42-SW 42 28 4 123
GN 115-RG-50-SW 50 28 4 128
GN 115-KG-4-SW 4 28 4 60
GN 115-KG-8-SW 8 28 4 91
GN 115-KG-13-SW 13 28 4 90
GN 115-KG-16-SW 16 28 4 83
GN 115-KG-20-SW 20 28 4 80
GN 115-KG-24-SW 24 28 4 89
GN 115-KG-28-SW 28 28 4 100
GN 115-KG-32-SW 32 28 4 80
GN 115-KG-36-SW 36 28 4 93
GN 115-KG-40-SW 40 28 4 101
GN 115-KG-45-SW 45 28 4 93
GN 115-KG-6-SW 6 28 4 92
GN 115-KG-10-SW 10 28 4 90
GN 115-KG-14-SW 14 28 4 89
GN 115-KG-18-SW 18 28 4 90
GN 115-KG-22-SW 22 28 4 89
GN 115-KG-26-SW 26 28 4 90
GN 115-KG-30-SW 30 28 4 92
GN 115-KG-34-SW 34 28 4 95
GN 115-KG-38-SW 38 28 4 98
GN 115-KG-42-SW 42 28 4 100
GN 115-KG-50-SW 50 28 4 105
GN 115-HG-4-SW 4 28 4 95
GN 115-HG-8-SW 8 28 4 93
GN 115-HG-13-SW 13 28 4 92
GN 115-HG-16-SW 16 28 4 85
GN 115-HG-20-SW 20 28 4 91
GN 115-HG-24-SW 24 28 4 91
GN 115-HG-28-SW 28 28 4 93
GN 115-HG-32-SW 32 28 4 95
GN 115-HG-36-SW 36 28 4 95
GN 115-HG-40-SW 40 28 4 103
GN 115-HG-45-SW 45 28 4 95
GN 115-HG-6-SW 6 28 4 94
GN 115-HG-10-SW 10 28 4 40
GN 115-HG-14-SW 14 28 4 91
GN 115-HG-18-SW 18 28 4 92
GN 115-HG-22-SW 22 28 4 100
GN 115-HG-26-SW 26 28 4 93
GN 115-HG-30-SW 30 28 4 94
GN 115-HG-34-SW 34 28 4 100
GN 115-HG-38-SW 38 28 4 100
GN 115-HG-42-SW 42 28 4 120
GN 115-HG-50-SW 50 28 4 107
GN 115-LG-4-SW 4 32 6 230
GN 115-LG-8-SW 8 32 6 220
GN 115-LG-13-SW 13 32 6 210
GN 115-LG-16-SW 16 32 6 210
GN 115-LG-20-SW 20 32 6 180
GN 115-LG-24-SW 24 32 6 188
GN 115-LG-28-SW 28 32 6 200
GN 115-LG-32-SW 32 32 6 200
GN 115-LG-36-SW 36 32 6 220
GN 115-LG-40-SW 40 32 6 150
GN 115-LG-45-SW 45 32 6 200
GN 115-LG-6-SW 6 32 6 200
GN 115-LG-10-SW 10 32 6 200
GN 115-LG-14-SW 14 32 6 220
GN 115-LG-18-SW 18 32 6 210
GN 115-LG-22-SW 22 32 6 200
GN 115-LG-26-SW 26 32 6 200
GN 115-LG-30-SW 30 32 6 200
GN 115-LG-34-SW 34 32 6 200
GN 115-LG-38-SW 38 32 6 225
GN 115-LG-42-SW 42 32 6 230
GN 115-LG-50-SW 50 32 6 200
3D-модель Технические данные (PDF)

Характеристики

Типы

  • Тип SG: со звездообразной ручкой
  • Тип SK: с лепестковой поворотной ручкой
  • Тип ST: с Т-образной ручкой
  • Тип RG: с ручкой с накаткой GN 7336
  • Тип KG: с лепестковой поворотной ручкой
  • Тип HG: с рычагом
  • Тип LG: с ручкой рычажного типа (только в SW)

Корпус замка

Цинк, литьё под давлением

  • Стопорное кольцо, хромирование
  • Стопорное кольцо, порошковое покрытие

черный цвет, RAL 9005, текстурированная отделка SW

Элементы управления

  • Тип SG, SK, ST, RG, KG, HG

Пластик (полиамид PA)

Чёрный цвет, матовая отделка

  • Тип LG

Цинк, литьё под давлением

С пластиковым покрытием

чёрный цвет, RAL 9005, текстурированная отделка

Крышка (тип RG, KG, HG, LG)

Пластик (полиамид PA)

светло-серый цвет, матовая отделка

Другие компоненты

Оцинкованная сталь, с голубой пассивацией

Класс защиты IP 65

Информация

Замки GN 115-WOE-ZD закрываются поворотом, ограниченным 90°, который перемещает рычаг замка в заблокированное положение за дверную раму. Скосы рычага замка облегчают закрывание двери.

Доступны замки с разным расстоянием до рычага замка А: от 4 до 50 мм.

Замки GN 115-WOE-ZD поставляются со свободно закрытым рычагом замка.

Аксессуары

  • Защитные направляющие пластины GN 120.2
  • Внутренние ручки для шкафов GN 120.3
  • Пробойники для листового металла GN 123

Техническая информация

Инструкции по сборке и монтажу

Для осуществления монтажа выполните отверстия в двери, крышке или люке, как показано на монтажном чертеже.

Будучи установленным, замок проталкивается через проделанное отверстие насквозь. С обратной стороны надевается и прикручивается шестигранная гайка.

При серийном производстве требуемое монтажное отверстие в дверном полотне обычно выполняется пробивкой или лазерной обработкой.

Установочное отверстие также может быть создано путем сверления или фрезерования, как показано на схематических чертежах.

Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп для листового металла.GN 123 для листового металла.

MD515_MT-38929-0_RU

Вопрос о продукции

Спросите о серии GN 115-WOE-ZD-PC — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

CM. — Рычажные замки с откидной ручкой

CM.

Рычажные замки с откидной ручкой

Цинковый сплав

<missing translations>
CML. — Рычажные замки с откидной ручкой

CML.

Рычажные замки с откидной ручкой

Цинковый сплав

<missing translations>
CMLX — Задвижка с отверстиями под навесной замок

CMLX

Задвижка с отверстиями под навесной замок

с ключом типа ручки, сплав цинка

Задвижка с отверстиями под навесной замок
CMT.AE-V0 — Рычажные замки с откидной ручкой

CMT.AE-V0

Рычажные замки с откидной ручкой

Технополимер

Рычажные замки с откидной ручкой
GN 115-WOE-SST-A4 — Замки

GN 115-WOE-SST-A4

Замки

Нержавеющая сталь, с пластиковыми элементами управления / с элементами управления из нержавеющей стали

с элементами управления из нержавеющей стали (A4)
GN 115-WOE-SST-NI — Замки

GN 115-WOE-SST-NI

Замки

Нержавеющая сталь, с пластиковыми элементами управления / с элементами управления из нержавеющей стали

с элементами управления из нержавеющей стали (NI)
GN 115-WOE-SST-PA — Замки

GN 115-WOE-SST-PA

Замки

Нержавеющая сталь, с пластиковыми элементами управления / с элементами управления из нержавеющей стали

с пластиковыми элементами управления
GN 120 — Защитные колпачки

GN 120

Защитные колпачки

для замков

Защитные колпачки

Артикул модели

GN 115-WOE-ZD-PC — Замки

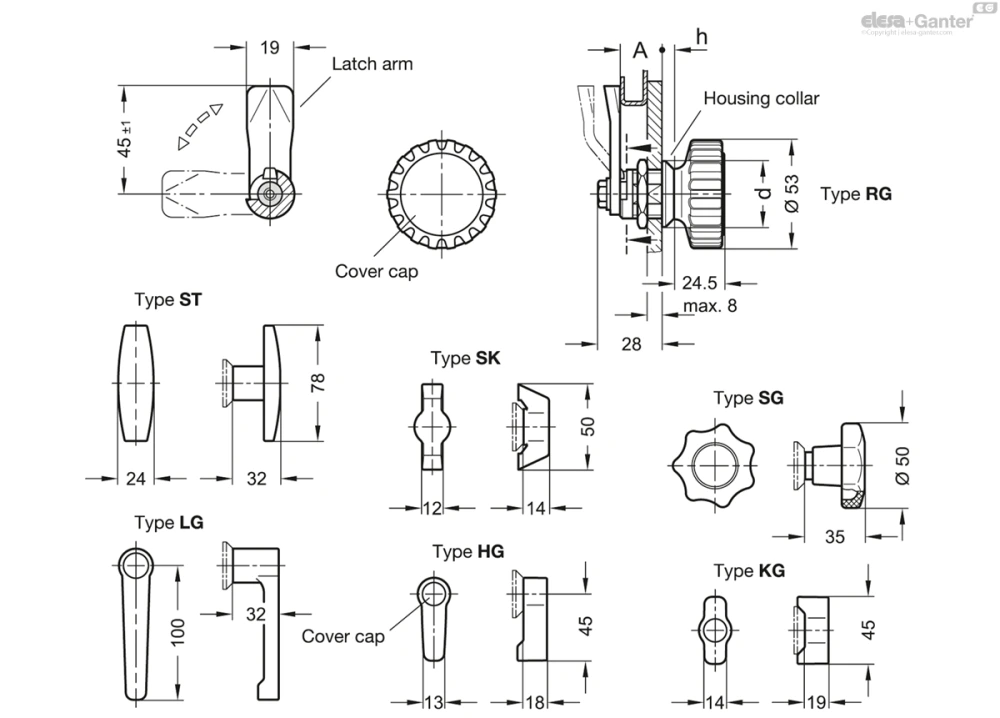

Чертёж GN 115-WOE-ZD-PC
