Удерживающие кольца из нержавеющей стали

Нержавеющая сталь

Стопорное кольцо

Таблица (PDF)

GN 111.6

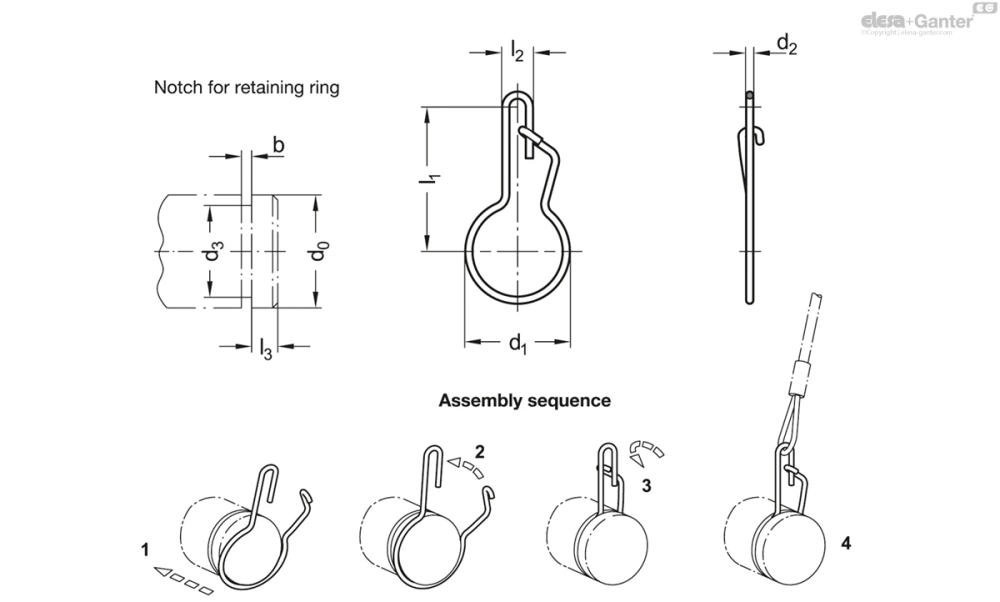

Таблица моделей — Удерживающие кольца из нержавеющей стали

Артикул	d₀	d₁+0.5	d₂	d₃±0.1	b +0.2	l₁≈	l₂±0.5	l₃+0.3	Вес (г)
GN 111.6-12-S	12	11.4	1.1	9.1	1.7	18.7	5	2.5	1
GN 111.6-14-S	14	13.2	1.1	10.9	1.8	19.8	5	3.2	1
GN 111.6-15-S	15	14.6	1.3	11.9	1.8	22.7	5.5	3.2	1
GN 111.6-16-S	16	15.6	1.3	12.9	1.8	23.3	5.5	3.2	1
GN 111.6-17-S	17	16.4	1.3	13.7	1.9	23.8	5.5	3.9	1
GN 111.6-18-S	18	17.6	1.4	14.7	1.9	26.5	6	3.9	1
GN 111.6-19-S	19	18.6	1.4	15.7	1.9	27.1	6	3.9	1
GN 111.6-20-S	20	19.6	1.4	16.7	1.9	27.7	6	3.9	1
GN 111.6-21-S	21	20.4	1.4	17.5	2	28.1	6	5.1	1
GN 111.6-22-S	22	21.8	1.6	18.5	2	31.1	7	5.1	1
GN 111.6-23-S	23	22.8	1.6	19.5	2	31.7	7	5.1	1
GN 111.6-24-S	24	23.8	1.6	20.5	2	32.2	7	5.1	1
GN 111.6-26-S	26	25.6	1.6	22.3	2.1	33.2	7	5.4	1

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип S: предохранительное удерживающее кольцо

Нержавеющая сталь AISI 301

Информация

Удерживающие кольца GN 111.6 могут быть поворотными, монтированными на насечку в концах вала или рукоятке. Барашковую ручку, например, можно зафиксировать на месте с помощью дополнительного крепежного кабеля.

Стандарт на техобслуживание GN 111.7 перечисляет все стандартные детали, которые могут поставляться с защитой от потери, например с пазом и удерживающим кольцом.
