Шариковые цепи

Нержавеющая сталь, с двумя кольцами для ключей

Шариковые цепи

Таблица (PDF)

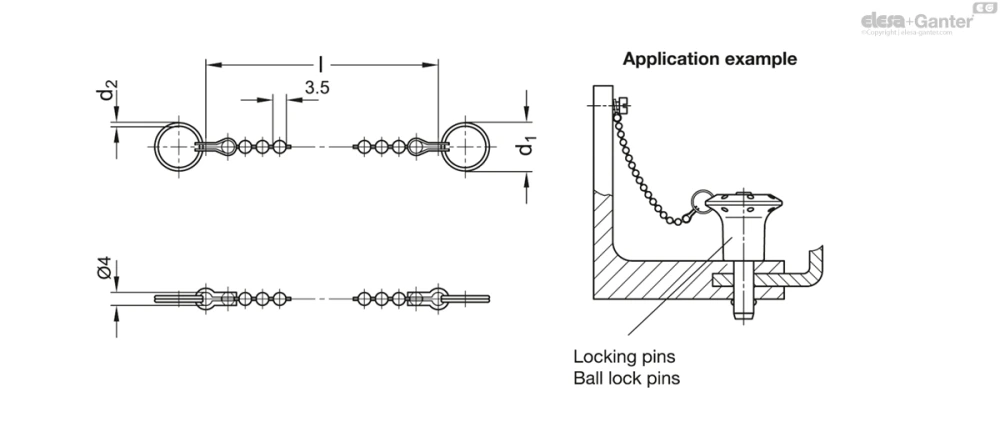

GN 111.5

Таблица моделей — Шариковые цепи

Артикул	l ±3	d₁	d₂	Статическая нагрузка в Н ≈ с кольцом для ключей	Статическая нагрузка в Н≈ без кольца для ключей	Вес (г)
GN 111.5-200-14	200	14	1	50	180	8
GN 111.5-200-18	200	18	1.3	90	180	8
GN 111.5-200-24	200	24	1.5	100	180	10
GN 111.5-200-30	200	30	1.8	120	180	12
GN 111.5-320-14	320	14	1	50	180	12
GN 111.5-320-18	320	18	1.3	90	180	12
GN 111.5-320-24	320	24	1.5	100	180	14
GN 111.5-320-30	320	30	1.8	120	180	16
GN 111.5-500-14	500	14	1	50	180	16
GN 111.5-500-18	500	18	1.3	90	180	16
GN 111.5-500-24	500	24	1.5	100	180	18
GN 111.5-500-30	500	30	1.8	120	180	20
GN 111.5-1000-14	1000	14	1	50	180	22
GN 111.5-1000-18	1000	18	1.3	90	180	22
GN 111.5-1000-24	1000	24	1.5	100	180	24
GN 111.5-1000-30	1000	30	1.8	120	180	26

Шариковая цепь

Нержавеющая сталь AISI 304

Кольцо для ключей

Нержавеющая сталь AISI 301

Шариковые цепи GN 111.5 используются вместе со штифтами с шариковыми фиксаторами и штифтами с осевой фиксацией.

Шариковым цепям не хватает жёсткости в силу их конструкции

Кольца для ключей поставляются незакреплёнными. Оба кольца имеют одинаковый диаметр Ø d₁.

Данные о статических нагрузках являются ориентировочными и не несут никакой гарантии.

Подходит для штифтов с шариковыми фиксаторами и установочных штифтов с осевой фиксацией с штифтами Ø
d₁	GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10	GN 113.5, GN 113.6	GN 113.11, GN 113.12	GN 114.2, GN 114.3, GN 114.6	GN 114.7, GN 114.8	GN 114.11, GN 114.12	GN 124.1, GN 124.2	GN 124.3	GN 214.2, GN 214.3, GN 214.6	GN 314
14	5 / 6 / 8	все	5 / 6 / 8 / 10	все	6 / 8	6 / 8 / 10 / 12	все	2024-10-08	6 / 8	-
18	10 / 12 / 16 / 20 / 25	-	12 / 16	-	10 / 12 / 16 / 20	16 / 20	-	10 / 12	10 / 12 / 16 / 20 / 25	8 / 10 / 12
24	-	-	20 / 25	-	-	-	-	-	-	16 / 20
30	-	-	-	-	-	-	-	-	-	-
