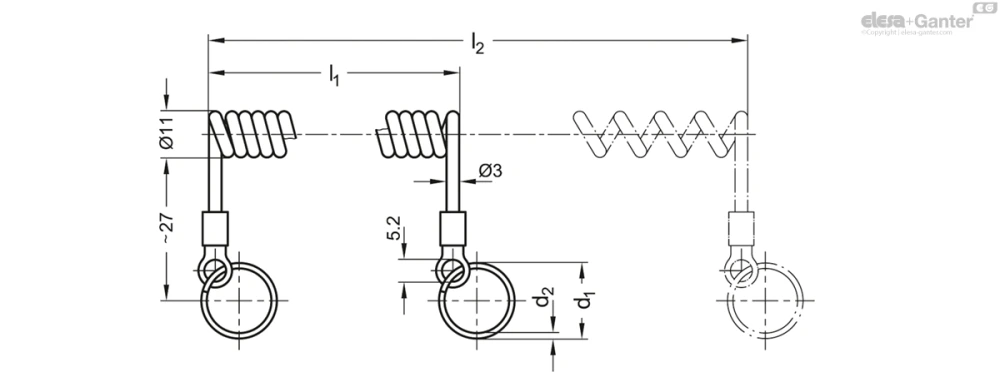

Спиральные удерживающие тросы

Пластик, с двумя кольцами для ключей

Таблица (PDF)

GN 111.4

Таблица моделей — Спиральные удерживающие тросы

Артикул	l₁≈	d₁	l_2max.≈	d₂	Статическая нагрузка в Н ≈ с кольцом для ключей	Статическая нагрузка в Н≈ без кольца для ключей	Вес (г)
GN 111.4-50-14	50	14	250	1	50	60	8
GN 111.4-50-18	50	18	250	1.3	60	60	10
GN 111.4-50-24	50	24	250	1.5	60	60	11
GN 111.4-100-14	100	14	500	1	50	60	10
GN 111.4-100-18	100	18	500	1.3	60	60	12
GN 111.4-100-24	100	24	500	1.5	60	60	13
GN 111.4-200-14	200	14	1000	1	50	60	17
GN 111.4-200-18	200	18	1000	1.3	60	60	17
GN 111.4-200-24	200	24	1000	1.5	60	60	18

3D-модель Технические данные (PDF)

Характеристики

Спиральный удерживающий трос

Пластик (полиуретан PUR)

Черный

Фиксирующая петля

Медь, лужённая

Кольца для ключей

Нержавеющая сталь AISI 301

Информация

Спиральные удерживающие тросы GN 111.4 используются вместе с деталями, имеющими небольшой вес, например со штифтами с осевой фиксацией и штифтами с шариковыми фиксаторами.

Они отличаются большой рабочей длиной l₂.

Кольца для ключей поставляются незакреплёнными. Оба кольца имеют одинаковый диаметр Ø d₁.

Данные о статических нагрузках являются ориентировочными и не несут никакой гарантии.

Подходит для штифтов с шариковыми фиксаторами и установочных штифтов с осевой фиксацией

Подходит для штифтов с шариковыми фиксаторами и установочных штифтов с осевой фиксацией с штифтами Ø
d₁	GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10	GN 113.5, GN 113.6	GN 113.11, GN 113.12	GN 114.2, GN 114.3, GN 114.6	GN 114.7, GN 114.8	GN 114.11, GN 114.12	GN 124.1, GN 124.2	GN 124.3	GN 214.2, GN 214.3, GN 214.6	GN 314
14	5 / 6 / 8	все	5 / 6 / 8 / 10	все	6 / 8	6 / 8 / 10 / 12	все	2024-10-08	6 / 8	-
18	10 / 12 / 16 / 20 / 25	-	12 / 16	-	10 / 12 / 16 / 20	16 / 20	-	10 / 12	10 / 12 / 16 / 20 / 25	8 / 10 / 12
24	-	-	20 / 25	-	-	-	-	-	-	16 / 20
30	-	-	-	-	-	-	-	-	-	-
