Серия GLB-1
GLB-1-RC
Шарнирно-сочлененные боковые направляющие
Технополимер, нержавеющая сталь
Цилиндрические ролики
Исполнения серии GLB-1
Изображения
Схемы
GLB-1-RC
Таблица моделей — Шарнирно-сочлененные боковые направляющие
| Артикул | Описание | Вес (г) | В корзину |
|---|---|---|---|
| 419162 | GLB-1-RC-46-375 | 317 |
Основные характеристики
Самонесущая конструкция
Технополимер на основе ацетальной смолы (POM), черный цвет.
Штифты
Нержавеющая сталь AISI 304.
Ролики
Технополимер на основе полиэтилена (PE), серый цвет.
Стандартные исполнения
- GLB-1-RS: с фигурными роликами, сферический контакт.
- GLB-1-RC: с цилиндрическими роликами.
- GLB-1-RT: с фигурными роликами, цилиндрический контакт.
Общая информация
Особенности и области применения

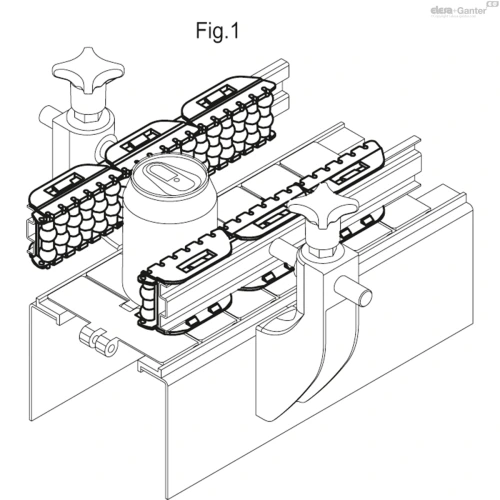

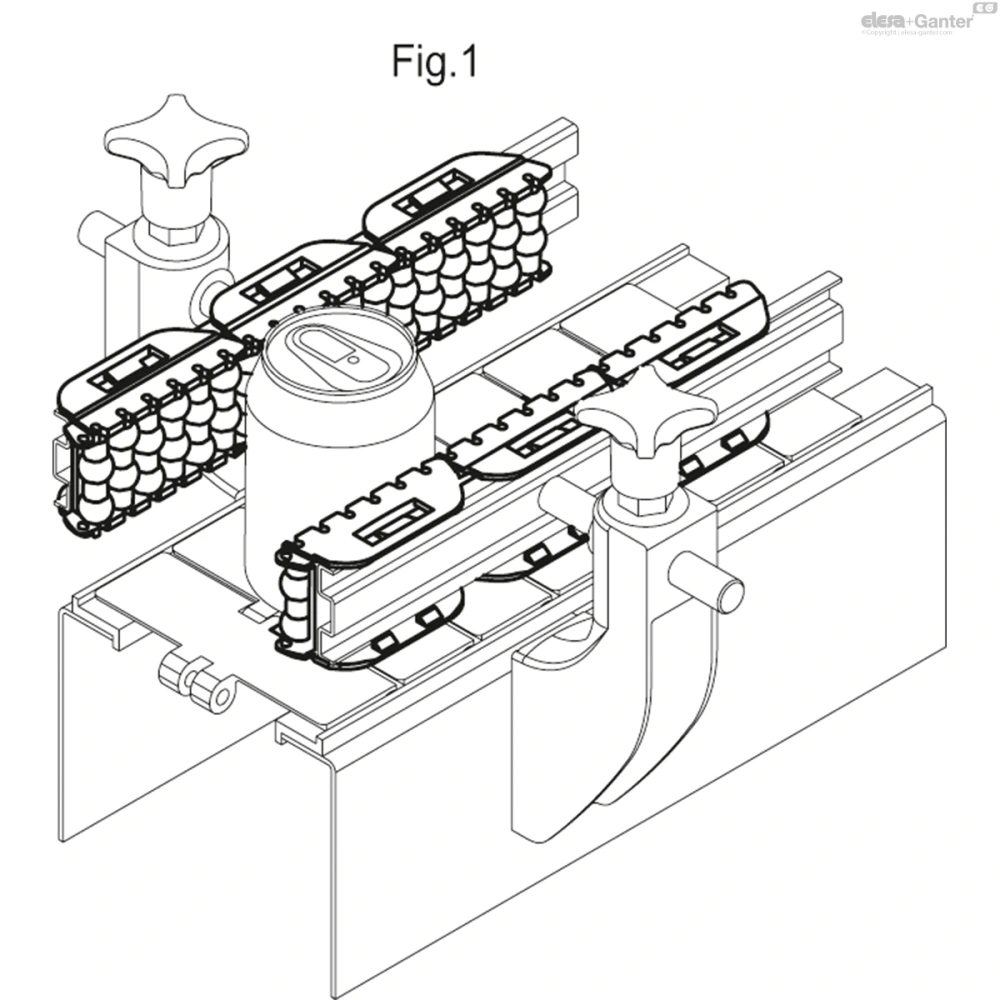

Боковые направляющие GLB-1 являются модульными самонесущими конструкциями для бокового перемещения изделий с небольшими вертикальными размерами на конвейерных лентах (рисунок 1).
Особенно подходят для использования во влажных условиях эксплуатации.
В зависимости от типа изделий рекомендуется использовать направляющие для перемещения:
- GLB-1-RS: изделий в закрытых металлических банках или пластмассовой таре;
- GLB-1-RC: изделий в картонных коробках для более плавного перемещения;
- GLB-1-RT: изделий из стекла, поскольку если стеклянное изделие случайно разобьется, направляющие облегчат удаление осколков.

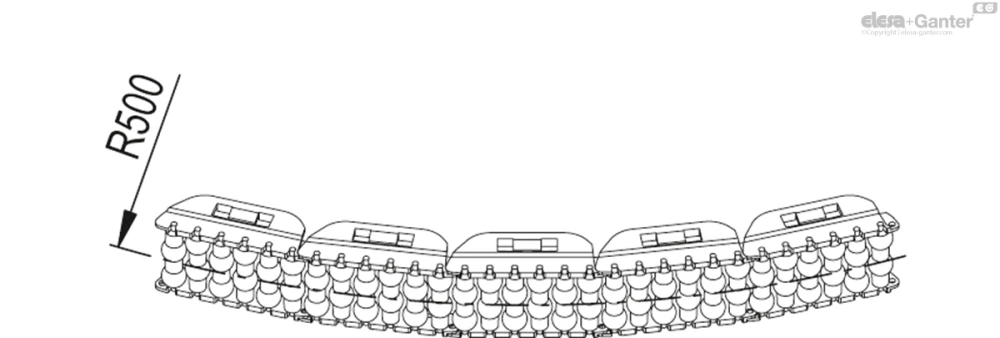

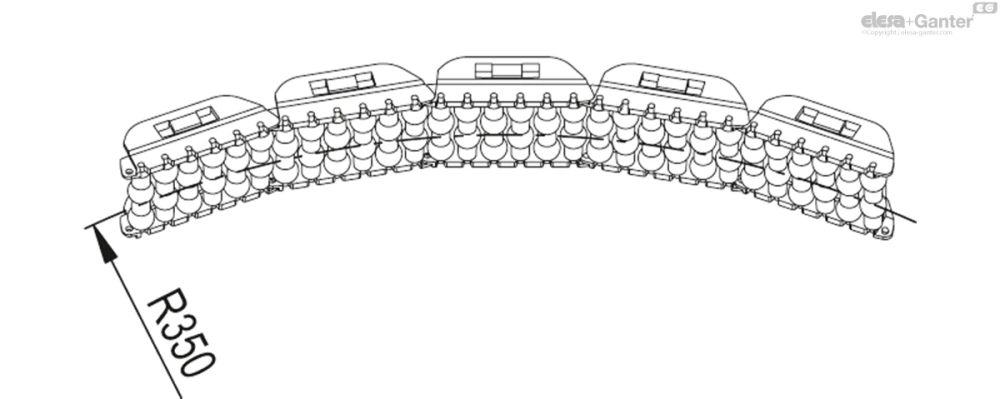

Сочленение боковых направляющих с роликами предусматривает внешний радиус кривизны, равный 500 мм, и внутренний радиус кривизны, равный 350 мм.

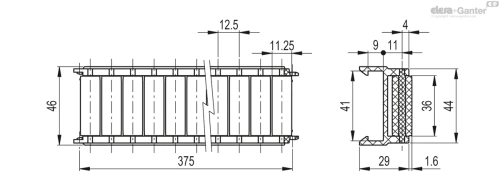

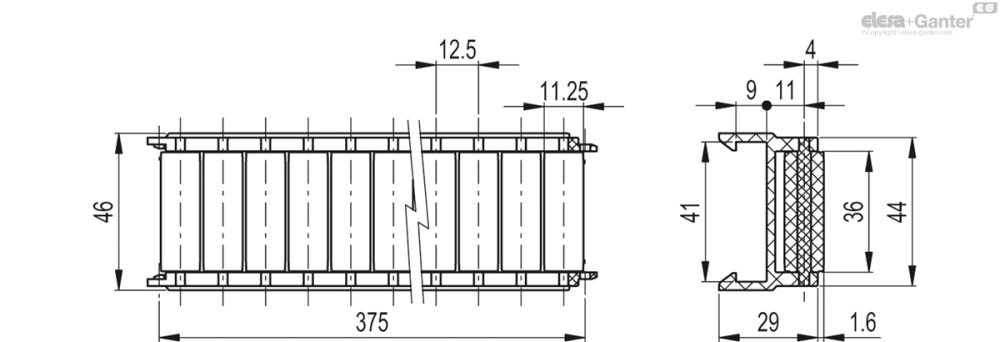

Поставляются уже собранными модулями длиной 375 мм для профилей 40 x 8 мм.
Другие исполнения
Специальные исполнения доступны по запросу
- Боковые направляющие с самонесущей конструкцией и роликами разных цветов.
- Боковые направляющие со штифтами из технополимера на основе ацетатной смолы (полиацеталь (POM) ).
