Серия DT.464-SB

DT.464-SB

Ручки с накаткой

со сферическим наконечником, СУПЕР-технополимер

Ручки с накаткой

__logo__ELE_OD__ SUPER- TechnopolymerСУПЕР-технополимеры широко используются в автомобильной промышленности в так называемом процессе «замены металла». Эти конструкционные пластмассовые материалы, являющиеся новейшей разработкой, позволяют использовать изделия из технополимера в тех областях применения, где до сих пор использовались только металлические изделия, со следующими преимуществами: высокие механические характеристики, коррозионная стойкость, лёгкость, немагнитность, низкий коэффициент трения, отсутствие необходимости в техническом обслуживании, теплоизоляция, окраска в массе материала. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Изображения

DT.464-SB — Ручки с накаткой DT.464-SB — Ручки с накаткой

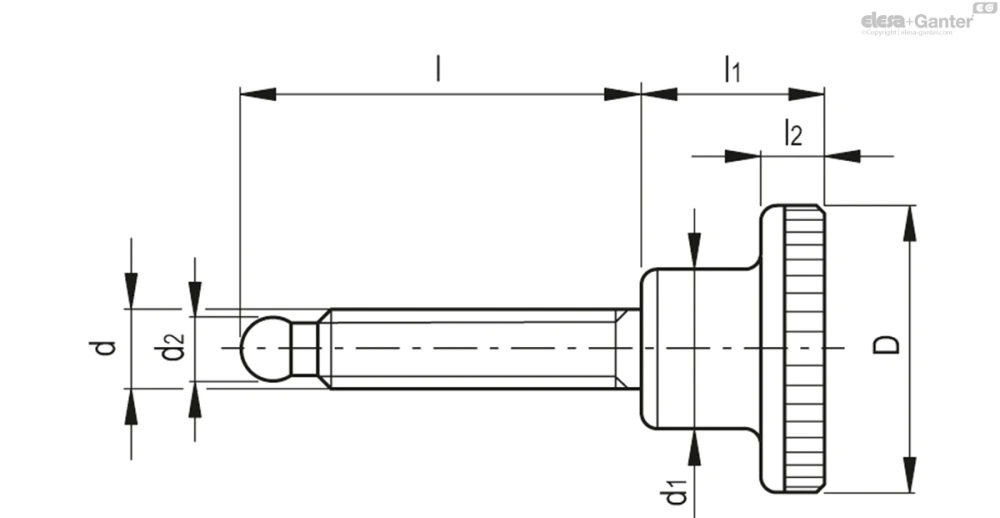

Схемы

Схема DT.464-SB

DT.464-SB

Таблица моделей — Ручки с накаткой

Артикул Описание
В корзину
317601-C9 DT.464.24-M6x25-SB-C9 24 M6 12 4.5 25 15 5 1 6
317601-C33 DT.464.24-M6x25-SB-C33 24 M6 12 4.5 25 15 5 1 6
317603-C9 DT.464.24-M6x35-SB-C9 24 M6 12 4.5 35 15 5 1 7
317603-C33 DT.464.24-M6x35-SB-C33 24 M6 12 4.5 35 15 5 1 7
317605-C9 DT.464.30-M8x30-SB-C9 30 M8 16 6.1 30 18 6 2.5 12
317605-C33 DT.464.30-M8x30-SB-C33 30 M8 16 6.1 30 18 6 2.5 12
317607-C9 DT.464.30-M8x35-SB-C9 30 M8 16 6.1 35 18 6 2.5 13
317607-C33 DT.464.30-M8x35-SB-C33 30 M8 16 6.1 35 18 6 2.5 13
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Армированный стекловолокном СУПЕР-технополимер на основе полиамида (PA), чёрный цвет RAL 9005 (C9) или серый цвет, RAL 7040 (C33).

Особенности и области применения

Ручки DT.464-SB имеют размеры, указанные для стальных ручек DIN 464.

В сочетании с упорными подушками GN 631 могут использоваться для создания разнообразных систем блокировки.

  • Защита от ржавления.
  • стойкостью к химическим веществам.
  • Может также применяться вне помещений и обладает превосходной износостойкостью.
  • Высокая механическая стойкость.
  • Облегчённая конструкция: в пять раз легче по сравнению с аналогом из стали.

Ручки прошли испытания на 100 000 циклов затягивания, и значения крутящего момента не изменились.
