428001

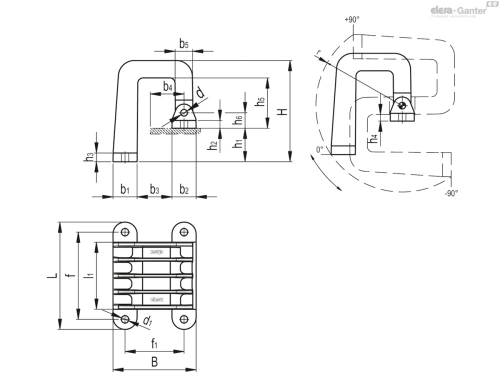

Технические характеристики — Скрытая петля
- L
- 80
- A
- 62
- d1
- 5.5
- f±0.4
- 65
- f1±0.4
- 44
- H
- 76
- h1
- 25
- h2
- 6.5
- h3
- 6.5
- h4
- 4
- h5
- 38
- h6
- 12
- l1
- 49.5
- b1
- 18
- b2
- 18
- b3
- 26
- b4
- 24
- b5
- 13
- r
- 65
- d
- 6
- C#[Nm]
- 5
- Weight (in g)
- 105
- Вес (г)
- 105
Основные характеристики
Особенности и области применения

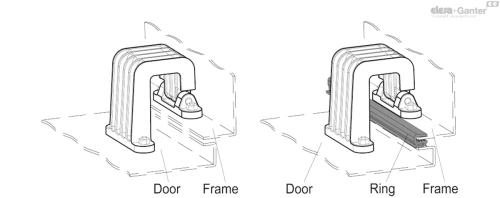

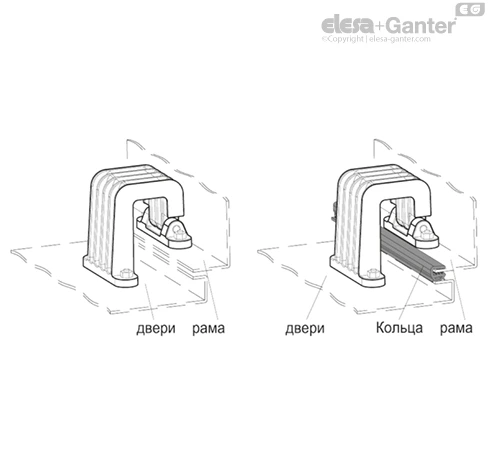

Петля, подлежащая использованию с дверями и рамами коробкообразных конструкций из сложенного листового металла.
Для дверей и рам могут применяться кольца для предотвращения попадания пыли и инородных предметов.
Угол поворота (приблизительное значение)
Макс. 180° (-90° и +90°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
| Испытания на прочность | |||||||||||
| ОСЕВОЕ НАПРЯЖЕНИЕ (0°) | ОСЕВОЕ НАПРЯЖЕНИЕ (-90°) | ОСЕВОЕ НАПРЯЖЕНИЕ (+90°) | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ (0°) | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ (-90°) | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ (+90°) | ||||||
 |  |  |  |  |  | ||||||
| Максимальная рабочая нагрузка Ea [N] | Нагрузка на разрыв Ra [N] | Максимальная рабочая нагрузка Ea [N] | Нагрузка на разрыв Ra [N] | Максимальная рабочая нагрузка Ea [N] | Нагрузка на разрыв Ra [N] | Максимальная рабочая нагрузка Er [N] | Нагрузка на разрыв Rr [N] | Максимальная рабочая нагрузка Er [N] | Нагрузка на разрыв Rr [N] | Максимальная рабочая нагрузка Er [N] | Нагрузка на разрыв Rr [N] |
| 390 | 1350 | 375 | 1110 | 310 | 1340 | 370 | 1170 | 390 | 1330 | 490 | 1280 |
Максимальными рабочими нагрузками считаются нагрузки, приводящие к деформации одной петли на 2 мм.
