Серия CFTX-EH

427201

CFTX.40 EH-4

Name: Петли CFTX.40 EH-4
Brand: ELESA
SKU: 427201

Петли

Технополимер

Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

427201

Технические характеристики — Петли

Технополимер на основе полиамида (PA), армированного стекловолокном, чёрный цвет или белый цвет RAL 9016 (C16), матовая отделка.

Технополимер на основе полиацеталя (POM), чёрный цвет или белый цвет RAL 9016 (C16), матовая отделка.

CFTX-SH: сквозные отверстия для винтов с потайной головкой.

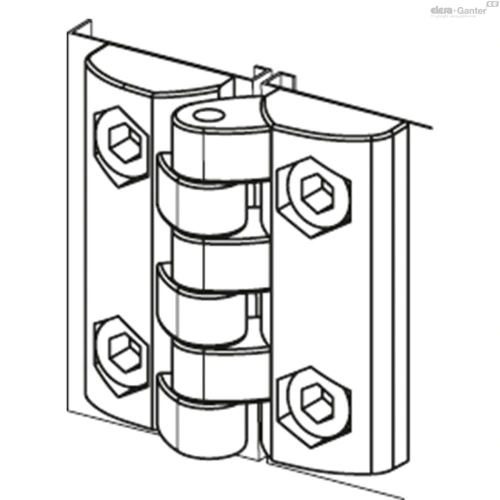

CFTX-EH: сквозные отверстия с шестигранным гнездом также подходят для винтов с цилиндрической головкой. Данная петля с вставкой или шпилькой может быть установлена с помощью шестигранных гаек или винтов с шестигранной головкой, установленных в монтажное отверстие.

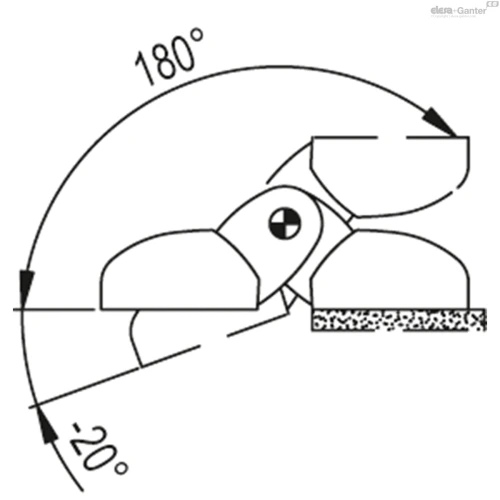

Макс. 200° (-20° и + 180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Испытания на прочность
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFTX.40	300	1500	300	1500	200	750
CFTX.49	500	2900	400	3000	300	1600
CFTX.65	800	4500	800	4400	500	2200
