Серия CFN.

CFN-B

Прямые разъёмные петли

Технополимер

латунные никелированные вставки с резьбовым отверстием

Таблица (PDF)

Исполнения серии CFN.

CFN-B

Прямые разъёмные петли

Технополимер

CFN-B-p

Прямые разъёмные петли

Технополимер

CFN-p

Прямые разъёмные петли

Технополимер

CFN-p-B

Прямые разъёмные петли

Технополимер

CFN-B

Таблица моделей — Прямые разъёмные петли

Артикул	Описание	L	A	d₁	h	f	f₁	H	h₁	l₁	l₂	l₃	d	C#[Nm]	Вес (г)	В корзину
426111	CFN.65 B-M5	64	14.5	M5	8	19	6	21	14	31	2	24	8	5	32

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Регулируемая ось с восьмиугольным пазом

Технополимер на основе ацеталя (POM), чёрный цвет.

Стандартные исполнения

CFN-B: латунные никелированные втулки с резьбовыми отверстиями.
CFN-p: стальные никелированные резьбовые шпильки.
CFN-B-p: латунные никелированные втулки с резьбовым отверстием и стальные никелированные резьбовые шпильки.
CFN-p-B: стальные никелированные резьбовые шпильки и латунные никелированные втулки с резьбовым отверстием.

Общая информация

Особенности

Регулируемые разъемные петли CFN. (патент ELESA) разработаны для регулировки возможных перекосов между дверью и рамой.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Испытания на прочность
ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ

Параллельные плоскости	Перпендикулярные плоскости	Параллельные плоскости	Перпендикулярные плоскости
Максимальная рабочая нагрузка Ea [N]		Максимальная рабочая нагрузка Er [N]
590		200

Упругая деформация, происходящая на петле при значениях нагрузки, превышающих указанные в таблице, делает нагрузку на разрыв не имеющей значения.

Инструкции по использованию

Инструкции по монтажу

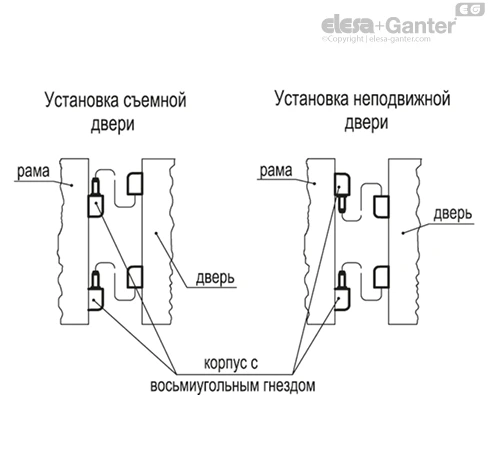

Установите корпусы петли с восьмиугольным пазом на раме и два других корпуса с цилиндрическим пазом - на двери.

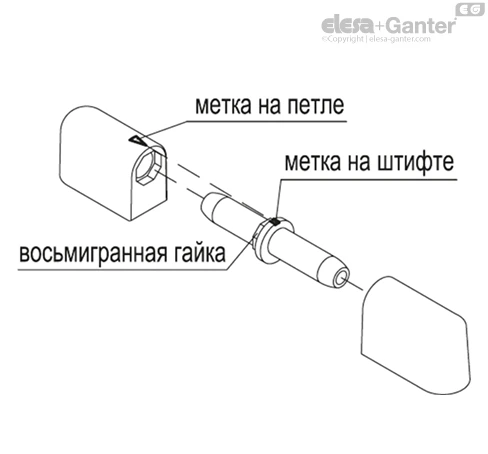

Вставьте оси с восьмиугольным пазом в два корпуса, установленные на раме путем совмещения отметок, нанесенных на оси и петле.
Установите дверь, совместив корпусы петли на осях.

Регулировка двери

В случае, если дверь расположена не параллельно раме, то положение двери можно отрегулировать путем поворота восьмиугольного паза оси по часовой или против часовой стрелки.

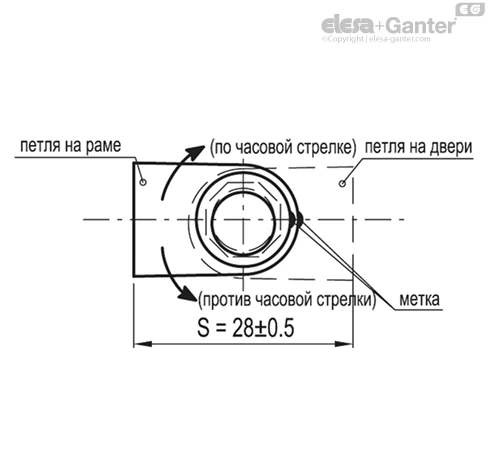

При повороте оси против часовой стрелки, расстояние S увеличивается (+0,5), в то время как поворот оси по часовой стрелке приведет к его уменьшению (-0,5).

Автономные регулировки

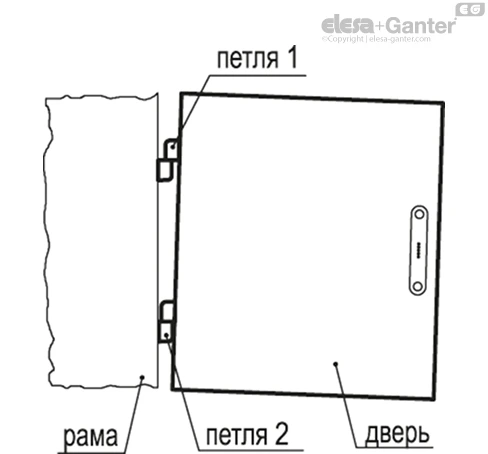

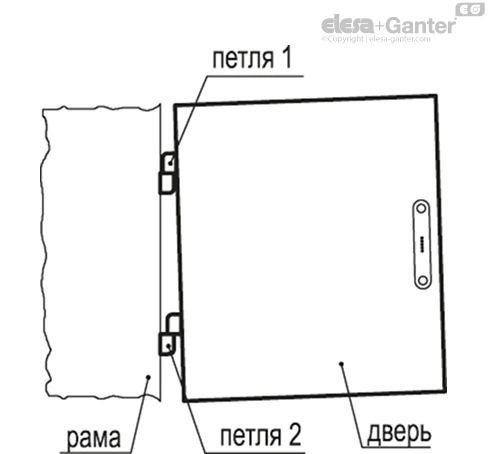

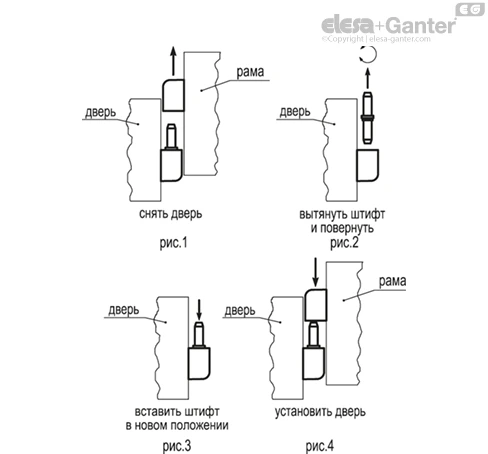

Ось имеет восьмиугольный паз, который обеспечивает различные положения для регулировки двери, расположенной не параллельно (рис. 1-2-3-4). При выравнивании двери с рамой может возникнуть необходимость отрегулировать оси обеих петель.
