Серия CFMQ

CFMQ

Петли

СУПЕР-технополимер

Петли

Таблица (PDF)

CFMQ

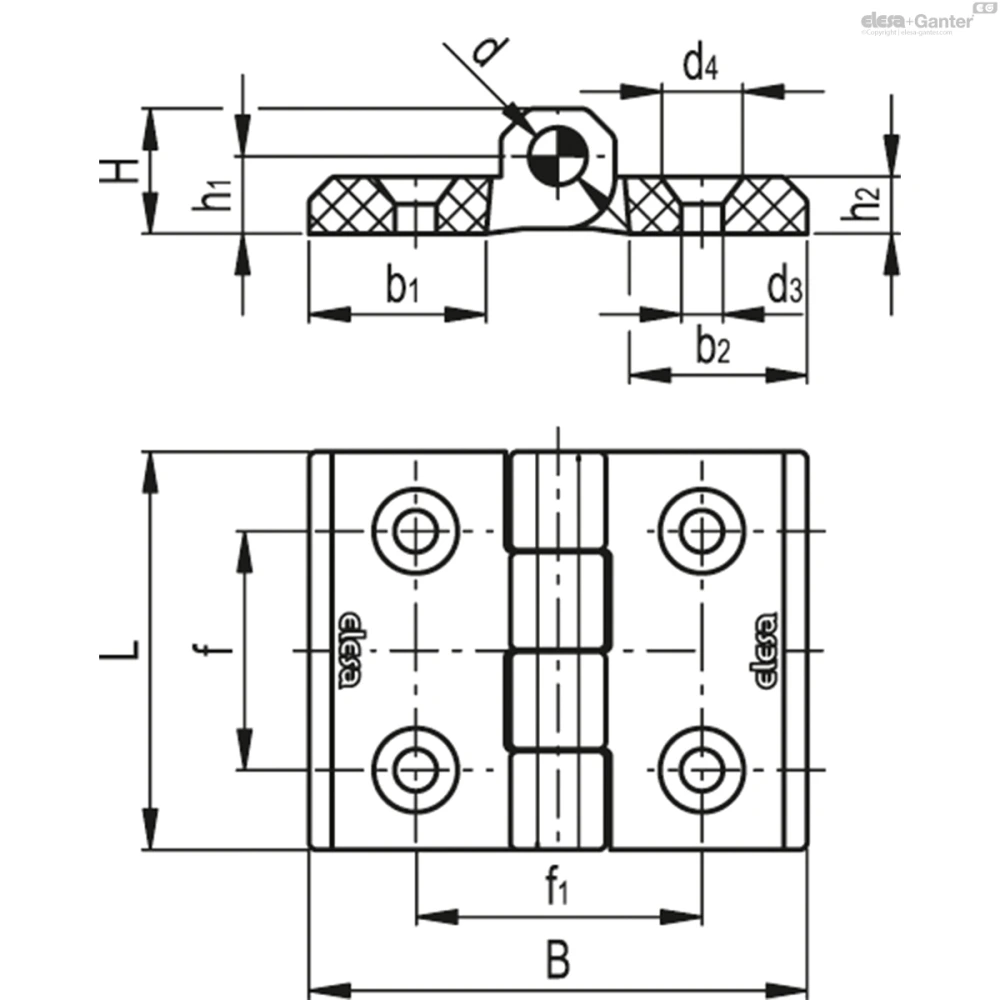

Таблица моделей — Петли

Артикул	Описание	L	A	f±0.25	f₁ ±0.25	H	h₁	h₂	b₁	b₂	d	d₃	d₄	C#[Nm]	Вес (г)	В корзину
425812	CFMQ.60-45-SH-6	60	70	34	45	14.5	8	8	26	26	8	6.5	12.5	5	71

3D-модель Технические данные (PDF)

Основные характеристики

Материал

СУПЕР-технополимер на основе полиамида (PА), армированный стекловолокном, черный цвет, матовая отделка.

Вращающийся штифт

Нержавеющая сталь AISI 303.

Стандартное исполнение

Сквозные отверстия для винтов с потайной головкой.

Общая информация

Особенности и области применения

Петля CFMQ может быть собрана вместе с петлей со встроенным предохранительным выключателем CFSQ.

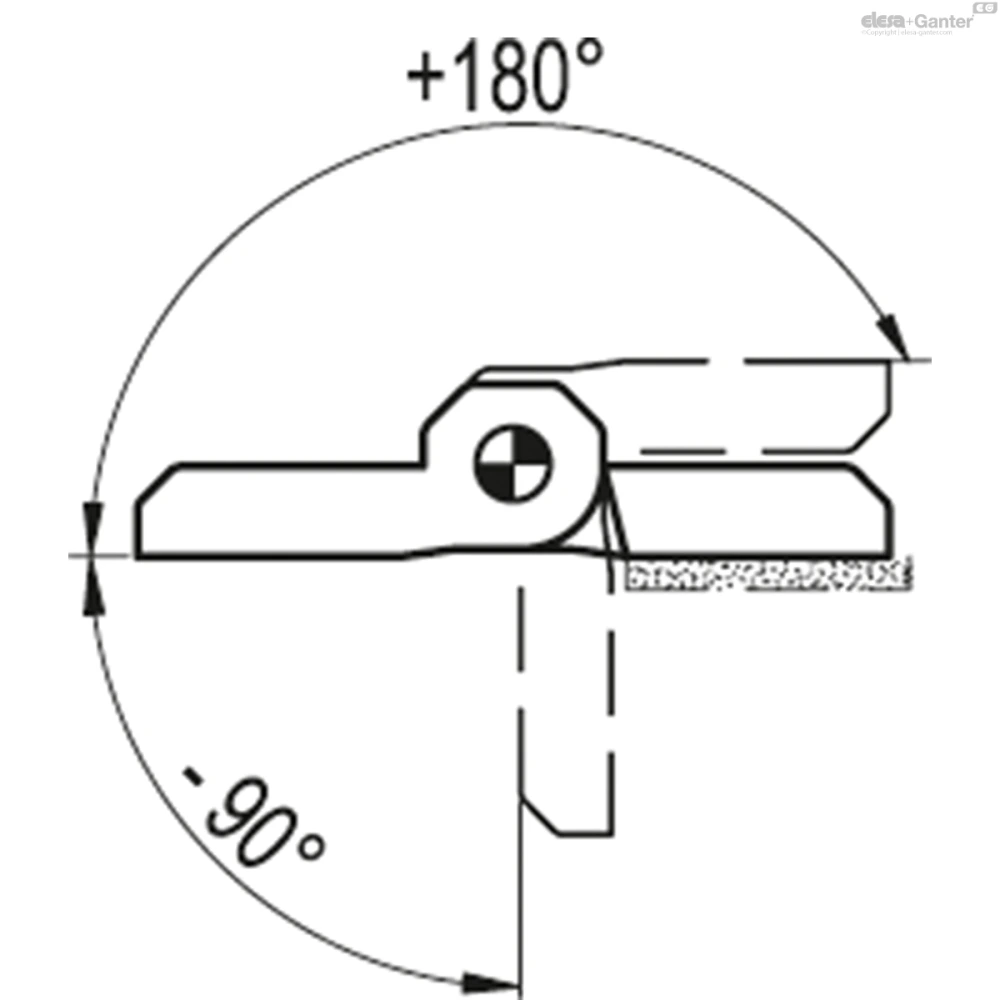

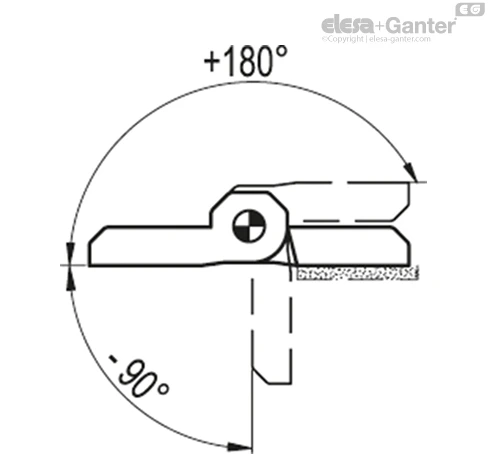

Угол поворота (приблизительное значение)

Макс. 270° (-90° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ	РАДИАЛЬНОЕ НАПРЯЖЕНИЕ	НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Испытания на прочность
Описание	Макс. допустимая статическая нагрузка Sa [N]	Макс. допустимая статическая нагрузка Sr [N]	Макс. допустимая статическая нагрузка S90 [N]
CFMQ.60-45-SH-6	2920	3010	1310

Максимальная статическая нагрузка — величина, при превышении которой материал может разрушиться и петля перестанет исправно работать. Очевидно, что к данному значению должен быть применен соответствующий коэффициент в зависимости от значения и уровня безопасности конкретного применения.
