Серия CFM-VD

CFM-VD

Петли

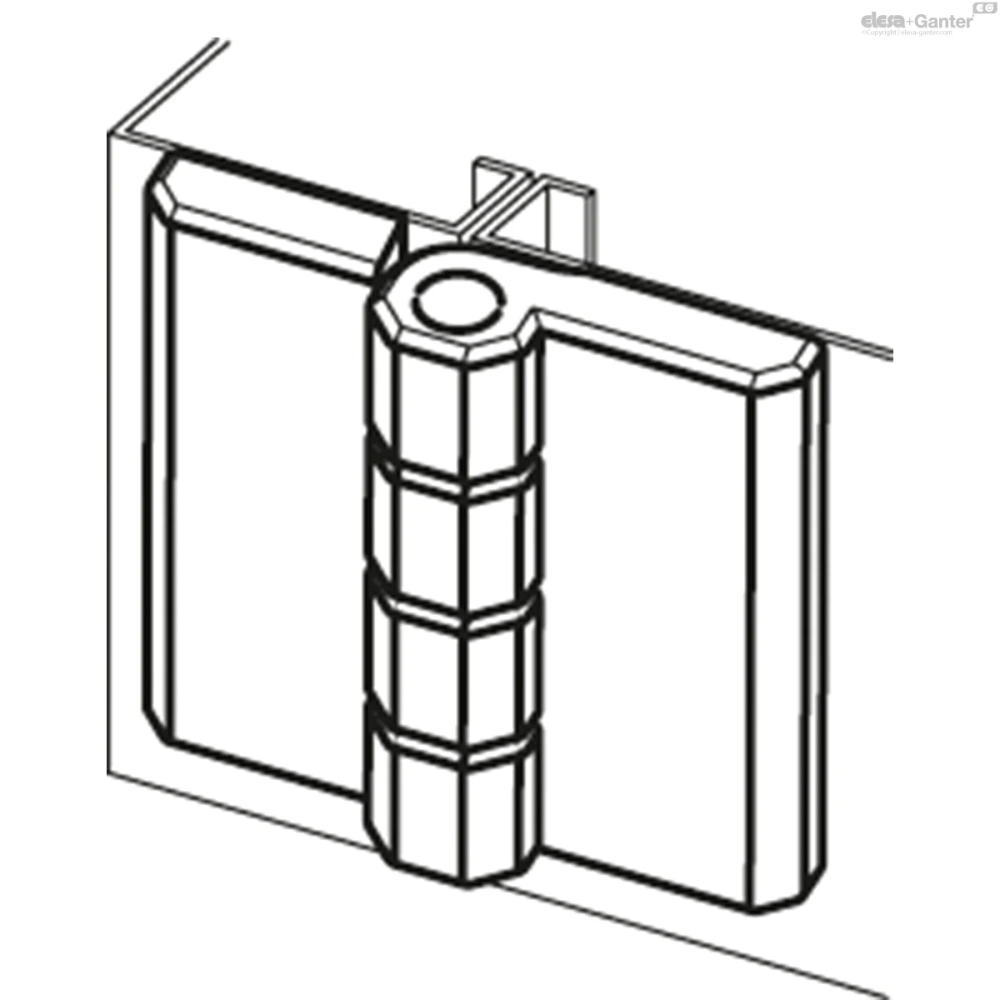

Технополимер, визуально определяемый

Петли

Таблица (PDF)

CFM-VD

Таблица моделей — Петли

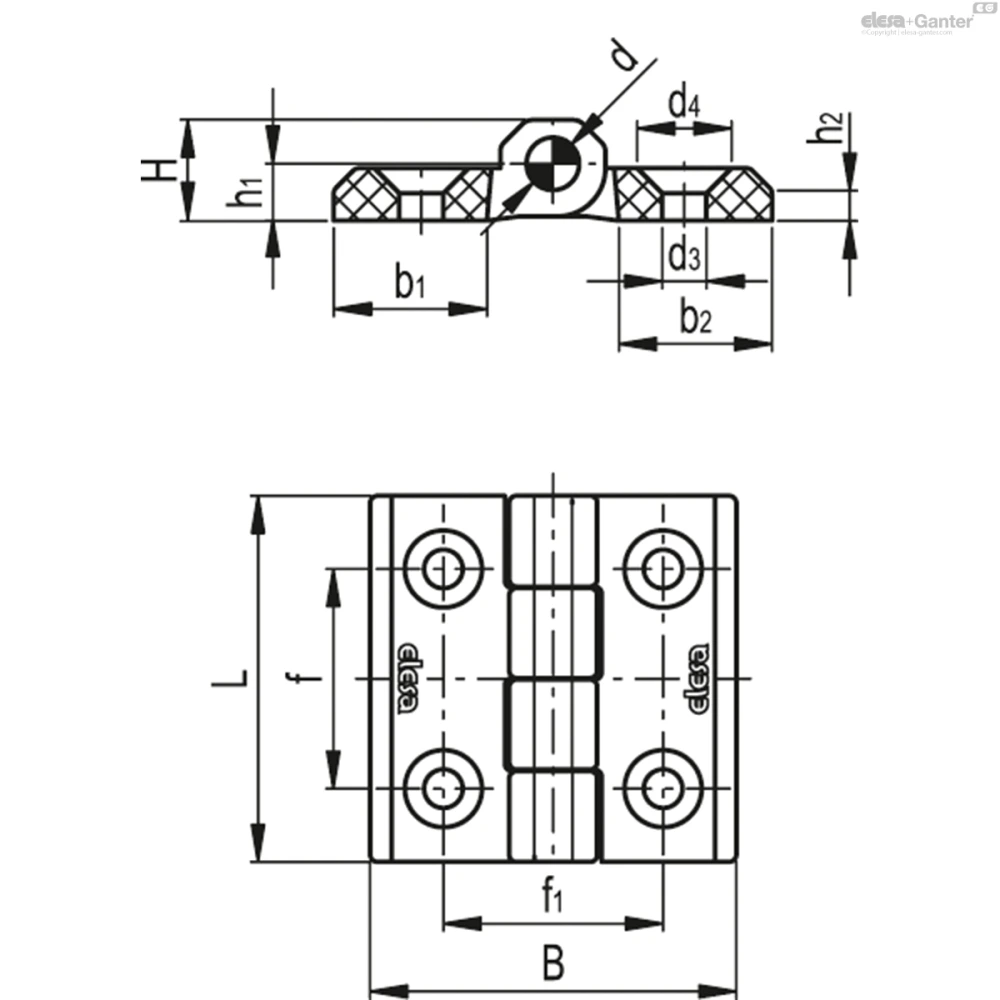

Артикул	Описание	L	A	f±0.25	f₁ ±0.25	H	h₁	h₂	b₁	b₂	d	d₃	d₄	C#[Nm]	Вес (г)	В корзину
199511	CFM.40-SH-5-VD	40	40	25	25	9	5.5	5	14	14	4	5.5	10.5	3	14
199611	CFM.50-SH-6-VD	50	50	30	30	11.5	6.5	6	18	18	6	6.5	12.5	5	28

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Вращающийся штифт

Нержавеющая сталь AISI 303

Стандартное исполнение

Сквозные отверстия для винтов с потайной головкой.

Общая информация

Особенности и области применения

Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.

Специально разработан для применения в пищевой и фармацевтической индустрии.

Угол поворота (приблизительное значение)

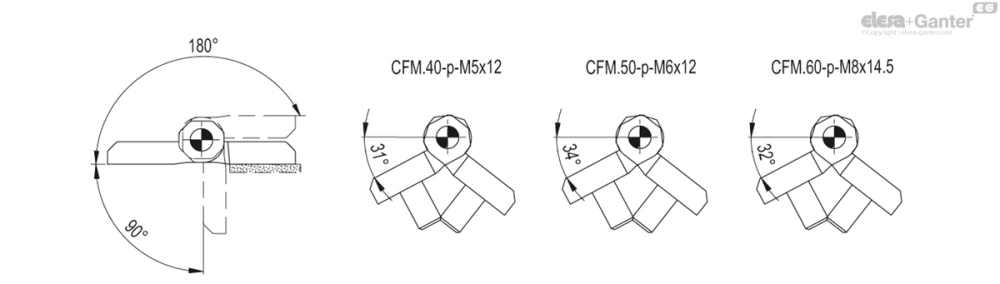

Макс. 270° (-90° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Испытания на прочность
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFM.40 SH-5-VD	100	1600	200	1900	200	1200
CFM.50 SH-6-VD	100	2100	200	3100	200	2000
