Серия CFM-TR-G

CFM-TR-G

Петли для крепления на стекло или панели

СУПЕР-технополимер

Таблица (PDF)

CFM-TR-G — Петли для крепления на стекло или панели

CFM-TR-G

Таблица моделей — Петли для крепления на стекло или панели

Артикул	Описание	L	A	f	f₁	f₂	f₃	H	h₁	h₂	h₃	h₄	b₁	b₂	d	d₁	d₂	d₃	s₁	C#[Nm]	Вес (г)
426051	CFM-TR-G-B.40-SH-5	40	64	25	12.5	32.5	7.5	9	5.5	5	4.1	2	14	38.5	4	5.5	10.5	10.5	5.6	3	29
426061	CFM-TR-G-B.50-SH-6	50	77	30	15	39.5	10.5	11.5	6.5	6	4.7	2	18	45	6	6.5	12.5	10.5	6.6	5	46
426071	CFM-TR-G-B.60-SH-6	60	90	36	18	47.5	12.5	15	8.5	8	4.7	2	21	51.5	8	6.5	12.5	10.5	6.6	5	83

3D-модель Технические данные (PDF)

Основные характеристики

Материал

СУПЕР-технополимер на основе полиамида (PА), армированный стекловолокном, черный цвет, матовая отделка.

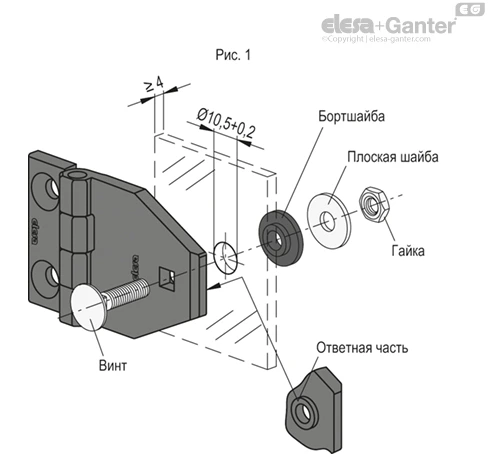

Плоская шайба

Нержавеющая сталь A4 UNI 6593-MT.

Бортшайба

Бутадиен-нитрильный каучук, твёрдость по Шору 70 по шкале А

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Вращающийся штифт

Нержавеющая сталь AISI 303.

Стандартное исполнение

Рамное крыло: сквозные отверстия для винтов с потайной головкой.

панельное крыло: сквозное отверстие для болтов с полукруглой головкой и квадратным подголовником в соответствии с UNI 5732 (выберите правильную длину винта в зависимости от толщины стекла или панели).

Общая информация

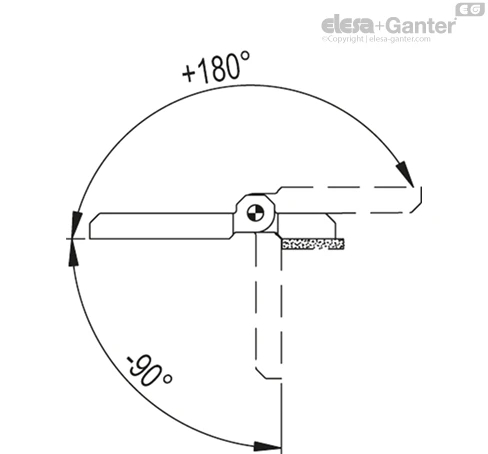

Угол поворота (приблизительное значение)

Макс. 270° (-90° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Испытания на прочность
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFM-TR-G-B.40-SH-5	300	750	420	2500	420	1000
CFM-TR-G-B.50-SH-6	270	1040	480	3500	480	1000
CFM-TR-G-B.60-SH-6	250	1200	370	5000	370	2500

Указанные в таблице значения максимальной рабочей нагрузки для различных петель являются лишь ориентировочными. Они получены в результате испытаний, проведённых в наших лабораториях, при контролируемых температуре (23 °C) и относительной влажности воздуха (50 %), в заданных условиях использования и в течение ограниченного промежутка времени. В любом случае рекомендуется проверить исправную работу конструкции при ее установке.
