Серия CFM-SL

CFM-SL

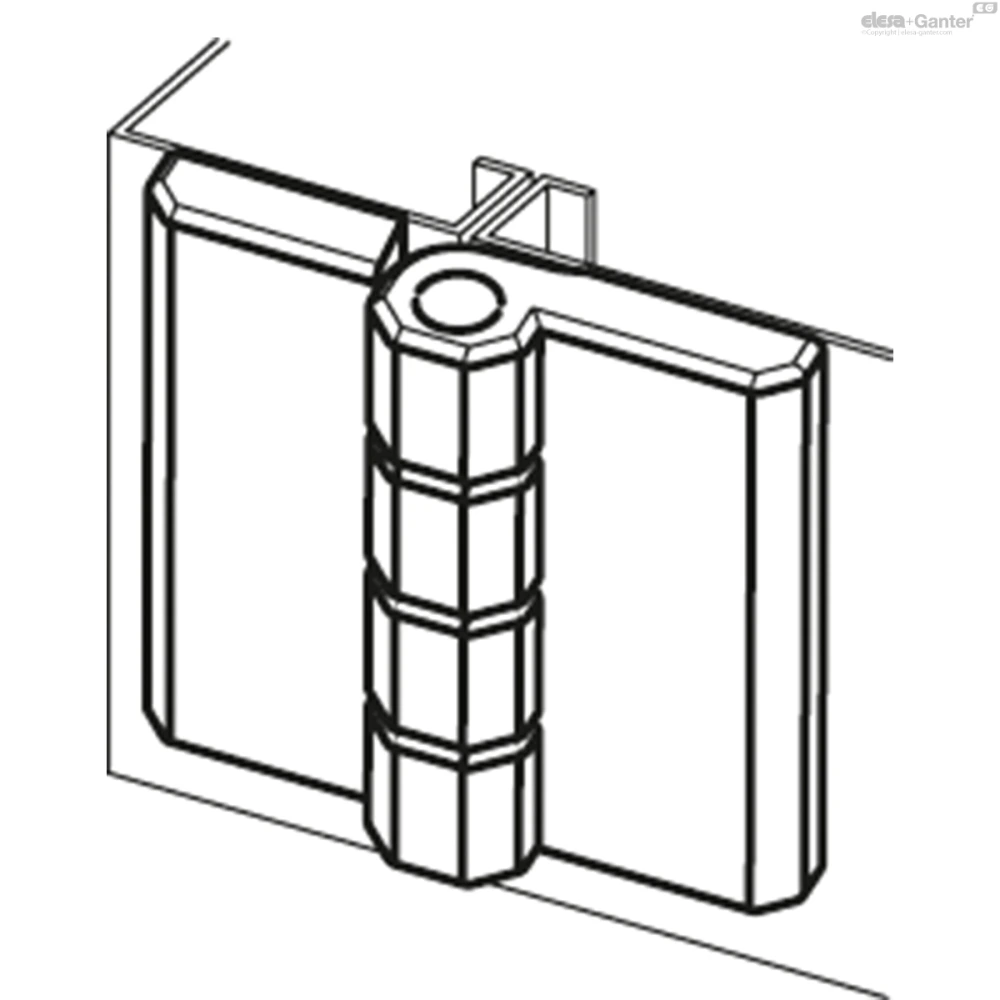

Петля с отверстиями с канавкой

СУПЕР-технополимер

Таблица (PDF)

CFM-SL

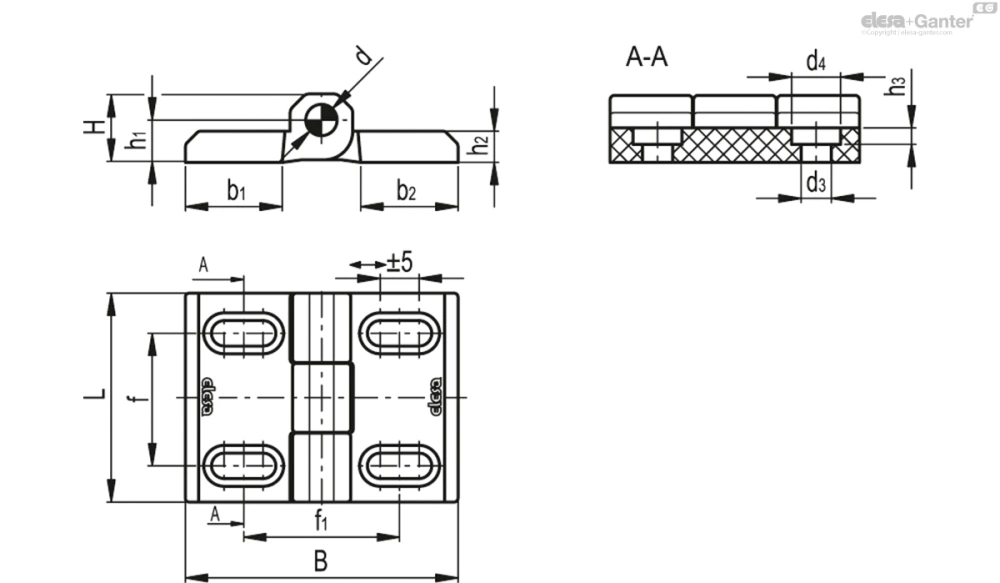

Таблица моделей — Петля с отверстиями с канавкой

Артикул	Описание	L	A	f±0.25	f₁ ±0.25	H	h₁	h₂	h₃	b₁	b₂	d	d₃	d₄	C#[Nm]	Вес (г)	В корзину
425822	CFM.60-SL-CH-6	60	70	34	40	14.5	8	7.5	4	26	26	8	6.5	10.5	4	64

3D-модель Технические данные (PDF)

Основные характеристики

Материал

СУПЕР-технополимер на основе полиамида (PА), армированный стекловолокном, черный цвет, матовая отделка.

Вращающийся штифт

Нержавеющая сталь AISI 303.

Стандартное исполнение

Пазы со сквозным отверстием для нижних винтов с цилиндрической головкой согласно UNI 9327, что позволяет регулировку в ходе крепления.

Общая информация

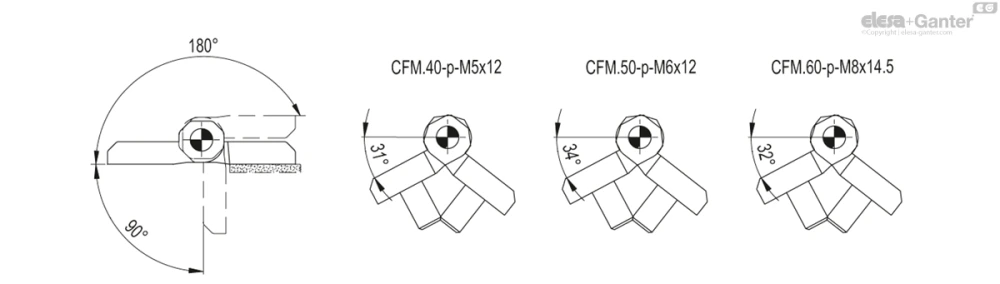

Угол поворота (приблизительное значение)

Макс. 270° (-90° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ	РАДИАЛЬНОЕ НАПРЯЖЕНИЕ	НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Испытания на прочность
Описание	Макс. допустимая статическая нагрузка Sa [N]	Макс. допустимая статическая нагрузка Sr [N]	Макс. допустимая статическая нагрузка S90 [N]
CFM.60-SL-CH-6	960	1200	1360

Максимальная статическая нагрузка — величина, при превышении которой материал может разрушиться и петля перестанет исправно работать. Очевидно, что к данному значению должен быть применен соответствующий коэффициент в зависимости от значения и уровня безопасности конкретного применения.
