Серия CFM-PCN-B

424691

CFM-PCN.70 B-M6

Петли

СУПЕР-технополимер

SUPER- TechnopolymerСУПЕР-технополимеры широко используются в автомобильной промышленности в так называемом процессе «замены металла». Эти конструкционные пластмассовые материалы, являющиеся новейшей разработкой, позволяют использовать изделия из технополимера в тех областях применения, где до сих пор использовались только металлические изделия, со следующими преимуществами: высокие механические характеристики, коррозионная стойкость, лёгкость, немагнитность, низкий коэффициент трения, отсутствие необходимости в техническом обслуживании, теплоизоляция, окраска в массе материала. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

Изображения

424691 — Петли 424691 — Петли 424691 — Петли

Схемы

Схема CFM-PCN-B Схема CFM-PCN-B

424691

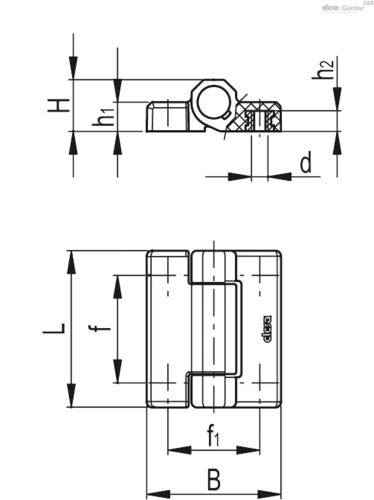

Технические характеристики — Петли

L
70
A
60
f±0.25
48
f1 ±0.25
41
H
23
h1
13
h2
5
d
M6
C#[Nm]
8
Weight (in g)
82
Вес (г)
82

Все модели серии CFM-PCN-B (1) →

Основные характеристики

Материал

СУПЕР-технополимер на основе полиамида (PА), армированный стекловолокном, черный цвет, матовая отделка.

Вращающийся штифт

Самосмазывающийся технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Стандартные исполнения

  • CFM-PCN-SH: сквозные отверстия для винтов с потайной головкой.
  • CFM-PCN-B: втулки из латуни с глухим резьбовым отверстием.

Угол поворота (приблизительное значение)

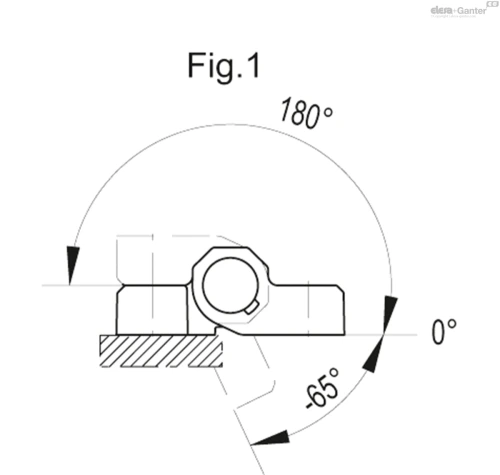

Макс. 245° (-65° и +180°, где 0° является условием, при котором две соединённые поверхности находятся на одной плоскости) см. рис. 1.

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

CFM_PCN_ACC_ANGLE_RU

Общая информация

Особенности и области применения

Компактный размер обеспечивает простоту установки изделия.

Петля CFM-PCN может сочетаться с петлёй со встроенным электрокабелем CFM-PC.

Испытания на прочностьОСЕВОЕ НАПРЯЖЕНИEРАДИАЛЬНОЕ НАПРЯЖЕНИЕНапряжение под углом в 90°
____logo__CFM_PCN_S_AXIAL______logo__CFM_PCN_S_RADIAL______logo__CFM_PCN_S_90__
ОписаниеМаксимальная рабочая нагрузка
Ea [N]		Нагрузка на разрыв
Ra [N]		Максимальная рабочая нагрузка
Er [N]		Нагрузка на разрыв
Rr [N]		Максимальная рабочая нагрузка
E90 [N]		Нагрузка на разрыв
R90 [N]
CFM.PCN-SH90023001100370012003500
CFM.PCN-B150027001000340010002600
