Серия CFM-MD
CFM-MD
Петли
Технополимер, выявляемый металлоискателями
Петли
Изображения

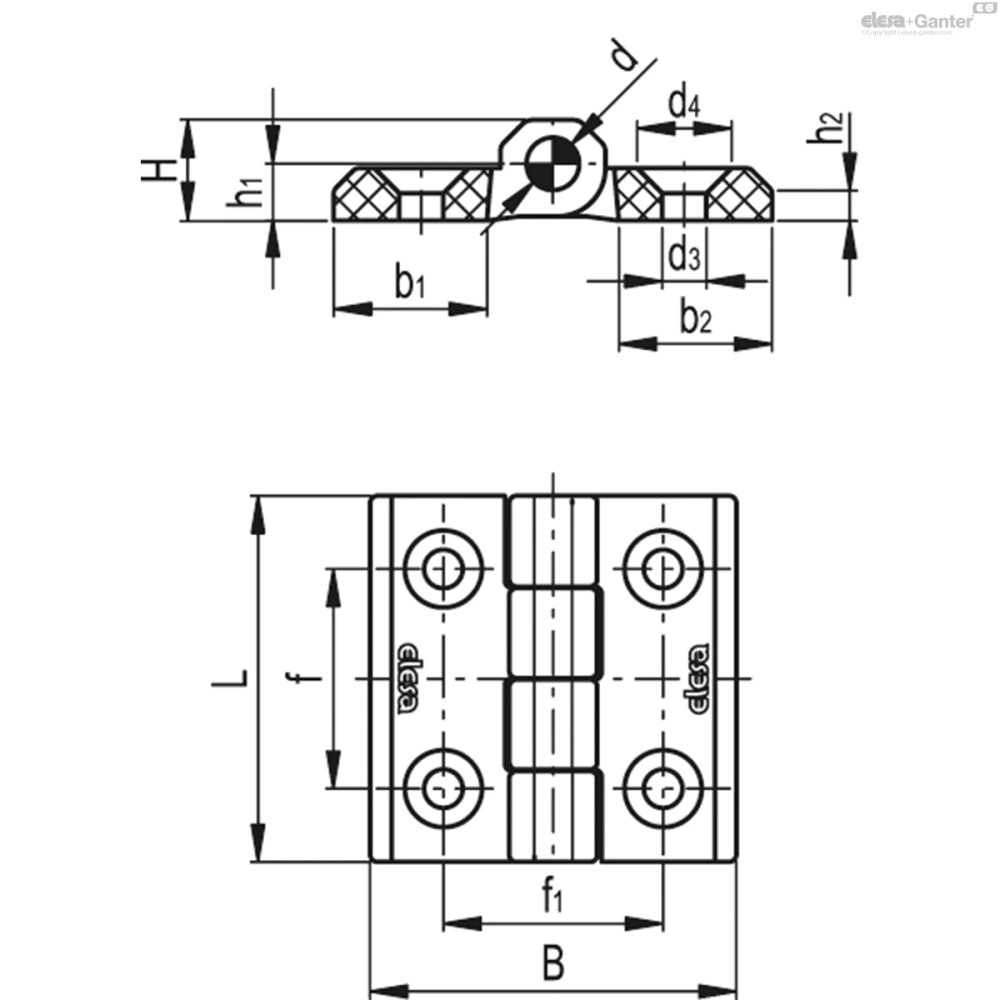

Схемы
CFM-MD
Таблица моделей — Петли
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5001, матовая поверхность.
Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).
Специальный технополимер содержит присадки, выявляемые металлоискателями.
Вращающийся штифт
Нержавеющая сталь AISI 303
Стандартное исполнение
Сквозные отверстия для винтов с потайной головкой.
Общая информация
Особенности и области применения
Синий цвет RAL 5001 четко выделяется при случайном попадании в продукты. Более того, металлоискатели выявляют наличие присадок с кубическими частицами со стороной 5 мм.
В целях усовершенствования процесса контроля при калибровке металлоискателей необходимо учитывать вид продукта/вещества, в котрое возможно попадание посторонних предметов, и содержание в нем влаги.
Специально разработан для применения в пищевой и фармацевтической индустрии.

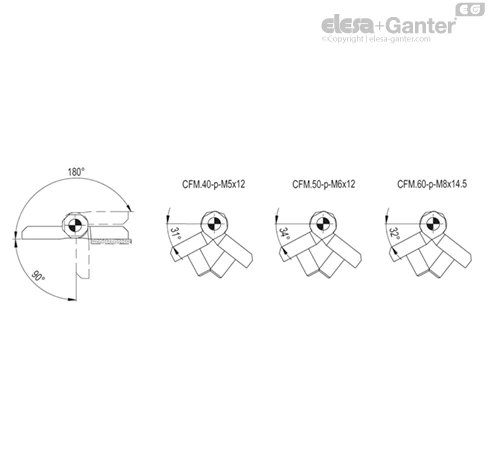

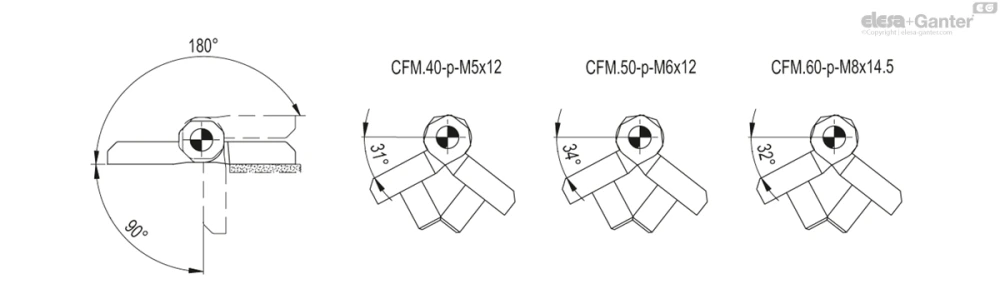

Угол поворота (приблизительное значение)
Макс. 270° (-90° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации-.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НАПРЯЖЕНИЕ ПОД УГЛОМ В 90° | |||
 |  |  | ||||
| Описание | Максимальная рабочая нагрузка Ea [N] | Нагрузка на разрыв Ra [N] | Максимальная рабочая нагрузка Er [N] | Нагрузка на разрыв Rr [N] | Максимальная рабочая нагрузка E90 [N] | Нагрузка на разрыв R90 [N] |
| CFM.40 SH-5-MD | 50 | 1100 | 100 | 1800 | 100 | 950 |
| CFM.50 SH-6-MD | 50 | 1900 | 100 | 3000 | 100 | 1200 |
