Серия CFM-CLEAN
CFM-CLEAN
Петли
СУПЕР-технополимер
Петли
Изображения
Схемы
CFM-CLEAN

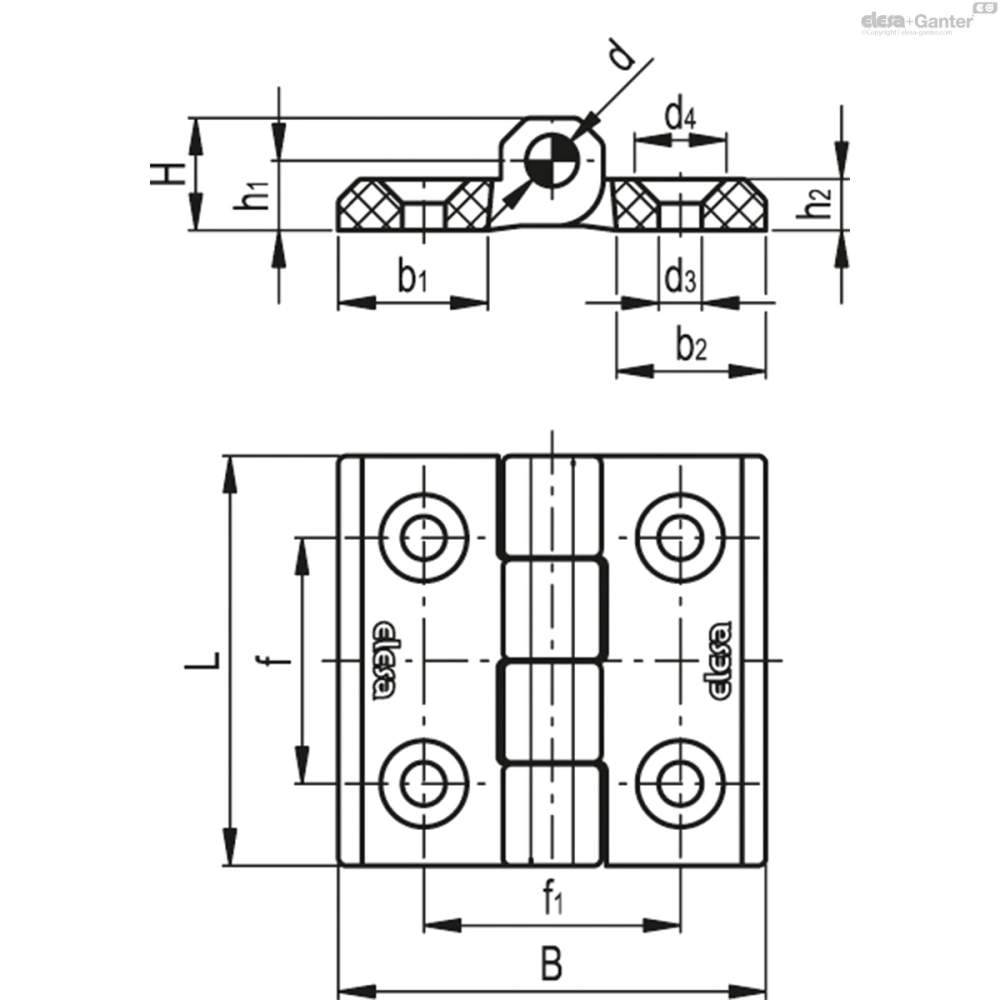

Таблица моделей — Петли
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 425441 | CFM.30-SH-4-CLEAN | 30 | 30 | 18 | 18 | 7 | 4 | 3.5 | 10.5 | 10.5 | 2.5 | 4.5 | 8.5 | 3 | 7 | |
| 425541 | CFM.40-SH-5-CLEAN | 40 | 40 | 25 | 25 | 9 | 5.5 | 5 | 14 | 14 | 4 | 5.5 | 10.5 | 3 | 16 | |
| 425641 | CFM.50-SH-6-CLEAN | 50 | 50 | 30 | 30 | 11.5 | 6.5 | 6 | 18 | 18 | 6 | 6.5 | 12.5 | 5 | 30 | |
| 425741 | CFM.60-SH-8-CLEAN | 60 | 60 | 36 | 36 | 15 | 8.5 | 8 | 21 | 21 | 8 | 8.5 | 16.5 | 5 | 57 |
Основные характеристики
Материал
Супертехнополимер на основе полиамида (ПА), армированного стекловолокном, белый цвет, аналогичный RAL 9002, матовая отделка.
Вращающийся штифт
Нержавеющая сталь AISI 303
Стандартное исполнение
Сквозные отверстия для винтов с потайной головкой.
Общая информация

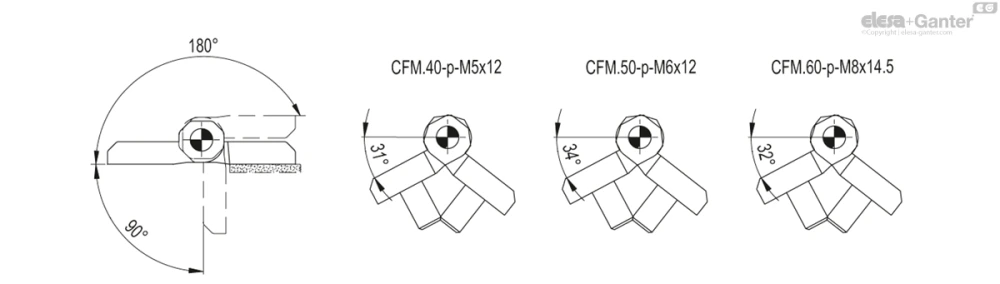

Угол поворота (приблизительное значение)
Макс. 270° (-90° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации-.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НАПРЯЖЕНИЕ ПОД УГЛОМ В 90° |
 |  |  | |
| Описание | Макс. допустимая статическая нагрузка Sa [N] | Макс. допустимая статическая нагрузка Sr [N] | Макс. допустимая статическая нагрузка S90 [N] |
| CFM.30-SH-4-CLEAN | 1400 | 1700 | 1000 |
| CFM.40-SH-5-CLEAN | 1900 | 1900 | 1280 |
| CFM.50-SH-6-CLEAN | 2630 | 2400 | 1720 |
| CFM.60-SH-8-CLEAN | 3320 | 2960 | 3070 |
Максимальная статическая нагрузка — величина, при превышении которой материал может разрушиться и петля перестанет исправно работать. Очевидно, что к данному значению должен быть применен соответствующий коэффициент в зависимости от значения и уровня безопасности конкретного применения.
