Серия CFM-AE-V0
CFM-AE-V0
Петли
Самозатухающий сертифицированный техноплимер
Петли
Изображения

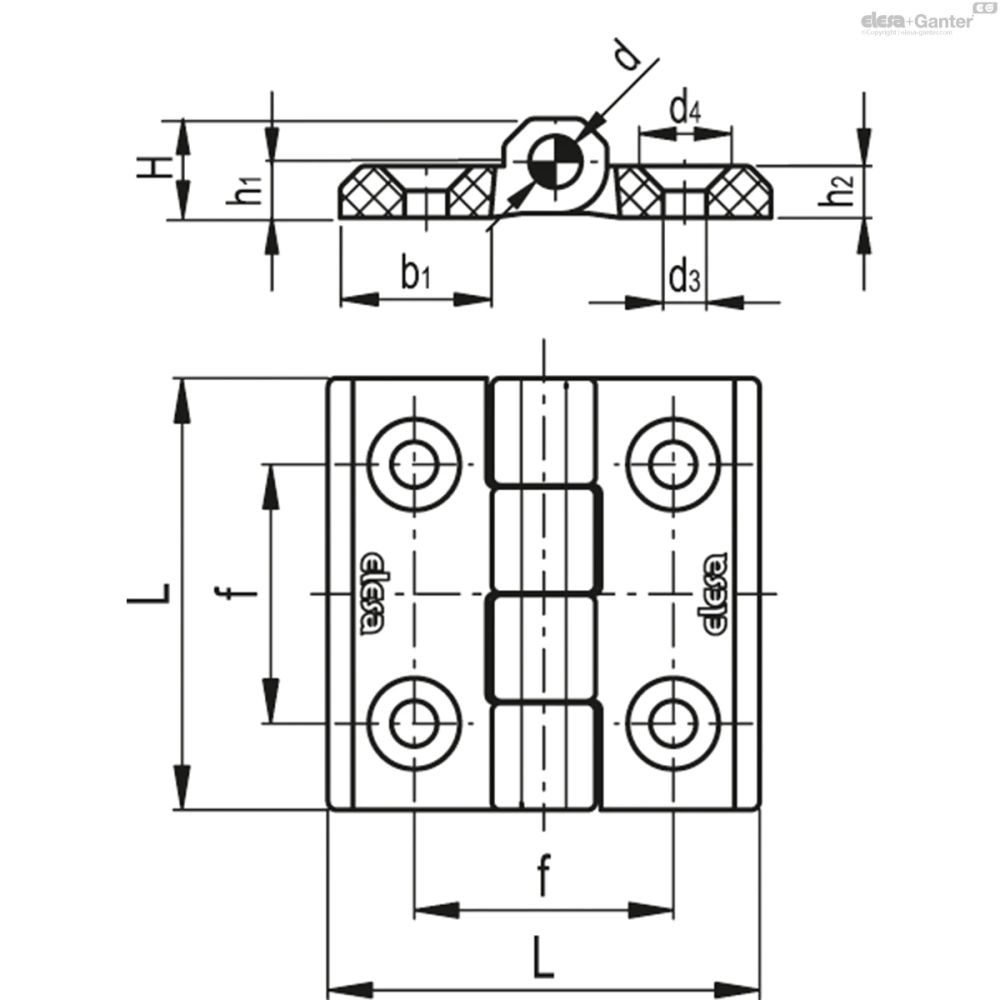

Схемы
CFM-AE-V0
Таблица моделей — Петли
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 149001 | CFM.30-AE-V0-SH-4 | 30 | 18 | 7 | 4 | 3.5 | 10.5 | 2.5 | 4.5 | 8.5 | 3 | 7 | |
| 149005 | CFM.40-AE-V0-SH-5 | 40 | 25 | 9 | 5.5 | 5 | 14 | 4 | 5.5 | 10.5 | 3 | 16 | |
| 149011 | CFM.50-AE-V0-SH-6 | 50 | 30 | 11.5 | 6.5 | 6 | 18 | 6 | 6.5 | 12.5 | 5 | 32 | |
| 149021 | CFM.60-AE-V0-SH-6 | 60 | 36 | 15 | 8.5 | 8 | 21 | 6 | 6.5 | 12.5 | 5 | 62 | |
| 149022 | CFM.60-AE-V0-SH-8 | 60 | 36 | 15 | 8.5 | 8 | 21 | 8 | 8.5 | 16.5 | 5 | 62 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, сертифицированный, самозатухающий UL-94 V0, чёрный цвет, матовая отделка.
Вращающийся штифт
Нержавеющая сталь AISI 303
Стандартное исполнение
Сквозные отверстия для винтов с потайной головкой.
Общая информация
Особенности и области применения
Петля CFM-AE-V0 может использоваться во всех сферах, для которых согласно определённым нормам требуется использование материалов, способных предотвратить риск возникновения пожара.

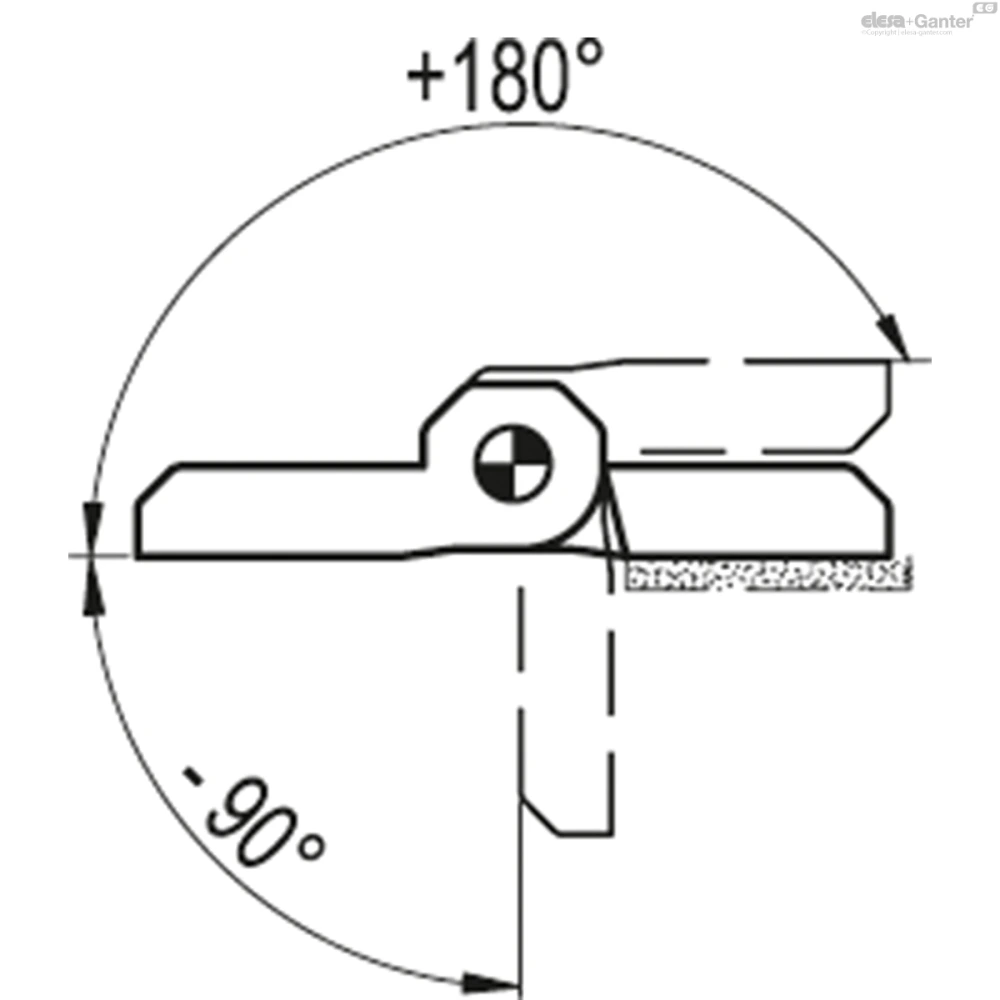

Угол поворота (приблизительное значение)
Макс. 270° (-90° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИE | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НОРМАЛЬНОЕ НАПРЯЖЕНИЕ | |||
 |  |  | ||||
| Описание | Максимальная рабочая нагрузка Ea [N] | Нагрузка на разрыв Ra [N] | Максимальная рабочая нагрузка Er [N] | Нагрузка на разрыв Rr [N] | Максимальная рабочая нагрузка E90 [N] | Нагрузка на разрыв R90 [N] |
| CFM.30 AE-V0 SH-4 | 300 | 1200 | 700 | 1700 | 500 | 800 |
| CFM.40 AE-V0 SH-5 | 600 | 1200 | 900 | 1700 | 550 | 900 |
| CFM.50 AE-V0 SH-6 | 800 | 2200 | 1900 | 3500 | 1000 | 1400 |
| CFM.60 AE-V0 SH-6 | 1100 | 2000 | 1800 | 3500 | 1200 | 1600 |
| CFM.60 AE-V0 SH-8 | 1100 | 2000 | 1800 | 3500 | 1200 | 1700 |
Максимальная статическая нагрузка — величина, при превышении которой материал может разрушиться и петля перестанет исправно работать. Очевидно, что к данному значению должен быть применен соответствующий коэффициент в зависимости от значения и уровня безопасности конкретного применения.
