Петли

Технополимер

Петли

Таблица (PDF)

CFL.

Таблица моделей — Петли

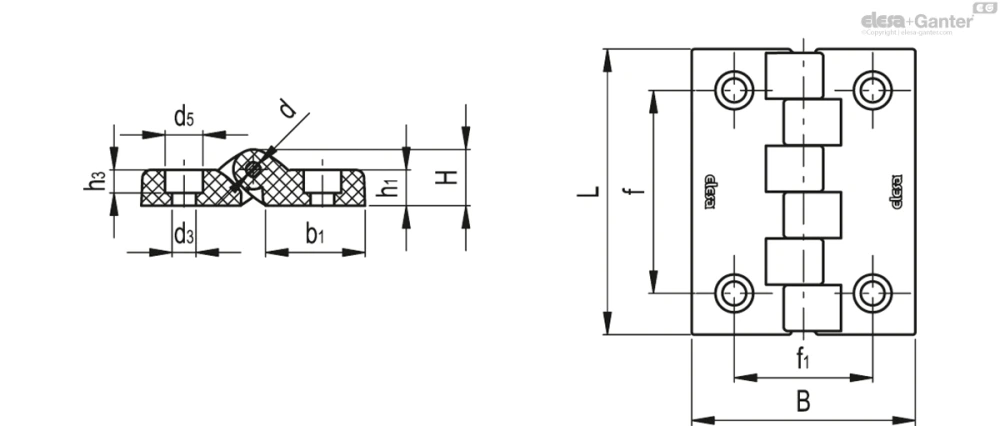

Артикул	Описание	L	A	f₁ ±0.25	f±0.25	H	h₁	h₃	b₁	d	d₃	d₅	C#[Nm]	Вес (г)	В корзину
425201	CFL.102 CH-6	102	80	49.5	72.5	20.5	13	6.5	35.5	5	6.5	10.5	5	114
425202	CFL.102 CH-8	102	80	49.5	72.5	20.5	13	8	35.5	5	8.5	13.5	5	111

Высокоэластичный технополимер на основе полиамида (PA), чёрный цвет, матовая поверхность.

Нержавеющая сталь AISI 303

Сквозные отверстия для винтов с цилиндрической головкой.

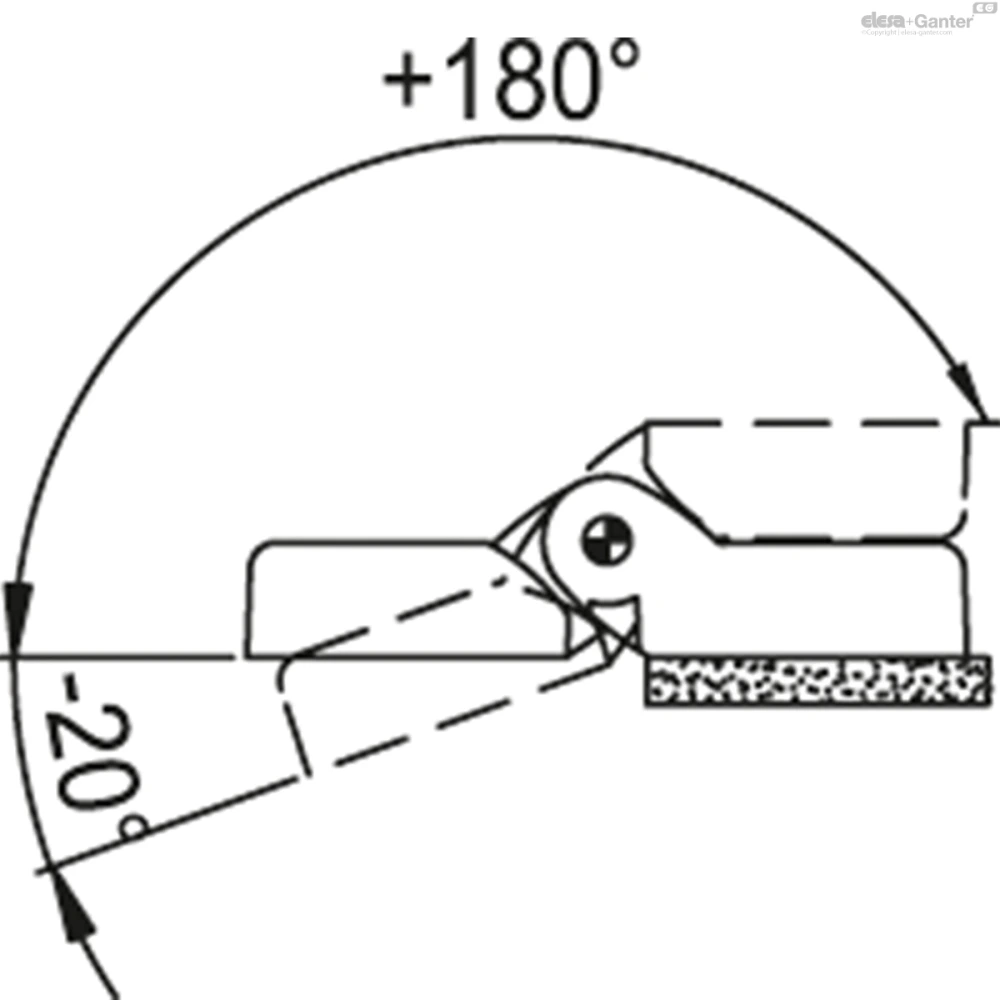

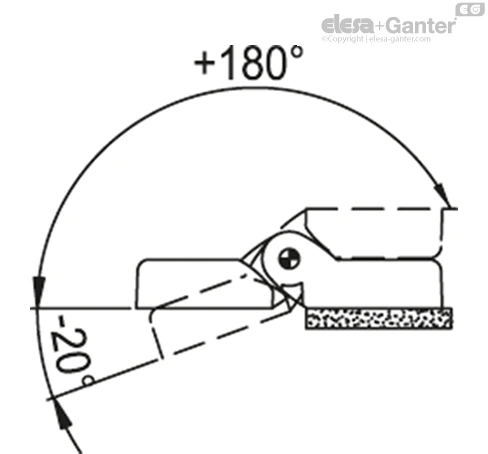

Макс. 200° (-20° и + 180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Чтобы выбрать подходящий тип и необходимое для вашей области применения количество петель, см. Рекомендации-.

Измерения сопротивления	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Измерения сопротивления
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFL.102 CH-6	4000	10000	4500	10000	2000	4000
CFL.102 CH-8	3500	9000	4500	10000	2000	4000
