Серия CFI.
CFI.
Двойные петли для профилей
Технополимер
Двойные петли для профилей
Изображения
Схемы
CFI.

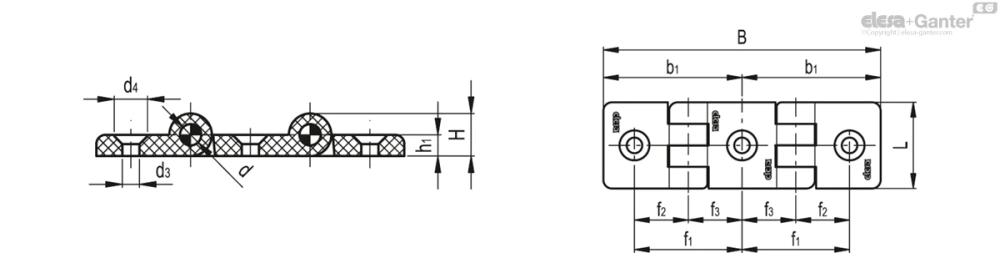

Таблица моделей — Двойные петли для профилей
| Артикул | Описание |
|
|
L |
|
|
|
|
H | h1 |
|
d | d3 | d4 |
|
C#[Nm] |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 424111 | CFI.30-30/30 SH-6 | 30 | 30 | 36 | 89 | 35 | 17.5 | 17.5 | 16 | 8 | 44.5 | 8 | 6.5 | 12.5 | 180° | 5 | 59 | |
| 424111-C33 | CFI.30-30/30 SH-6-C33 | 30 | 30 | 36 | 89 | 35 | 17.5 | 17.5 | 16 | 8 | 44.5 | 8 | 6.5 | 12.5 | 180° | 5 | 59 | |
| 424121 | CFI.30-40/40 SH-6 | 30 | 40 | 36 | 109 | 40 | 22.5 | 17.5 | 16 | 8 | 54.5 | 8 | 6.5 | 12.5 | 165° | 5 | 63 | |
| 424121-C33 | CFI.30-40/40 SH-6-C33 | 30 | 40 | 36 | 109 | 40 | 22.5 | 17.5 | 16 | 8 | 54.5 | 8 | 6.5 | 12.5 | 180° | 5 | 63 | |
| 424211 | CFI.40-30/30 SH-6 | 40 | 30 | 36 | 99 | 40 | 17.5 | 22.5 | 16 | 8 | 49.5 | 8 | 6.5 | 12.5 | 180° | 5 | 65 | |
| 424211-C33 | CFI.40-30/30 SH-6-C33 | 40 | 30 | 36 | 99 | 40 | 17.5 | 22.5 | 16 | 8 | 49.5 | 8 | 6.5 | 12.5 | 180° | 5 | 62 | |
| 424221 | CFI.40-40/40 SH-6 | 40 | 40 | 36 | 119 | 45 | 22.5 | 22.5 | 16 | 8 | 59.5 | 8 | 6.5 | 12.5 | 180° | 5 | 66 | |
| 424221-C33 | CFI.40-40/40 SH-6-C33 | 40 | 40 | 36 | 119 | 45 | 22.5 | 22.5 | 16 | 8 | 59.5 | 8 | 6.5 | 12.5 | 180° | 5 | 66 | |
| 424311 | CFI.45-30/30 SH-6 | 45 | 30 | 36 | 104 | 42.5 | 17.5 | 25 | 16 | 8 | 52 | 8 | 6.5 | 12.5 | 180° | 5 | 63 | |
| 424311-C33 | CFI.45-30/30 SH-6-C33 | 45 | 30 | 36 | 104 | 42.5 | 17.5 | 25 | 16 | 8 | 52 | 8 | 6.5 | 12.5 | 180° | 5 | 63 | |
| 424321 | CFI.45-40/40 SH-6 | 45 | 40 | 36 | 124 | 47.5 | 22.5 | 25 | 16 | 8 | 62 | 8 | 6.5 | 12.5 | 180° | 5 | 67 | |
| 424321-C33 | CFI.45-40/40 SH-6-C33 | 45 | 40 | 36 | 124 | 47.5 | 22.5 | 25 | 16 | 8 | 52 | 8 | 6.5 | 12.5 | 180° | 5 | 67 | |
| 424331 | CFI.45-45/45 SH-6 | 45 | 45 | 36 | 134 | 50 | 25 | 25 | 16 | 8 | 67 | 8 | 6.5 | 12.5 | 180° | 5 | 69 | |
| 424331-C33 | CFI.45-45/45 SH-6-C33 | 45 | 45 | 36 | 134 | 50 | 25 | 25 | 16 | 8 | 67 | 8 | 6.5 | 12.5 | 180° | 5 | 69 | |
| 424411 | CFI.60-30/30 SH-6 | 60 | 30 | 36 | 119 | 50 | 17.5 | 32.5 | 16 | 8 | 59.5 | 8 | 6.5 | 12.5 | 180° | 5 | 67 | |
| 424411-C33 | CFI.60-30/30 SH-6-C33 | 60 | 30 | 36 | 119 | 50 | 17.5 | 32.5 | 16 | 8 | 59.5 | 8 | 6.5 | 12.5 | 180° | 5 | 67 | |
| 424421 | CFI.60-40/40 SH-6 | 60 | 40 | 36 | 139 | 55 | 22.5 | 32.5 | 16 | 8 | 69.5 | 8 | 6.5 | 12.5 | 180° | 5 | 78 | |
| 424421-C33 | CFI.60-40/40 SH-6-C33 | 60 | 40 | 36 | 139 | 55 | 22.5 | 32.5 | 16 | 8 | 69.5 | 8 | 6.5 | 12.5 | 180° | 5 | 71 | |
| 424431 | CFI.60-45/45 SH-6 | 60 | 45 | 36 | 149 | 57.5 | 25 | 32.5 | 16 | 8 | 74.5 | 8 | 6.5 | 12.5 | 180° | 5 | 80 | |
| 424431-C33 | CFI.60-45/45 SH-6-C33 | 60 | 45 | 36 | 149 | 57.5 | 25 | 32.5 | 16 | 8 | 74.5 | 8 | 6.5 | 12.5 | 180° | 5 | 73 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный или серый цвет RAL 7040 (С33), матовая отделка.
Поворотные штифты
Никелированная сталь.
Стандартное исполнение
Сквозные отверстия для винтов с потайной головкой M6.

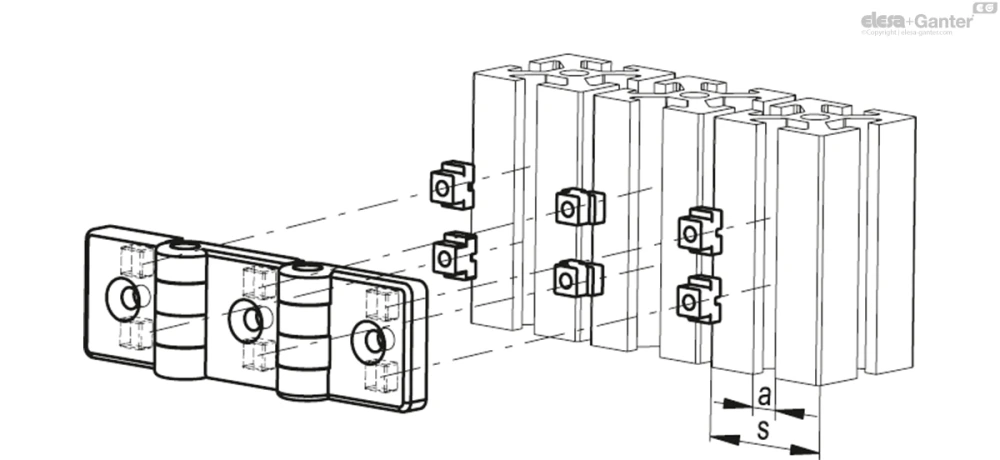

Центрирующие вставки из технополимера (входят в комплект поставки)
Для профилей с размерами пазов от 6 до 12 мм.
Общая информация
Особенности и области применения

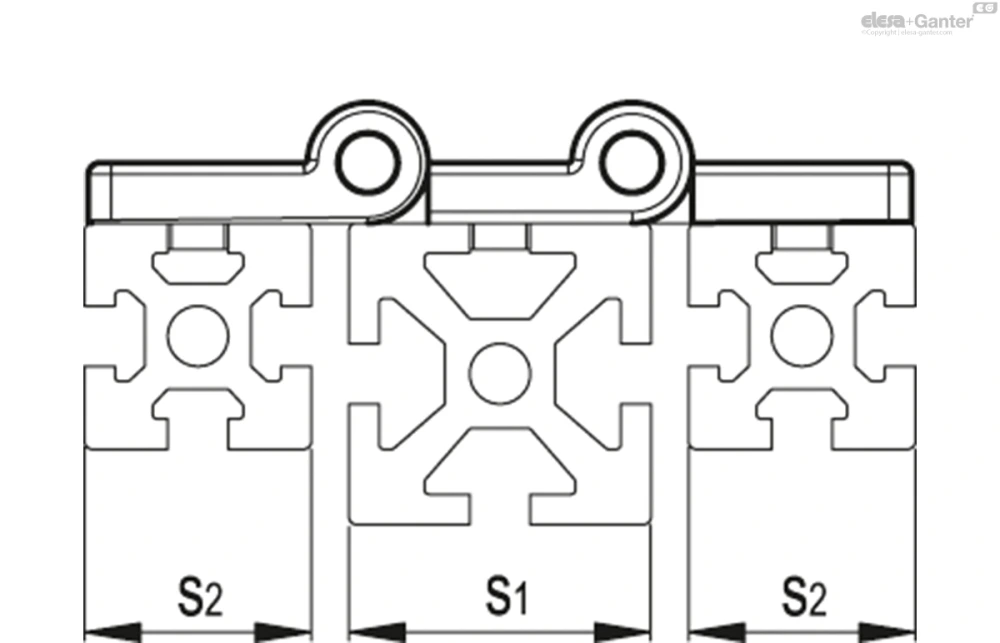

Этот тип петли рекомендуется использовать в случаях, когда, например, одна центральная рама соединяется с двумя боковыми дверями. Он может использоваться с алюминиевыми профилями от 30 до 60 мм, а также с комбинацией различных размеров.

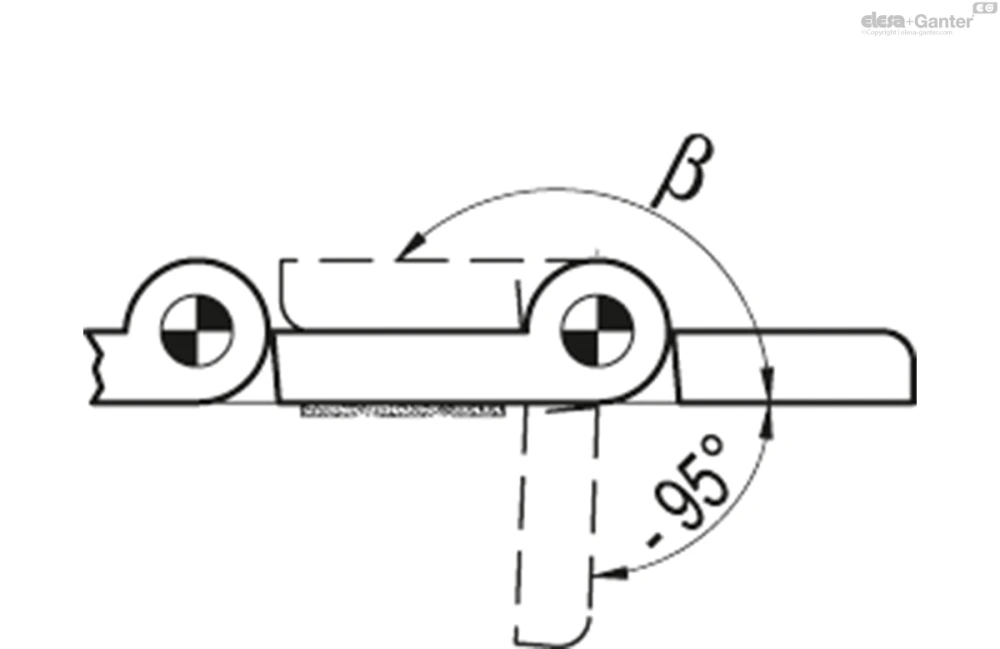

Угол поворота (приблизительное значение)
Макс. 260°/275° (-95° и +165°/180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
| Размер профиля | Положение вставки | Положение вставки | |
| s | a | ||
| 30 | 6 |  | Положение вставки |
| 8 |  | ||
| 40÷45 | 8 |  | Темно-серый |
| 10 |  | ||
| 50÷60 | 10 |  | Чёрный цвет |
| 12 |  | ||
| Центрирующие вставки | |||
| Размеры | Цвет | ||
| l | l1 | l2 | |
| 8 | 6 | 2 | Положение вставки |
| 10 | 8 | 4 | Темно-серый |
| 12 | 10 | 5 | Чёрный цвет |
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НАПРЯЖЕНИЕ ПОД УГЛОМ В 90° | |||
 |  |  | ||||
| Описание | Максимальная рабочая нагрузка Ea [N] | Нагрузка на разрыв Ra [N] | Максимальная рабочая нагрузка Er [N] | Нагрузка на разрыв Rr [N] | Максимальная рабочая нагрузка E90 [N] | Нагрузка на разрыв R90 [N] |
| CFI.30-30/30 SH-6 | 440 | 2570 | 1850 | 3710 | 300 | 1700 |
| CFI.30-40/40 SH-6 | 320 | 2280 | 1750 | 3490 | 220 | 870 |
| CFI.40-30/30 SH-6 | 320 | 2280 | 1750 | 3490 | 220 | 870 |
| CFI.40-40/40 SH-6 | 320 | 2280 | 1750 | 3490 | 220 | 870 |
| CFI.45-30/30 SH-6 | 240 | 2150 | 1760 | 3520 | 190 | 780 |
| CFI.45-40/40 SH-6 | 240 | 2150 | 1750 | 3490 | 190 | 780 |
| CFI.45-45/45 SH-6 | 240 | 2150 | 1760 | 3520 | 190 | 780 |
| CFI.60-30/30 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
| CFI.60-40/40 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
| CFI.60-45/45 SH-6 | 240 | 1510 | 1600 | 3190 | 180 | 780 |
