Петли

Технополимер

Петли

Таблица (PDF)

CFH.

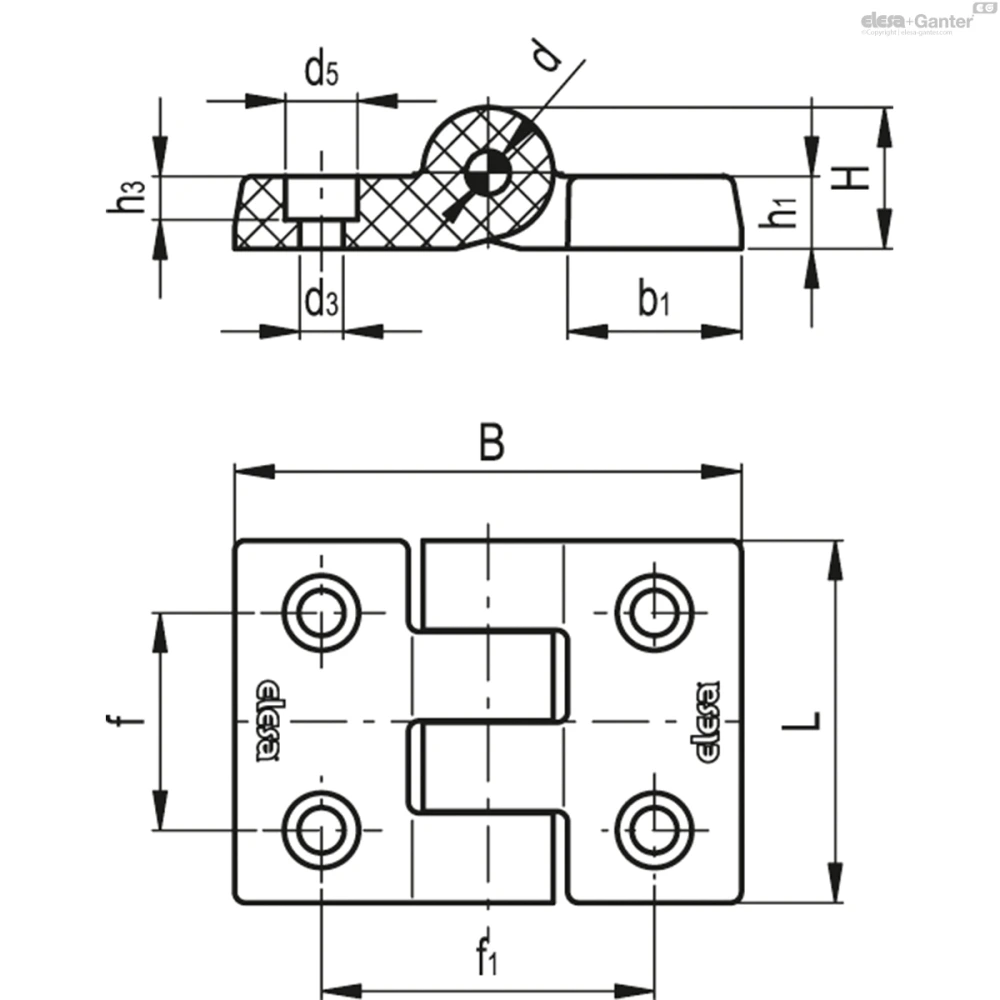

Таблица моделей — Петли

Артикул	Описание	L	A	f±0.25	f₁ ±0.25	H	h₁	h₃	b₁	d	d₃	d₅	C#[Nm]	Вес (г)	В корзину
424021	CFH.50 CH-6	50	69.5	30	45.5	19.5	10	6.5	24	6	6.5	10	3	44
424031	CFH.50 CH-8	50	69.5	30	45.5	19.5	10	4.5	24	6	8.5	13	3	44

Высокоэластичный технополимер на основе полиамида (PA), чёрный цвет, матовая поверхность.

Нержавеющая сталь AISI 303.

Сквозные отверстия для винтов с цилиндрической головкой (M6 ISO 4762, M8 ISO 7380).

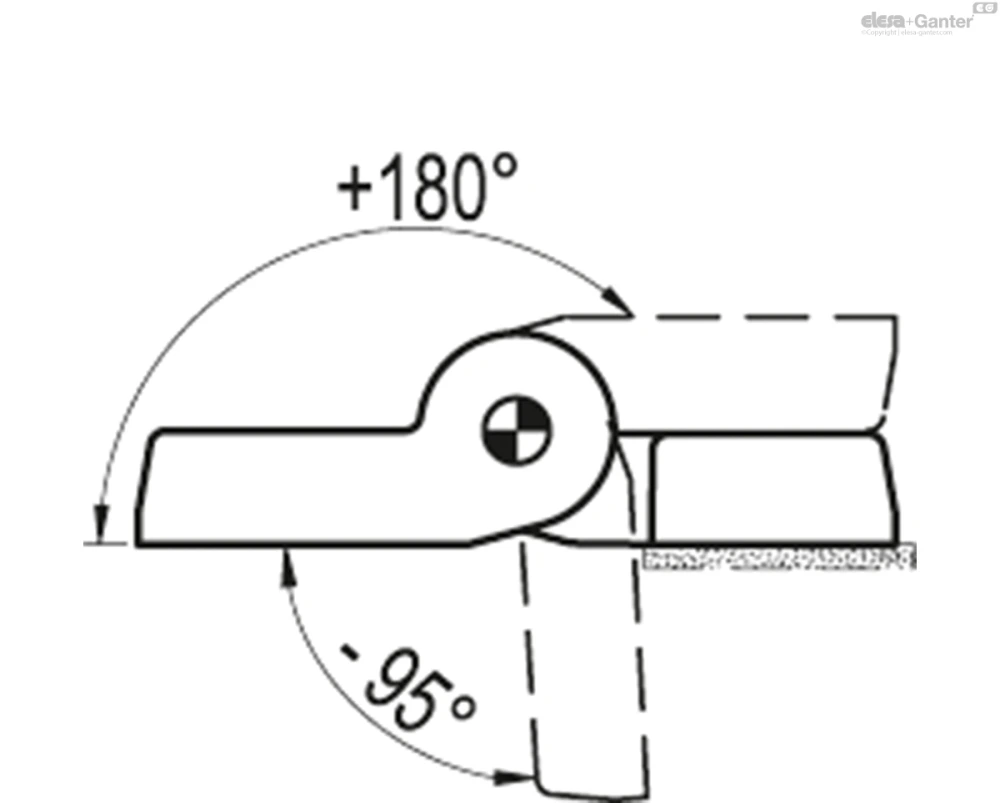

Макс. 275° (-95° и + 180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Испытания на прочность
ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°

Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
200	2440	380	3830	190	1950
