Серия CFG.

CFG.

Петли для профилей

Технополимер

Петли для профилей

__logo__FM__ PROFILE COMPATIBLEСТАНДАРТНЫЕ ДЕТАЛИ МАШИН ДЛЯ СИСТЕМ ПРОФИЛЕЙПредставленные в данной линейке стандартные детали совместимы с большинством распространённых систем алюминиевых профилей. При помощи подходящих сборочных комплектов стандартные детали ELESA+GANTER легко соединяются с профилями, позволяя тем самым экономить время и средства на заказ необходимых деталей по отдельности.- Совместимы с распространёнными системами профилей- Для пазов шириной в 6, 8 и 10 мм- Для профилей в 30, 40 и 45 ммИзделия предназначены для монтажа на распространённых системах профилей в самых разных отраслях. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Изображения

CFG. — Петли для профилей CFG. — Петли для профилей CFG. — Петли для профилей CFG. — Петли для профилей

Схемы

Схема CFG. Схема CFG. Схема CFG. Схема CFG. Схема CFG.

CFG.

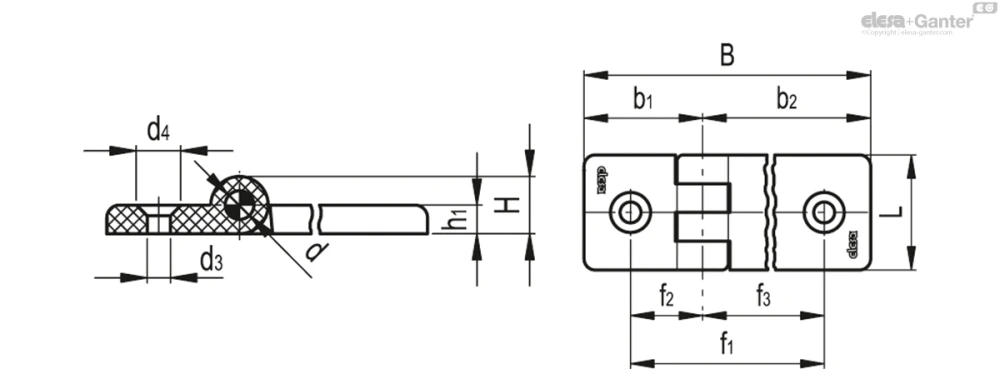

Таблица моделей — Петли для профилей

Артикул Описание
L
H h1
d d3 d4 C#[Nm]
В корзину
423911 CFG.30/30 SH-6 30 30 36 54 35 17.5 17.5 16 8 27 27 8 6.5 12.5 5 35
423911-C33 CFG.30/30 SH-6-C33 30 30 36 54 35 17.5 17.5 16 8 27 27 8 6.5 12.5 5 34
423912 CFG.30/40 SH-6 30 40 36 64 40 17.5 22.5 16 8 27 37 8 6.5 12.5 5 38
423912-C33 CFG.30/40 SH-6-C33 30 40 36 64 40 17.5 22.5 16 8 27 37 8 6.5 12.5 5 37
423913 CFG.30/45 SH-6 30 45 36 69 42.5 17.5 25 16 8 27 42 8 6.5 12.5 5 38
423913-C33 CFG.30/45 SH-6-C33 30 45 36 69 42.5 17.5 25 16 8 27 42 8 6.5 12.5 5 38
423914 CFG.30/60 SH-6 30 60 36 84 50 17.5 32.5 16 8 27 57 8 6.5 12.5 5 43
423914-C33 CFG.30/60 SH-6-C33 30 60 36 64 50 17.5 32.5 16 8 27 57 8 6.5 12.5 5 42
423921 CFG.40/40 SH-6 40 40 36 74 45 22.5 22.5 16 8 37 37 8 6.5 12.5 5 44
423921-C33 CFG.40/40 SH-6-C33 40 40 36 74 45 22.5 22.5 16 8 37 37 8 6.5 12.5 5 40
423922 CFG.40/45 SH-6 40 45 36 79 47.5 22.5 25 16 8 37 42 8 6.5 12.5 5 42
423922-C33 CFG.40/45 SH-6-C33 40 45 36 79 47.5 22.5 22.5 16 8 37 42 8 6.5 12.5 5 42
423923 CFG.40/60 SH-6 40 60 36 94 55 22.5 32.5 16 8 37 57 8 6.5 12.5 5 44
423923-C33 CFG.40/60 SH-6-C33 40 60 36 94 55 22.5 32.5 16 8 37 57 8 6.5 12.5 5 44
423931 CFG.45/45 SH-6 45 45 36 84 50 25 25 16 8 42 42 8 6.5 12.5 5 43
423931-C33 CFG.45/45 SH-6-C33 45 45 36 94 50 25 25 16 8 42 42 8 6.5 12.5 5 40
423932 CFG.45/60 SH-6 45 60 36 99 57.5 25 32.5 16 8 42 57 8 6.5 12.5 5 45
423932-C33 CFG.45/60 SH-6-C33 45 60 36 99 57.5 25 32.5 16 8 42 57 8 6.5 12.5 5 45
423941 CFG.60/60 SH-6 60 60 36 114 65 32.5 32.5 16 8 57 57 8 6.5 12.5 5 54
423941-C33 CFG.60/60 SH-6-C33 60 60 36 114 65 32.5 32.5 16 8 57 57 8 6.5 12.5 5 50
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный или серый цвет RAL 7040 (С33), матовая отделка.

Вращающийся штифт

Никелированная сталь.

Стандартное исполнение

Сквозные отверстия для винтов с потайной головкой M6.

Центрирующие вставки из технополимера  (входят в комплект поставки)

Для профилей с размерами пазов от 6 до 12 мм.

Общая информация

Особенности и области применения

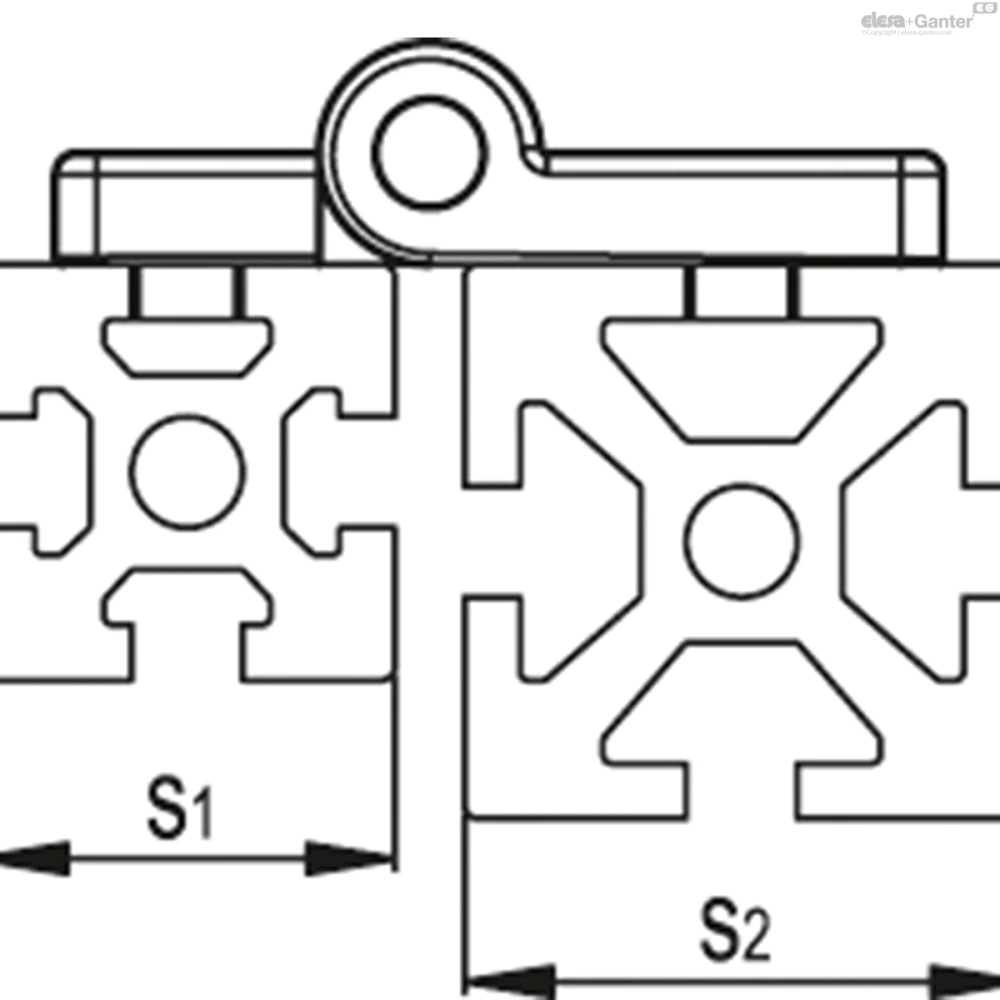

Этот тип петли может использоваться с алюминиевыми профилями от 30 до 60 мм, а также с комбинацией различных размеров.

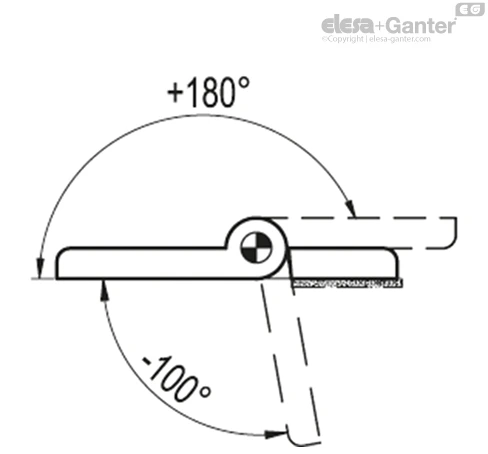

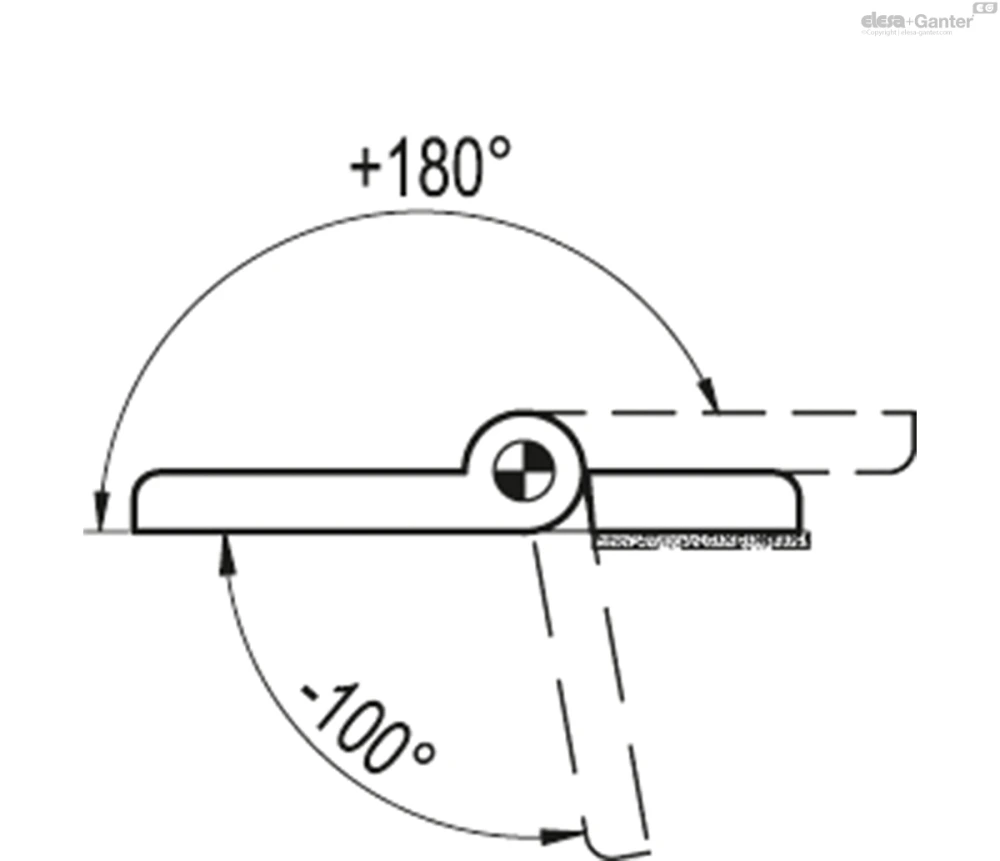

Угол поворота (приблизительное значение)

Макс. 280° (-100° и + 180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

CFG_ACC_ANGLE

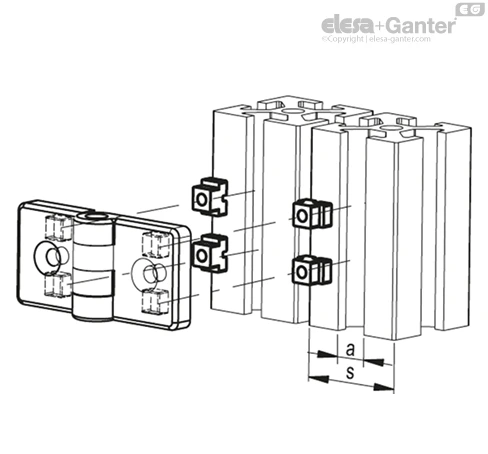

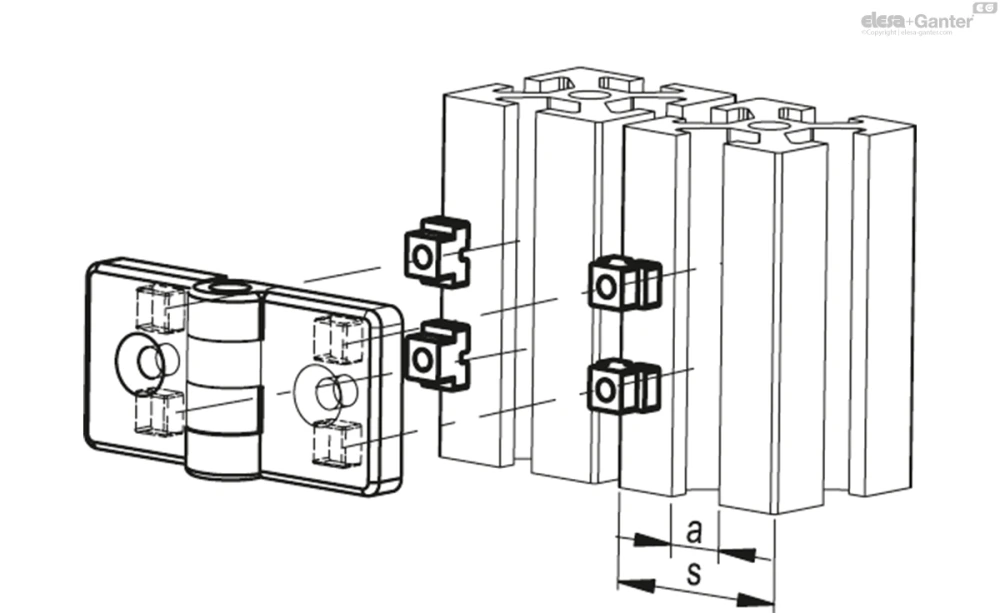

CFG_ACC_ASSEMBLY1
Размер профиляПоложение вставкиПоложение вставки
sa
306____logo__CFG_30-6__Положение вставки
8____logo__CFG_30-8__
40÷458____logo__CFG_40-8__Темно-серый
10____logo__CFG_40-10__
50÷6010____logo__CFG_50-10__Чёрный цвет
12____logo__CFG_50-12__
Центрирующие вставки
РазмерыЦвет
ll1l2
862Положение вставки
1084Темно-серый
12105Чёрный цвет
CFG_ACC
Испытания на прочностьОСЕВОЕ НАПРЯЖЕНИЕРАДИАЛЬНОЕ НАПРЯЖЕНИЕНАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
____logo__CFG_S_AXIAL______logo__CFG_S_RADIAL______logo__CFG_S_90__
ОписаниеМаксимальная рабочая нагрузка
Ea [N]		Нагрузка на разрыв
Ra [N]		Максимальная рабочая нагрузка
Er [N]		Нагрузка на разрыв
Rr [N]		Максимальная рабочая нагрузка
E90 [N]		Нагрузка на разрыв
R90 [N]
CFG.30/30 SH-64402570185037103001700
CFG.30/40 SH-6320228017503490590870
CFG.30/45 SH-6240215017603520190780
CFG.30/60 SH-6280151016003190180850
CFG.40/40 SH-6320228017503490220870
CFG.40/45 SH-6240215017503490390780
CFG.40/60 SH-6280151016003190180850
CFG.45/45 SH-6240215017603520190780
CFG.45/60 SH-6240151016003190180780
CFG.60/60 SH-6280151016003190180850
