Серия BT-SST-p-SV

BT-SST-p-SV

Ручки с рифлением с упорной накладкой фиксации

Технополимер

Ручки с рифлением с упорной накладкой фиксации

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Технополимер на основе полиацеталя Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Изображения

BT-SST-p-SV — Ручки с рифлением с упорной накладкой фиксации

Схемы

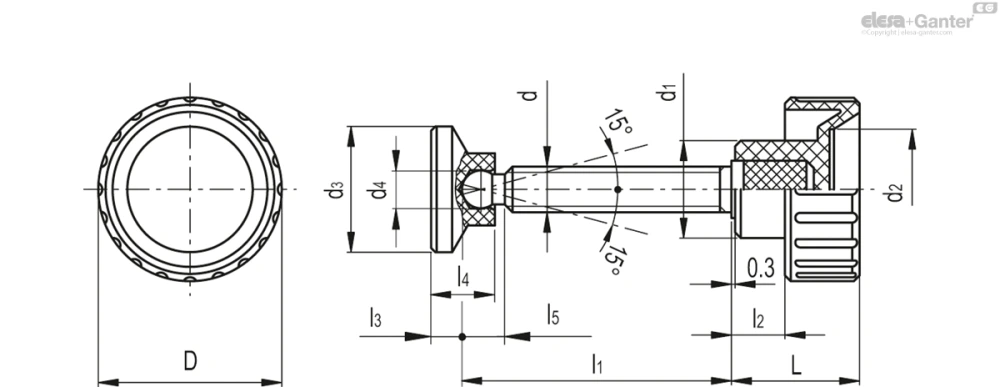

Схема BT-SST-p-SV Схема BT-SST-p-SV

BT-SST-p-SV

Таблица моделей — Ручки с рифлением с упорной накладкой фиксации

Артикул Описание
В корзину
108645 BT.25-SST-p-M6x25-SV15 26 M6 19 16 15 15 4.5 25 8 3.5 7.5 5 17
108648 BT.25-SST-p-M6x35-SV15 26 M6 19 16 15 15 4.5 35 8 3.5 7.5 5 19
108649 BT.25-SST-p-M6x45-SV15 26 M6 19 16 15 15 4.5 45 8 3.5 7.5 5 21
108655 BT.25-SST-p-M6x25-SV18 26 M6 19 16 15 18 4.5 25 8 4 9 5 19
108658 BT.25-SST-p-M6x35-SV18 26 M6 19 16 15 18 4.5 35 8 4 9 5 21
108659 BT.25-SST-p-M6x45-SV18 26 M6 19 16 15 18 4.5 45 8 4 9 5 23
108665 BT.25-SST-p-M6x25-SV21 26 M6 19 16 15 21 4.5 25 8 5 10 5 20
108668 BT.25-SST-p-M6x35-SV21 26 M6 19 16 15 21 4.5 35 8 5 10 5 22
108669 BT.25-SST-p-M6x45-SV21 26 M6 19 16 15 21 4.5 45 8 5 10 5 24
108701 BT.32-SST-p-M8x30-SV18 32 M8 22 17 21 18 6 30 9 4 9 6 28
108703 BT.32-SST-p-M8x40-SV18 32 M8 22 17 21 18 6 40 9 4 9 6 31
108705 BT.32-SST-p-M8x50-SV18 32 M8 22 17 21 18 6 50 9 4 9 6 34
108711 BT.32-SST-p-M8x30-SV21 32 M8 22 17 21 21 6 30 9 5 10 6 29
108713 BT.32-SST-p-M8x40-SV21 32 M8 22 17 21 21 6 40 9 5 10 6 32
108715 BT.32-SST-p-M8x50-SV21 32 M8 22 17 21 21 6 50 9 5 10 6 35
108721 BT.32-SST-p-M8x30-SV25 32 M8 22 17 21 25 6 30 9 5.5 10.5 6 29
108723 BT.32-SST-p-M8x40-SV25 32 M8 22 17 21 25 6 40 9 5.5 10.5 6 32
108725 BT.32-SST-p-M8x50-SV25 32 M8 22 17 21 25 6 50 9 5.5 10.5 6 35
108731 BT.32-SST-p-M8x30-SV32 32 M8 22 17 21 32 6 30 9 6 11 6 30
108733 BT.32-SST-p-M8x40-SV32 32 M8 22 17 21 32 6 40 9 6 11 6 33
108735 BT.32-SST-p-M8x50-SV32 32 M8 22 17 21 32 6 50 9 6 11 6 36
108741 BT.32-SST-p-M8x30-SV40 32 M8 22 17 21 40 6 30 9 8 13 6 30
108743 BT.32-SST-p-M8x40-SV40 32 M8 22 17 21 40 6 40 9 8 13 6 33
108745 BT.32-SST-p-M8x50-SV40 32 M8 22 17 21 40 6 50 9 8 13 6 36
108801 BT.40-SST-p-M10x35-SV21 40 M10 27 19 25 21 8 35 13 4 10 7.5 48
108803 BT.40-SST-p-M10x45-SV21 40 M10 27 19 25 21 8 45 13 4 10 7.5 55
108805 BT.40-SST-p-M10x55-SV21 40 M10 27 19 25 21 8 55 13 4 10 7.5 53
108811 BT.40-SST-p-M10x35-SV25 40 M10 27 19 25 25 8 35 13 4.5 10.5 7.5 48
108813 BT.40-SST-p-M10x45-SV25 40 M10 27 19 25 25 8 45 13 4.5 10.5 7.5 54
108815 BT.40-SST-p-M10x55-SV25 40 M10 27 19 25 25 8 55 13 4.5 10.5 7.5 53
108821 BT.40-SST-p-M10x35-SV32 40 M10 27 19 25 32 8 35 13 5 11 7.5 53
108823 BT.40-SST-p-M10x45-SV32 40 M10 27 19 25 32 8 45 13 5 11 7.5 59
108825 BT.40-SST-p-M10x55-SV32 40 M10 27 19 25 32 8 55 13 5 11 7.5 57
108831 BT.40-SST-p-M10x35-SV40 40 M10 27 19 25 40 8 35 13 7 13 7.5 53
108833 BT.40-SST-p-M10x45-SV40 40 M10 27 19 25 40 8 45 13 7 13 7.5 59
108835 BT.40-SST-p-M10x55-SV40 40 M10 27 19 25 40 8 55 13 7 13 7.5 57
3D-модель Технические данные (PDF)

Основные характеристики

Материал

  • Ручка из технополимера на основе полиамида (PA), чёрный цвет, матовая отделка.
  • Шпилька из нержавеющей стали AISI 303, сферический торец.
  • Упорная накладка из технополимера на основе ацетальной смолы (POM), чёрный цвет, матовая отделка, поставляется в разобранном виде.

Общая информация

Особенности и области применения

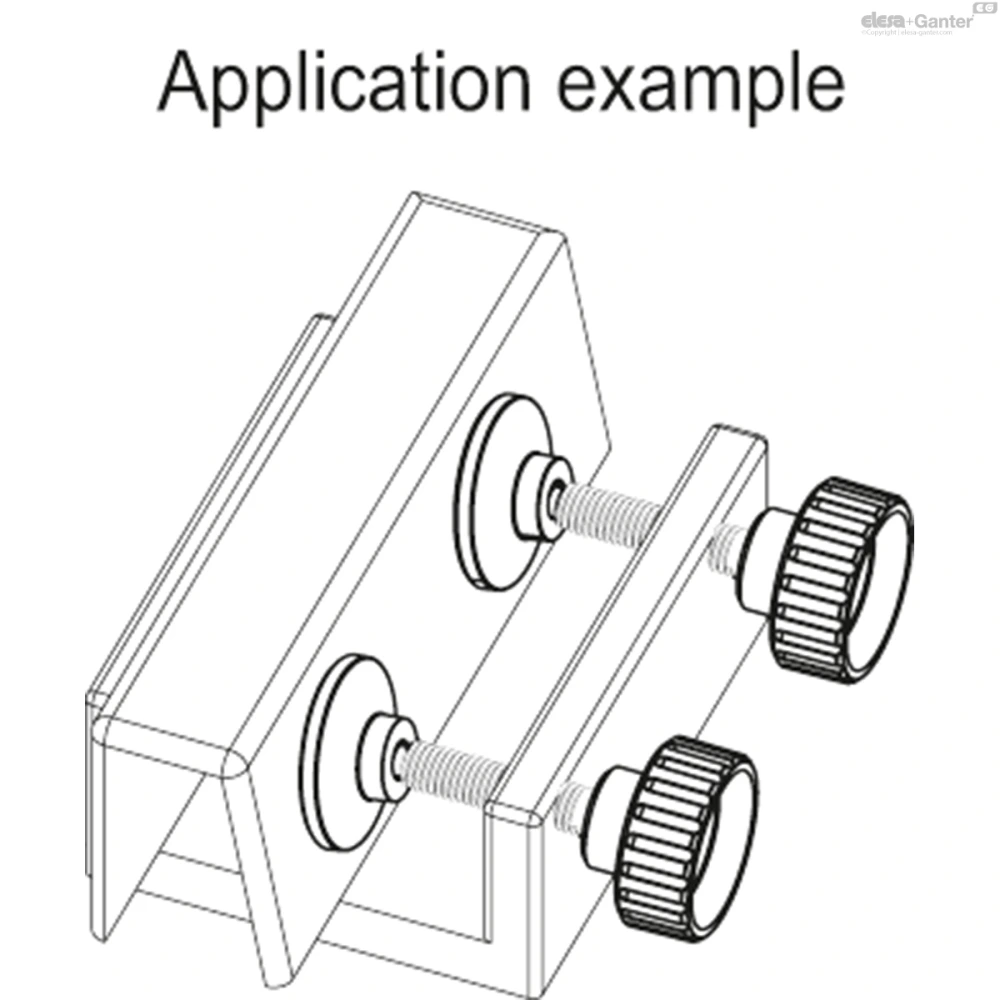

Ручки BT-SST-p-SV обеспечивают фиксацию компонента и благодаря упорной накладке предотвращают непосредственное соприкосновение шпильки с фиксируемой поверхностью.

Втулка из нержавеющей стали AISI 303 предназначена для применения в условиях, где требуются устойчивые к коррозии материалы.

ACC_BT_p_SV_RU
