Серия BOL-MB-JV
438171
BOL-MB-56-G-31-JV
Однонаправленные ввинчиваемые уровни
для винтового крепления, технополимер
Цена и наличие — по запросу: корзина формирует заявку.
Изображения
Схемы
438171

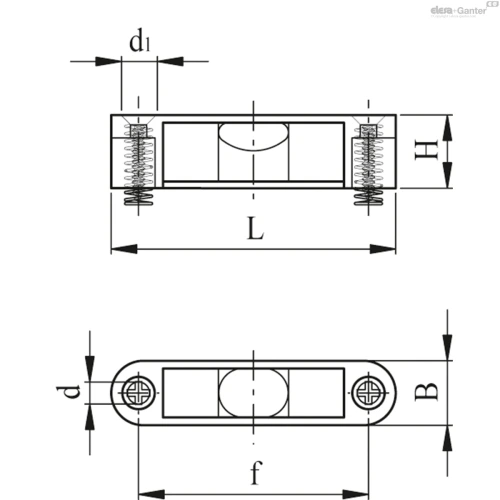

Технические характеристики — Однонаправленные ввинчиваемые уровни
- d
- 4.2
- d1
- 7.4
- L
- 56
- H
- 15
- A
- 15
- f
- 42.5
- Weight (in g)
- 13
- Вес (г)
- 13
Основные характеристики
Материал
Поликарбонат (PC).
Корпус, заполненный жидкостью
Полиметилметакрилат (PMMA).
Контрастная жидкость
Прозрачная зелёного цвета, устойчивая к УФ-излучению.
Чувствительность ввинчиваемых уровней
Движение пузырька на 2 мм для наклона корпуса на 31 угловую минуту по отношению к горизонтальной поверхности.
Стандартные исполнения
- BOL-MB-AV: без пружин и винтов, для неподвижного крепления.
- BOL-MB-JV: с пружинами из пружинной стали и самонарезающими винтами из оцинкованной стали, для регулируемого крепления.
Общая информация
Особенности и области применения
Уровни BOL-MB используются для регулировки горизонтальности зажимных приспособлений, машин, приборов, оборудования и инструментов.
Прозрачный корпус из ударопрочного поликарбоната позволяет наблюдать расположение пузырька по центру или по бокам.
Положение пузырька говорит об угле наклона по отношению к оси пузырька уровня.
Для получения двунаправленного выравнивания необходимо использовать два уровня с регулировочными винтами под углом 90 градусов.

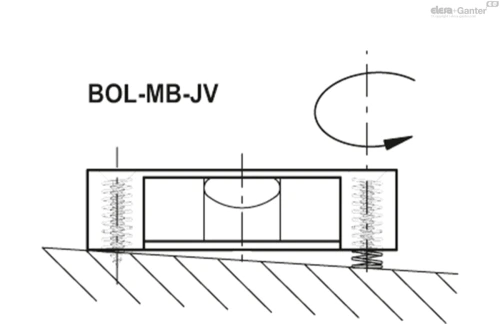

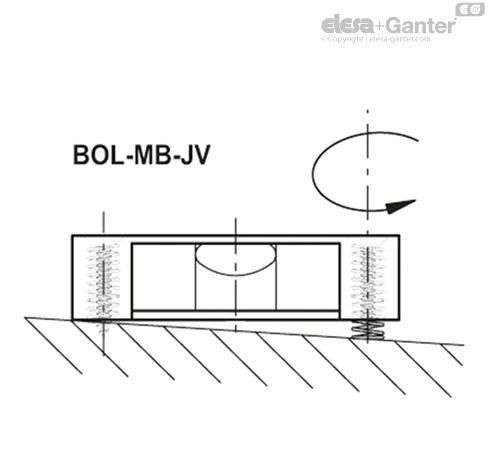

Расположение уровней BOL-JV регулируется пользователем в зависимости от монтажной поверхности за счёт использования пружин, которые могут регулироваться путём затягивания винтов.
