Серия UCP

UCP

Самоустанавливающиеся кронштейны

Технополимер

Таблица (PDF)

UCP

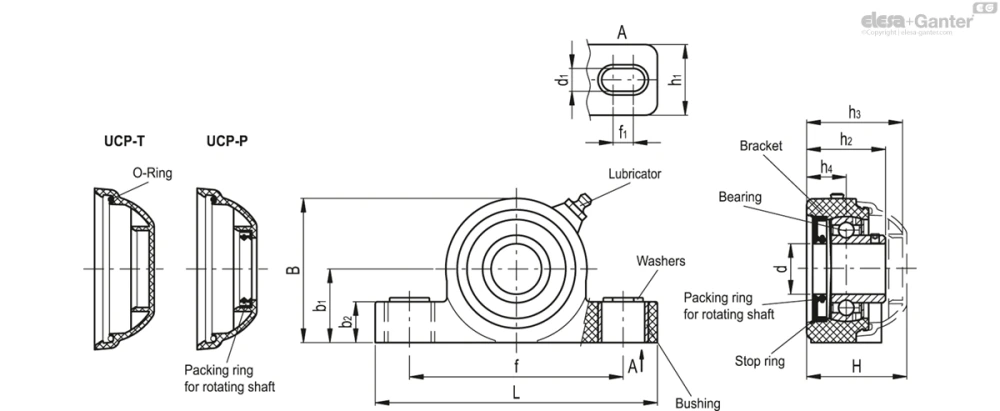

Таблица моделей — Самоустанавливающиеся кронштейны

UCP-T

Артикул	Описание	d	d₁	f₁	H	L	A	f	b₁	b₂	h₁	h₂	h₃	h₄	Статические нагрузки на подшипник [Н]	Динамические нагрузки на подшипник [Н]	Нагрузка на кронштейн [Н]	Вес (г)	В корзину
419553	UCP.205-C-25-T	25	13	10	51.7	140	71.5	106	36.5	20	35	39	49	19.6	7000	14000	6000	363
419563	UCP.206-C-30-T	30	13	10	55.7	163	84.5	121	43	20	36	41.7	53	20.7	11000	19000	9000	520

UCP-P

Артикул	Описание	d	d₁	f₁	H	L	A	f	b₁	b₂	h₁	h₂	h₄	Статические нагрузки на подшипник [Н]	Динамические нагрузки на подшипник [Н]	Нагрузка на кронштейн [Н]	Вес (г)	В корзину
419533	UCP.205-C-25-P	25	13	10	51.7	140	71.5	106	36.5	20	35	39	19.6	7000	14000	6000	371
419543	UCP.206-C-30-P	30	13	10	55.7	163	84.5	121	43	20	36	41.7	20.7	11000	19000	9000	526

3D-модель Технические данные (PDF)

Основные характеристики

Кронштейн

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Втулки, шайбы и стопорное кольцо

Нержавеющая сталь AISI 304.

Подшипник

Высокое качество с кодами отслеживаемости. Хромированная сталь.

Смазочное устройство

Прямого типа, из никелированной латуни с газовой резьбой 1/8.

Уплотнительные кольца

Бутадиен-нитрильный каучук NBR.

Заглушка

Технополимер на основе полипропилена (PP), армированный стекловолокном, серый цвет RAL 7015, матовая отделка.

Закрытая крышка для кронштейна головки или для сквозных валов.

Стандартные исполнения

UCP-T: кронштейн головки с закрытой крышкой.
UCP-P: кронштейн для сквозного вала с крышкой и уплотнительное кольцо из бутадиен-нитрильного каучука NBR для вращающихся валов.

Общая информация

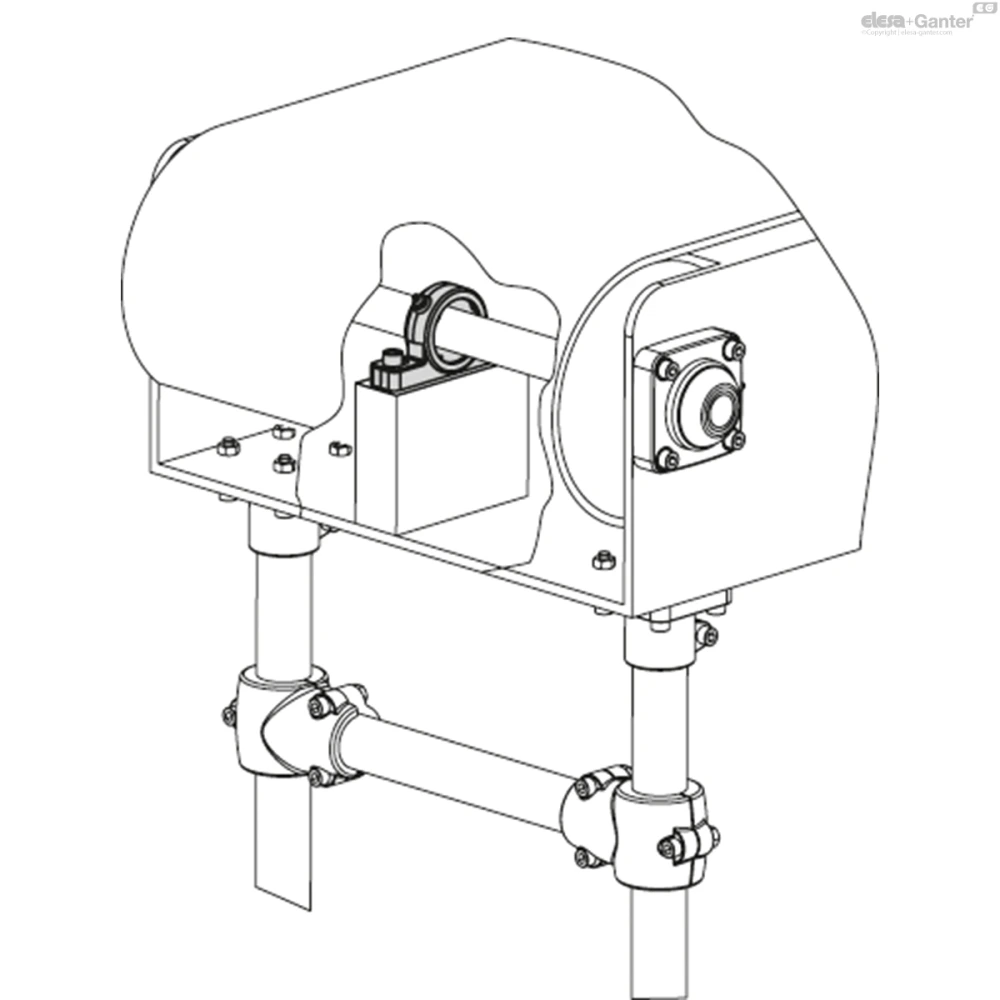

Особенности и области применения

Габаритные размеры соответствуют стандарту ISO 3228.

Система полностью загерметизированных уплотнительных колец обеспечивает защиту подшипника от попадания грязи.

Макс. смещение вала = 2,5°.

Инструкции по использованию

Сборка с валами без конечных упоров. Для оптимального режима работы, мы рекомендуем выполнять периодическую смазку с использованием стандартной смазки, стойкой к высоким температурам и окислению.

Специальные исполнения доступны по запросу

Подшипник из нержавеющей стали AISI 440C.
Подшипник с размерами в дюймах.
Кронштейны для валов с диаметрами в различных размерах.
Кронштейны из технополимера на основе полипропилена (PP), уплотнительные кольца и масляное уплотнение из VITON^®*.

_{* Зарегистрированный товарный знак компании DuPont Dow Elastomers.}
