Серия UCFL

419542

UCFL.206-B-30-P

Name: Самоустанавливающиеся кронштейны UCFL.206-B-30-P
Brand: ELESA
SKU: 419542

Самоустанавливающиеся кронштейны

Технополимер

Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

419542 — Самоустанавливающиеся кронштейны

419542

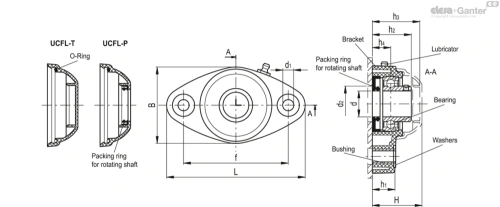

Технические характеристики — Самоустанавливающиеся кронштейны

d: 30
d₁: 10.5
d₂ min: 50
d₂ max: 60
H: 56
L: 149
A: 86
f: 117
h₁: 26
h₂: 41
h₃: -
h₄: 20
Статические нагрузки на подшипник [Н]: 11000
Динамические нагрузки на подшипник [Н]: 19000
Нагрузка на кронштейн [Н]: 13000
Weight (in g): 487
Вес (г): 487

Все модели серии UCFL (4) →

Основные характеристики

Кронштейн

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Втулки и шайбы

Нержавеющая сталь AISI 304.

Подшипник

Высокое качество с кодами отслеживаемости. Хромированная сталь.

Смазочное устройство

Прямого типа, из никелированной латуни с газовой резьбой 1/8.

Уплотнительные кольца

Бутадиен-нитрильный каучук NBR

Заглушка

Технополимер на основе полипропилена (PP), армированный стекловолокном, серый цвет RAL 7015, матовая отделка.

Закрытая крышка для кронштейна головки или для сквозных валов.

Стандартное исполнение

UCFL-T: кронштейн головки с закрытой крышкой.
UCFL-P: кронштейн для сквозного вала с крышкой и уплотнительное кольцо из бутадиен-нитрильного каучука NBR для вращающихся валов.

Общая информация

Особенности и области применения

Габаритные размеры соответствуют стандарту ISO 3228.

Система полностью загерметизированных уплотнительных колец обеспечивает защиту подшипника от попадания грязи.

Макс. смещение вала = 2,5°.

Инструкции по использованию

Сборка с валами без конечных упоров. Для оптимального режима работы, мы рекомендуем выполнять периодическую смазку с использованием стандартной смазки, стойкой к высоким температурам и окислению.

Специальные исполнения доступны по запросу

Подшипник из нержавеющей стали AISI 440C.
Подшипник с размерами в дюймах.
Кронштейны для валов с диаметрами в различных размерах.
Кронштейны из технополимера на основе полипропилена (PP), уплотнительные кольца и масляное уплотнение из VITON^®*.

_{* Зарегистрированный товарный знак компании DuPont Dow Elastomers.}
